Définition

Ces commandes permettent de définir les mouvements rapides d'approche et de retour.

Distance d'approche (A)

Elle permet de saisir la distance définissant l'approche par rapport au premier élément d'usinage. Elle est saisie selon l'angle d'engagement. Si la valeur est nulle, le point d'entrée correspond au point de géométrie cliqué avec la fonction d'engagement du panneau SÉLECTION.
Si la valeur n'est pas nulle, le point d'entrée est calculé à partir de :

• L'extrémité du premier élément.

• La surlongueur d'engagement.

• Le rayon d'engagement.

Angle d'approche (B)

Elle permet de saisir l'angle de positionnement automatique d'un point d'approche. Cet angle s'applique soit par rapport à l'extrémité du premier élément usiné, soit par rapport à l'extrémité de la surlongueur, soit par rapport à l'extrémité du rayon d'engagement.

Distance de retour (C)

Elle permet de saisir la distance définissant le retour par rapport au dernier élément d'usinage. Elle est saisie selon l'angle de dégagement. Si la valeur est nulle, le point de dégagement correspond au point de géométrie cliqué avec la fonction de retour du panneau SÉLECTION.
Si la valeur n'est pas nulle, le point de dégagement est calculé à partir de :

• L'extrémité du dernier élément.

• La surlongueur de dégagement.

• Le rayon de dégagement.

Angle de retour (D)

Elle permet de saisir l'angle de positionnement automatique d'un point de retour.
Cet angle s'applique soit par rapport à l'extrémité du dernier élément usiné, soit par rapport à l'extrémité de la surlongueur, soit par rapport à l'extrémité du rayon de dégagement.

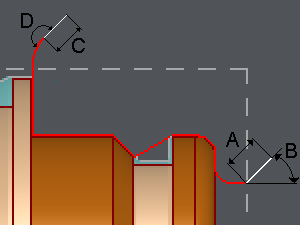

A. Distance d'approche (=10mm)
B. Angle d'approche (=45°)
C. Distance de retour (=10mm)
D. Angle de retour (=180°)
