Cycles : Ebauche synchro, Finition synchro
|
Cet ensemble de paramètres définit le mouvement synchronisé du second outil avec celui du premier outil dans un cycle synchrone. Une visualisation correcte des parcours outils générés est mieux visualisée en MTE. |
|

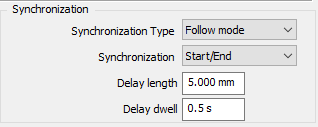

Mode synchronisation
|

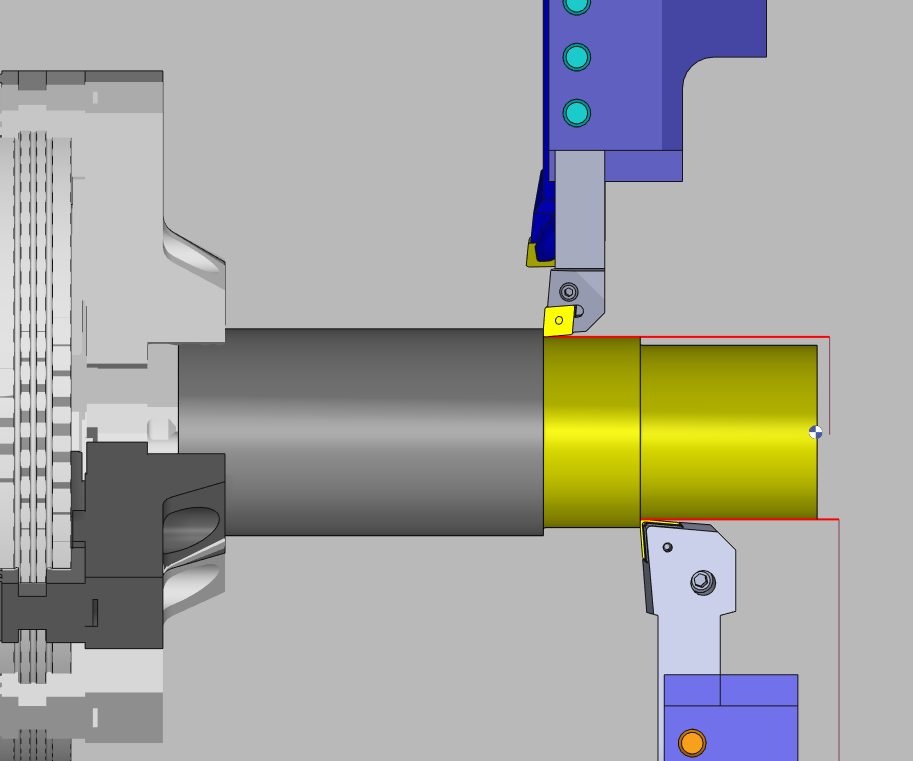

Mode suivi |
Ce mode permet au 2ème outil de suivre son opération juste après le début de l'opération du 1er outil. Une longueur de retard et une temporisation peuvent être définies spécifiquement pour ce mode afin que l'outil suive légèrement derrière le premier pour éviter tout accrochage ou collision. Le retard est calculé au point de départ du parcours outil. |
|
|

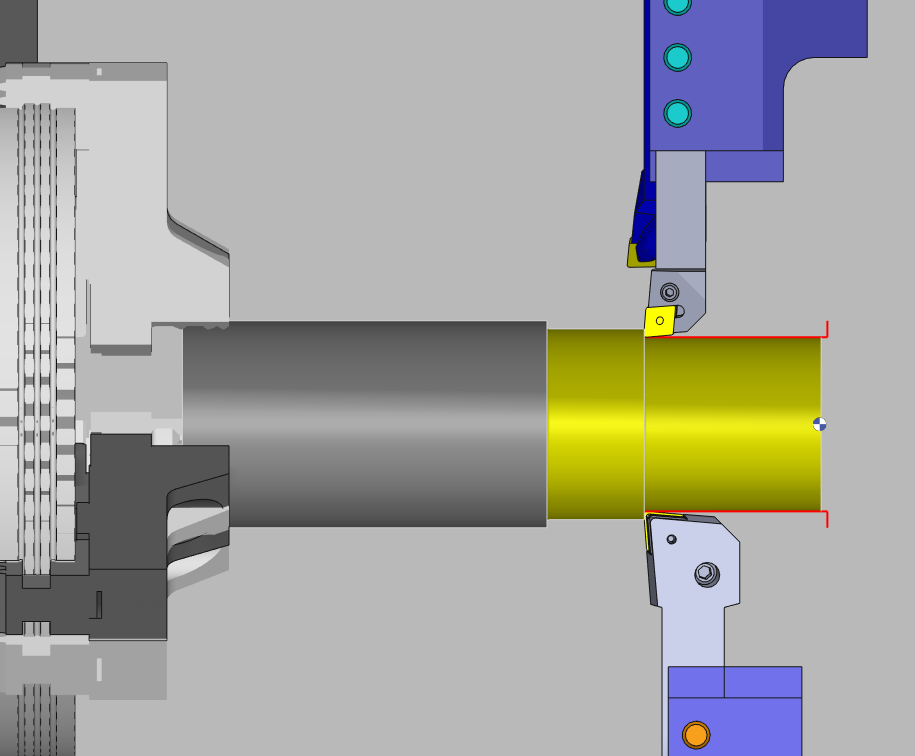

Mode pincé |
Dans ce mode, les deux outils commencent leur opération en même temps. Ainsi, une demi-révolution de la broche et l'opération de coupe simultanée des deux outils permettent une couverture complète de 360 degrés. Aucun paramètre de retard ne peut être défini pour ce mode. |
|
|

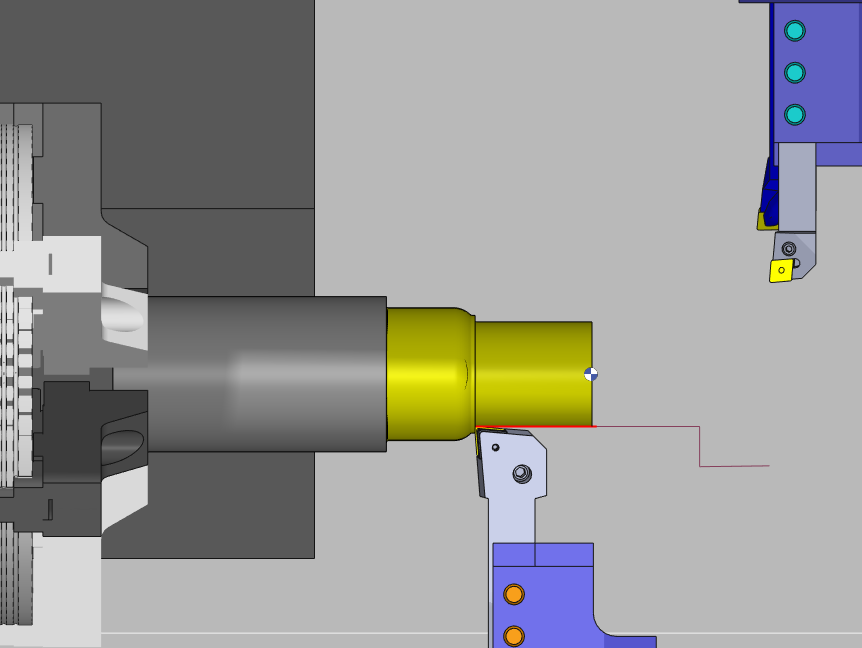

Alterné (Pt approche) |
Pour ce mode, un point d'approche doit être obligatoirement défini à l'étape de sélection de la géométrie. De plus, l'usinage est effectué en alternance entre les 2 outils. Aucun paramètre de retard ne peut être défini pour ce mode. De plus, la synchronisation départ/arrivée n'est pas applicable. |
|
Synchronisation
|

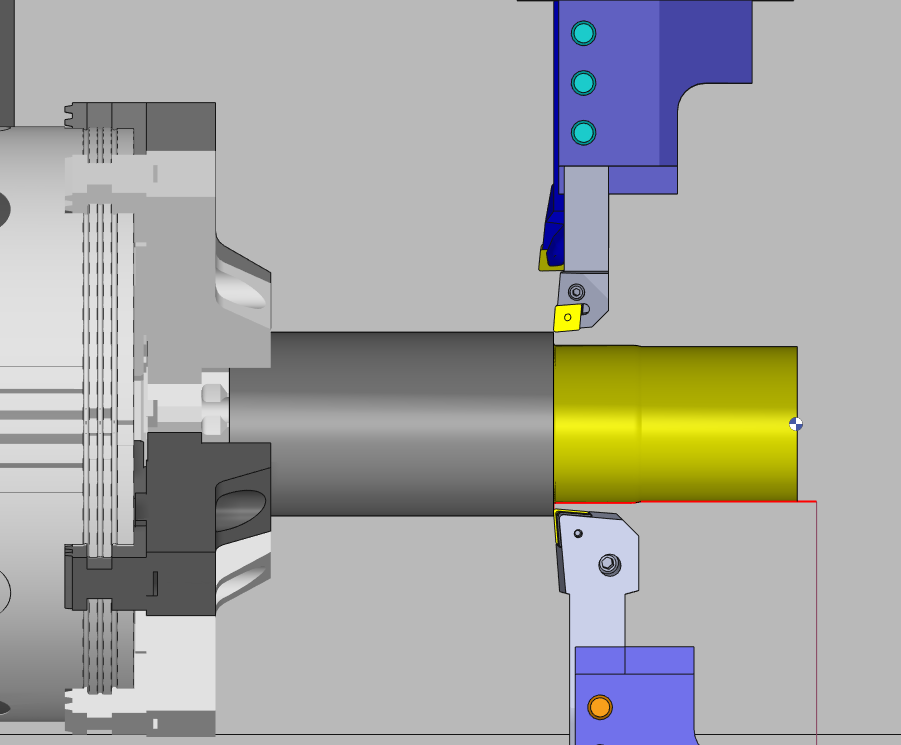

Départ/Arrivée |
La synchronisation est prise en compte au point d'approche et de retour. Tout retard défini est pris en compte au point d'approche. Pour ce réglage, la rétraction du point de retour est effectuée simultanément. Ainsi, si le premier outil atteint le point final en premier, il reste inactif à cette position jusqu'à ce que le 2ème outil atteigne ce point. |
|
|

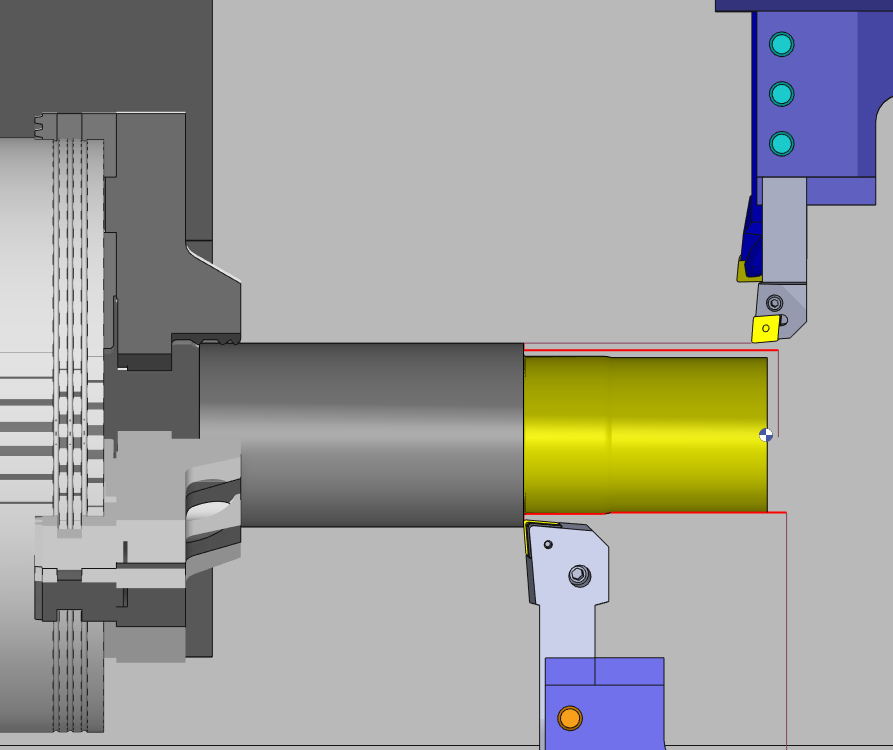

Départ |
La synchronisation est prise en compte au point d'approche et de retour. Tout retard défini est pris en compte au point d'approche. Pour ce réglage, la rétraction du point de retour est effectuée individuellement. Ainsi, si le premier outil atteint le point final en premier, il ne reste pas inactif et continue sa rétraction. |
|
Longueur de retard
Définit un retard pour le 2ème outil par rapport au point de départ de l'usinage en termes de distance/longueur. Par exemple, si une longueur de retard de 5mm est définie, le 2ème outil commencera son usinage juste après que le premier outil ait parcouru 5mm dans la matière.
Temporisation de retard
Définit un retard pour le 2ème outil en termes de temps de coupe. Si 2s est défini pour la temporisation, le 2ème outil commencera l'usinage 2s après que le premier outil ait commencé son cycle d'usinage.
Profondeur de passe
Ce paramètre est spécifique pour Finition synchro . Il permet de définir une profondeur incrémentale correspondant au parcours de coupe.
