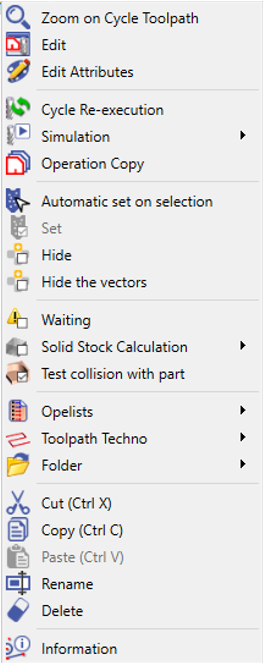

Fräs Dialog

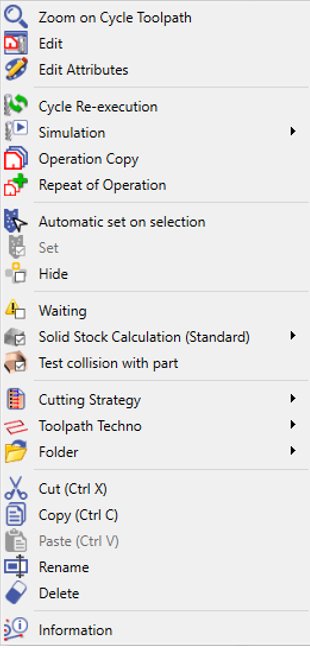

Erodier Dialog

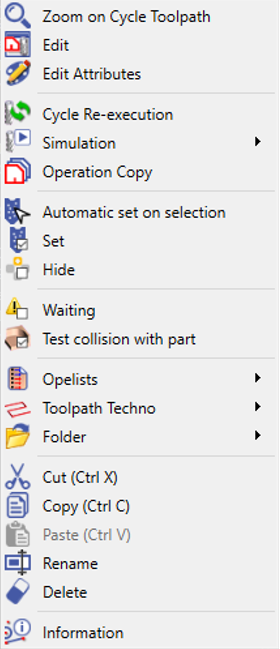

Dreh Dialog

Zoom auf Zyklus Werkzeugweg

Zoom, um einen Zyklus in einem großen Teil leicht zu lokalisieren.

Bearbeiten

(Bearbeitung ändern)

Sie können die Referenz, die Strategiedatei oder das Werkzeug ändern.

Wenn Sie mehrere Zyklen im Baum auswählen, können Sie klicken Bearbeitung ändern und einige gemeinsame Parameter für mehrere Zyklen bearbeiten.

Attribute bearbeiten

Zum Ändern von Farbe, Dicke usw. des Werkzeugwegs.

Zyklus Neuberechnung

Berechnung des Werkzeugwegs des Zyklus nur nach einer Änderung

Simulation

Im Untermenü Simulation haben Sie die Möglichkeit, die Werkzeugwegsimulation von einem bestimmten Zyklus Ihrer Wahl aus zu starten. Diese Funktion ermöglicht größere Flexibilität und Präzision bei der Analyse Ihres Bearbeitungsprozesses. Innerhalb des Untermenüs können Sie auf folgende Optionen zugreifen:

• Zum Zyklus springen : Schnell zu einem ausgewählten Zyklus navigieren und die Simulation von dort starten.

• Zyklus vergleichen : Rohteil verschiedener Zyklen auswerten und vergleichen.

• Simulationsmodi : Wählen Sie aus verschiedenen Simulationsarten, die Ihren Bedürfnissen entsprechen:

  • Dynamische Simulation : Eine detaillierte Echtzeit-Visualisierung des Werkzeugwegs.

  • Werkzeugweg Simulation : Konzentriert sich auf die Anzeige der Werkzeugweg-Trajektorie.

  • Schnellere 3D-Simulation : Eine schnellere, vereinfachte 3D-Darstellung für effiziente Vorschauen für 3-Achsen-Fräszyklen.

Operation kopieren

Ermöglicht das Kopieren der Operation bezüglich einer bestimmten Bewegung: Translation, Rotation, Symmetrie usw.

Operation wiederholen (nur Erodieren)

Wiederholt eine Operation n-mal, wobei Einstellungen, Offset usw. geändert werden.

Automatische Gruppierung bei Auswahl

Diese Option weist den ausgewählten Zyklen automatisch eine Gruppennummer zu.

Gruppe

Die Gruppe ist in der Operationsliste verfügbar (Sie können sie nicht über das Popup ändern). Es ist eine Zuweisungsnummer, die es ermöglicht, Zyklen zu gruppieren. Das angezeigte Symbol bedeutet, dass dem Zyklus eine Gruppe zugewiesen wurde; wenn keine Gruppe vorhanden ist, ist die Zeile ausgegraut.

Ausblenden

Sie können den Werkzeugweg sichtbar oder unsichtbar machen. Sie können auch die dritte Maustaste (Rad) drücken, um einen Zyklus auszublenden.

Vektoren ausblenden

Für simultane 4- und 5-Achsen-Zyklen: Die Vektoren der Werkzeugrichtung können durch Aktivieren dieser Option ausgeblendet werden.

Warten

2 Fälle:

1- Sie können das Kontrollkästchen aktivieren, um den Zyklus in einen Standby-Modus zu versetzen, und es deaktivieren, wenn Sie ihn berechnen möchten (z. B. über Nacht). Sie können auch die Option 'Ausführung verschoben' im Menü Werkzeuge \ Optionen \ Bearbeitung

2- GO2cam konnte den Werkzeugweg nicht korrekt berechnen und hat den Zyklus automatisch auf "Warten" gesetzt. Der Zyklus wird nicht gelöscht, damit Sie das Falsche korrigieren können.

Das Symbol des Zyklus ist mit dem Warnsignal überlagert

Rohteil Volumenberechnung

Deaktivieren Sie es, um Berechnungszeit zu sparen. Nur die aktuelle Operation wird nicht auf dem Rohteil berechnet. Sie können die Funktion auch für alle Zyklen in der Rohteilzeile deaktivieren.

Kollisionsprüfung mit Teil

Für die dynamische Simulation: Durch Deaktivieren des Kontrollkästchens können Sie die Kollisionsprüfung in der Simulation ausschalten.

Werkzeugweg Technologie

Siehe spezifische Tabelle oben

Operationslisten

Erstellung und Änderung der Operationsliste und Schnittstrategie... bitte lesen Sie das entsprechende Kapitel

Ordner

• Ordner erstellen: Möglichkeit, mehrere Zyklen in einem Ordner zu gruppieren. Sie können dem Ordner einen beliebigen Namen geben (Oberseite, 45°-Fläche usw.). Der Zweck ist, die Zyklen zu sortieren und auch die Länge des Bearbeitungsbaums zu verringern, wenn viele Operationen vorhanden sind.

Sie können auch den Inhalt eines Ordners ausblenden, den Status auf "Warten" setzen usw.

• Ordner nach Werkzeug erstellen (Neu in v6) : Die automatisch erstellten Ordner sammeln alle Zyklen, die mit demselben Werkzeug durchgeführt wurden.

Hinweis: Die Ordner können in die NC-Programmdatei und in die Anpassung der Operationsliste ausgegeben werden.

Ausschneiden / Kopieren / Einfügen

Zum Verschieben und Kopieren von Operationen.

Umbenennen

Dem Zyklus einen neuen Namen geben

Löschen

Löschen des Zyklus

Information

Verschiedene Informationen über den Zyklus, einschließlich der Bearbeitungszeit.

Fräsen

Drehen

Erodieren

Erstellung

Ermöglicht das Anwenden einer Techno-Funktion wie Stopp oder Kühlung auf den Zyklus.

Bearbeiten

Zum Überprüfen oder Ändern einer bereits für den Zyklus definierten Techno-Funktion.

Löschen

Löschen einer für den Zyklus definierten Techno-Funktion.

Geometrie

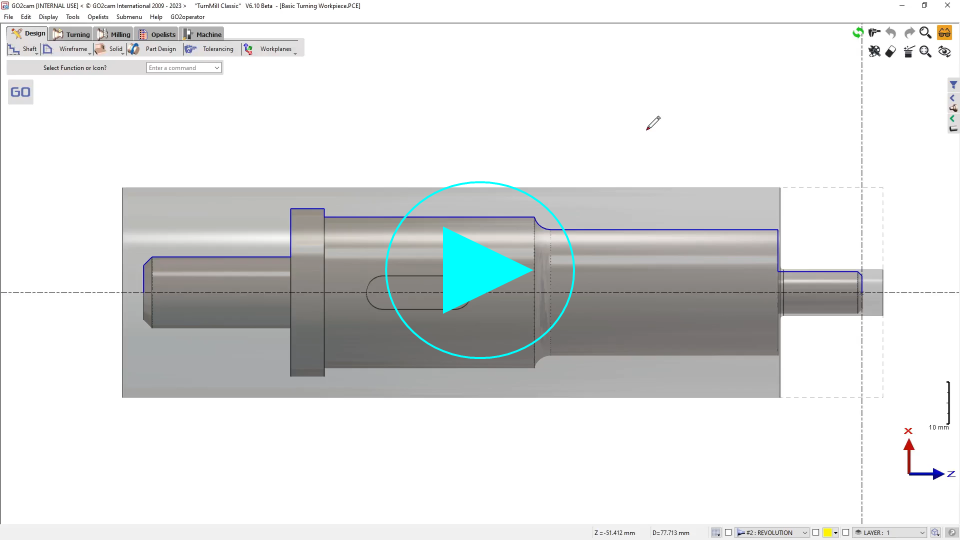

Erstellung von Drahtgittergeometrie basierend auf dem Werkzeugweg des Zyklus. Einfach Klicken Sie auf das Werkzeugwegelement oder machen Sie eine Rechtsklick zum Auswählen aller .

Sie können ein Video ansehen: (Doppelklick im Video zum Vergrößern!)

Optimale Einstellung

Automatische Optimierung der Schnittlänge und der nutzbaren Länge des Werkzeugs entsprechend der Größe des Volumenmodells.

Diese Funktion war bisher nur für Formzyklen verfügbar. Sie funktioniert jetzt für jeden Bearbeitungszyklus.

Werkzeugstandzeit

Auch 'Schwesterwerkzeuge' genannt, Möglichkeit zum Werkzeugwechsel während eines Bearbeitungszyklus !
