Die Funktion " Satz " hilft bei der Annäherung und Verwaltung komplexer NC-Programme. Sie ermöglicht es Ihnen, Operationen nach Benutzerkriterien zu gruppieren, wodurch Ihr Programm organisierter und einfacher zu bearbeiten ist.

Zugriff auf den "Satz":

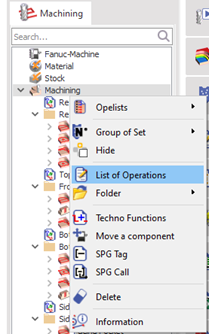

  1. Klicken Sie mit der rechten Maustaste auf "Bearbeitung" und wählen Sie dann „Liste der Operationen“ aus.

  2. Dadurch wird das Menü " Liste der Operationen " geöffnet.

Doppelklicken auf das Bearbeitungssymbol öffnet das Fenster "Liste der Operationen".


Operationen mit "Satz" gruppieren:

In der Liste der Operationen ermöglicht die Spalte "Satz", Nummern zur Gruppierung zusammengehöriger Operationen zuzuweisen.

Sie können beispielsweise Operationen gruppieren nach:

  • Teileeinstellungen: Assign the same number to operations that use the same settings (e.g., top face, bottom face, side face).

  • Werkzeuge : Gruppieren Sie Operationen, die dasselbe Werkzeug verwenden, für eine einfachere Verwaltung der Werkzeugwege.

  • Operationen: Gruppieren Sie ähnliche Operationen (z. B. alle Schruppdurchgänge, alle Schlichtdurchgänge).

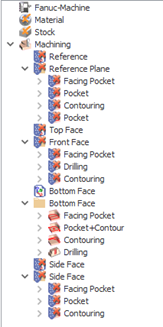

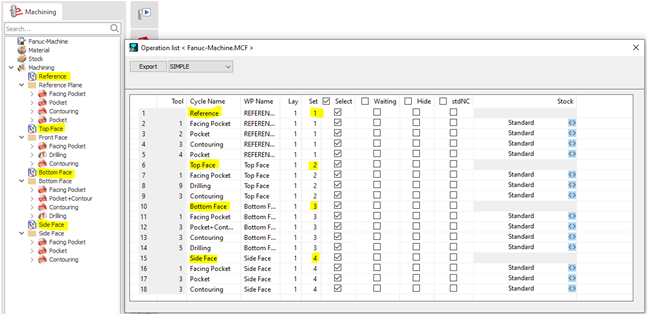

Dieses Beispiel zeigt die Gruppierung von Operationen basierend auf ihren zugehörigen Teileeinstellungen

Ausgabe mit "Satz" steuern:

  • Die einem "Satz" zugewiesene Nummer bestimmt, ob die Operation im endgültigen NC-Programm erscheint: Ausgewählte "Satz"-Nummern: Operationen mit der ausgewählten "Satz"-Nummer werden in das NC-Programm aufgenommen.

  • Nicht ausgewählte "Satz"-Nummern: Operationen mit nicht ausgewählten "Satz"-Nummern werden aus dem NC-Programm ausgeschlossen und mit einem "Satzsymbol mit rotem Kreuz" gekennzeichnet, das ihren Ausschluss anzeigt.

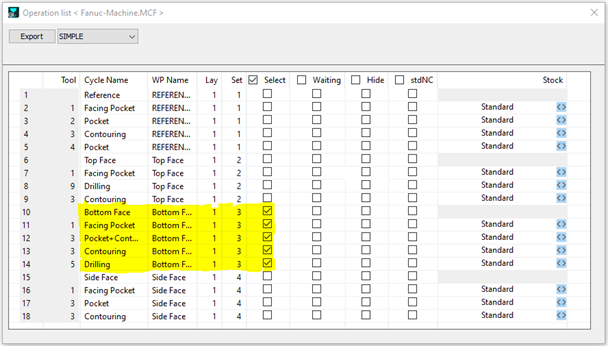

In diesem Beispiel wurde nur die Bodenfläche ausgewählt.

NC-Programm generieren:

  • Sobald Sie "Satz"-Nummern zugewiesen haben, können Sie das NC-Programm generieren.

  • Das Programm enthält nur Operationen mit den ausgewählten "Satz"-Nummern.

In diesem Beispiel kann „ Automatische Satzbildung bei Auswahl “ verwendet werden, um die Operationen für die Bodenfläche auszugeben. Klicken Sie einfach mit der rechten Maustaste auf die gewünschten Operationen und wählen Sie im Menü "Automatische Satzbildung bei Auswahl" aus.

  • Automatische Satzbildung bei Auswahl will automatically assign unique numbers to selected operations, simplifying the process.


Tipps:

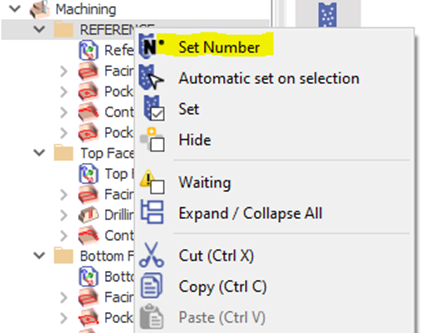

  • Rechtsklick auf Ordner: Weisen Sie " Satznummern " ganzen Ordnern von Operationen zu, um eine schnellere Organisation zu ermöglichen.

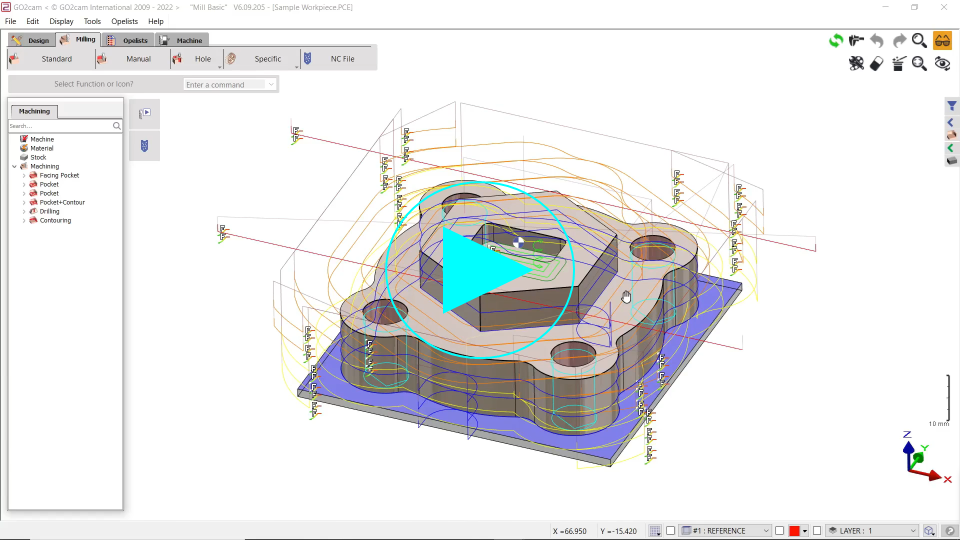

▶️ This video walks you through using the 'Set' function to generate NC programs by tool being used.

▶️ Dieses Video zeigt die Definition von Teileeinstellungen und die Verwendung von "Satz" zur Generierung von NC-Programmen für bestimmte Teileeinstellungen .

NC Output toolwise.png

Part Setting-20240809-113145.png

SATZ-Gruppe

Was sind SATZ-Gruppen?

  • Eine Möglichkeit, Bearbeitungsoperationen für die Simulation und die Generierung von NC-Programmcode (ISO-Blöcke) zu organisieren und schnell auszuwählen.

  • Ziel ist es, die Verwendung des Filters "Bearbeitungssatz" effizienter zu gestalten, verglichen mit dem weniger geeigneten "Stapel"-Zustand.

image-20240703-104522.png image-20240703-104728.png

Verwendung von SATZ-Gruppen:

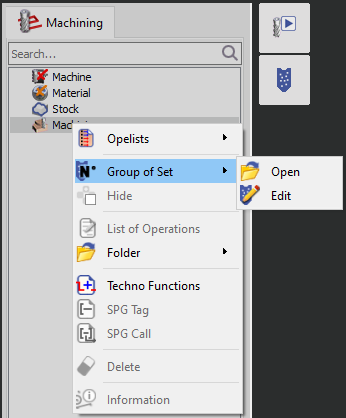

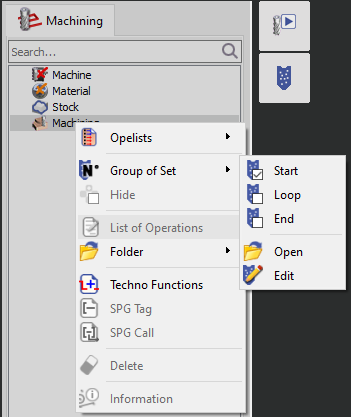

  1. Zugriff: Suchen Sie im Menübaum der Bearbeitung nach der Option "Gruppe von Sätzen".

  2. Gruppen laden:

    • Gruppen werden als ".GSU"-Dateien (Set Machining Group) erstellt und gespeichert.

    • Nach dem Laden erscheint eine Liste der verfügbaren Gruppen.

    • Diese Gruppen werden innerhalb der Software gespeichert und müssen nicht jedes Mal neu geladen werden.

Erstellung von SATZ-Gruppen:

  1. Bearbeitungsmenü: Öffnen Sie das Menü "Bearbeiten" innerhalb der Funktion SATZ-Gruppe.

  2. Gruppendefinition:

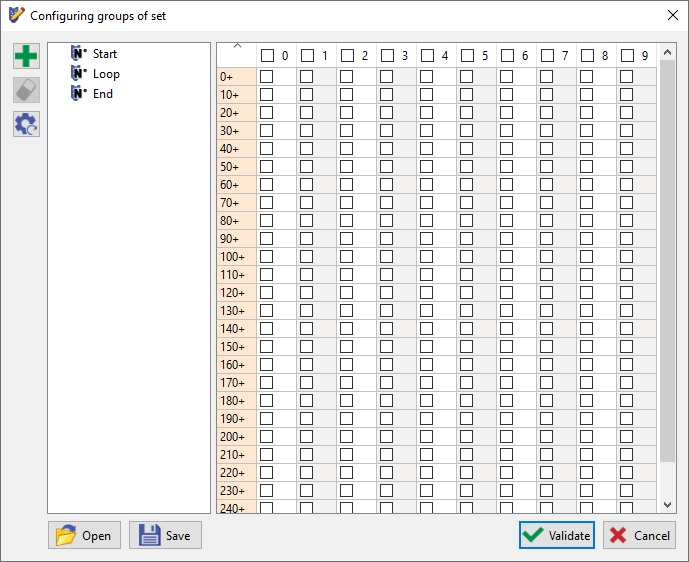

    • Ein Fenster erscheint, in dem Sie Gruppen und ihre zugehörigen aktiven Sätze definieren können.

    • Erstellen Sie verschiedene Gruppen für unterschiedliche Bedürfnisse.

    • Jede Gruppe kann eine Liste aktiver Sätze (Bearbeitungsoperationen) enthalten.

    • Satznummern reichen von 0 bis 255.

    • Dieselbe Satznummer kann in mehreren Gruppen enthalten sein.

  3. Sätze aktivieren/deaktivieren:

    • Verwenden Sie Kontrollkästchen, um einzelne Sätze innerhalb einer Gruppe zu aktivieren/deaktivieren.

    • Klicken Sie auf eine Zeile (0-9), um alle Sätze in diesem Bereich zu aktivieren/deaktivieren.

    • Klicken Sie auf eine Spaltenüberschrift, um alle Sätze in dieser Spalte umzuschalten.

    • Klicken Sie auf das Feld an der Schnittstelle von Zeilen und Spalten, um alle Sätze umzuschalten.

  4. Gruppenverwaltung:

    • Verwenden Sie die Baumfunktionen, um Gruppen hinzuzufügen, umzubenennen, zu löschen, zu kopieren und einzufügen.

    • Drag-and-Drop-Funktionalität ermöglicht eine einfache Gruppierung.

  5. Gruppen speichern:

    • Nach der Definition speichern Sie den Gruppensatz als ".GSU"-Datei im angegebenen Verzeichnis "lay".


Beispiel: Zweispindelmaschine:

Stellen Sie sich eine Maschine mit zwei Spindeln vor. Sie möchten für verschiedene Produktionsstufen unterschiedliche Programme erstellen:

  • Startprogramm (Leere Maschine): Die Maschine ist zunächst leer, mit einem neuen Werkstück auf der Hauptspindel.

  • Schleifenprogramm (Produktionszyklus): Die Maschine produziert aktiv und bearbeitet zwei Teile gleichzeitig.

  • Endprogramm (Produktion abgeschlossen): Nur das fertige Teil verbleibt auf der Gegenspindel.

SATZ-Gruppen ermöglichen es Ihnen, Sätze für jedes Programm (Start-, Schleifen-, Endzyklen) zu definieren. Durch Aktivieren oder Deaktivieren bestimmter Sätze können Sie die drei separaten Programme generieren und simulieren, die für dieses Szenario erforderlich sind.
