Definition

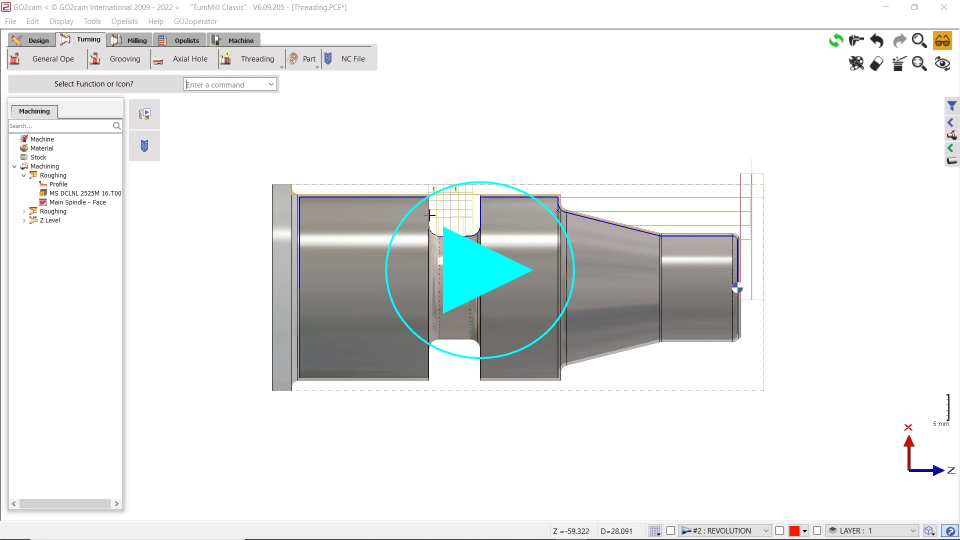

Dieser Befehl ermöglicht die Kollisionsprüfung zwischen dem Werkzeug und dem Teil-Design.

Verhalten

• Wenn diese Option auf EIN gesetzt ist, wird der Werkzeugweg nicht berechnet, wenn er das Teil vollständig beschädigt, und der Zyklus hat einen Warnstatus im Baum. Dort können Sie den Zyklus bearbeiten und modifizieren.

• Aber hauptsächlich ist die Option für die dynamische Simulation gedacht; Sie können die Kollisionsprüfung für die ausgewählte Operation ausschalten.

Dies kann in einigen Fällen nützlich sein, darunter:

• eine Gewindeoperation, die auf einem Zylinder entworfen wurde: Es gäbe zu viele Kollisionen während der Simulation!

• Bearbeitung einer Bohrung mit einem größeren Bohrer; entweder um einen Konstruktionsfehler zu beheben oder weil der Bohrungsdurchmesser funktional nicht kritisch ist. Sie können unnötige Warnungen vermeiden, indem Sie diese Option ausschalten.
