Präsentation

Automatische Optimierung der Schneidenlänge und der Nutzbare Länge des Werkzeugs entsprechend der Solid-Teilgröße.

Diese Funktion läuft nur, wenn ein Solid-Teil vorhanden ist.

▶️ Sie können ein Video am Ende der Seite ansehen: Klicken Sie hier

Hinweise und Nutzungsbeschränkungen

Hinweise:

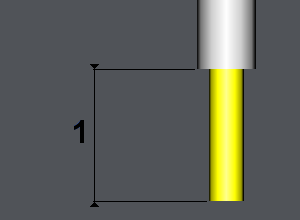

  • die Schneidenlänge [ 1 ] ist ein Wert, der auf der Werkzeugseite definiert ist. GO2cam verwaltet Kollisionen zwischen dem Werkzeug und dem zu bearbeitenden Teil entsprechend dem Wert der Schneidenlänge.

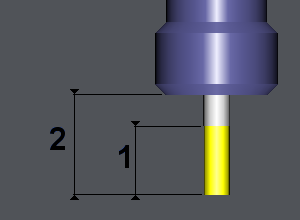

  • die nutzbare Länge [ 2 ] ist ebenfalls auf der Werkzeugseite definiert. Es ist die Position des Werkzeugs, das in einem Werkzeughalter montiert ist.

Beschränkungen: die Funktion läuft, wenn:

  • Es gibt eine Werkzeugaufnahme, die definiert ist,

  • Der Werkzeugschaftdurchmesser ist größer als der Werkzeugdurchmesser (der Schaft ersetzt in diesem Fall die Aufnahme)

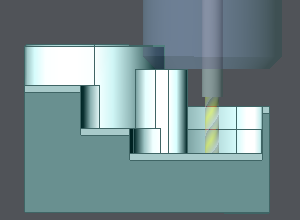

Dieses Beispiel rechts zeigt die Bearbeitung der Tasche.

Die Schneidenlänge des Werkzeugs ist nicht ausreichend, um die gesamte Tasche zu bearbeiten.

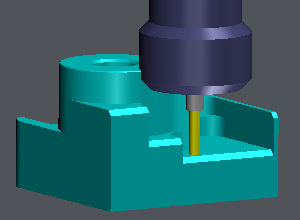

Die nutzbare Länge ist ebenfalls nicht ausreichend, es kommt zu Kollisionen zwischen der Aufnahme und dem Teil.

Um die Funktion Optimale Ausspannung des Komplettwerkzeugs zu aktivieren

Im Bearbeitungsbaum, Rechtsklick auf den gewählten Zyklus. Wählen Sie Werkzeugweg und Technologieparameter , dann Optimale Ausspannung des Komplettwerkzeugs .

Die folgende Dialogzone erscheint:

  • Links ist der Name des im Zyklus verwendeten Werkzeugs, als Information angegeben

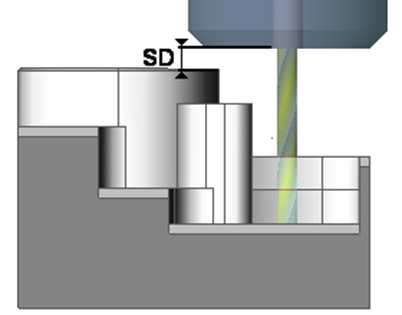

  • Sicherheitsabstand: Wert, der zur Teilgröße hinzugefügt wird. Sie können jeden Wert eingeben.

  • Nutzbare Länge:

    • Das erste Feld ist der aktuelle Wert von der Werkzeugseite. Er dient zur Information.

    • Der zweite Wert wird von GO2cam berechnet: Teilgröße + Sicherheitsabstand .

  • ROTES KREUZ : to cancel the function

  • GRÜNER HAKEN : to validate and apply the value calculated by GO2cam.

Wenn Sie die Funktion Optimales Werkzeug validieren, wird der berechnete Wert automatisch angewendet auf der Werkzeugseite.

Mehrere Zyklen mit denselben Werkzeugen werden ebenfalls verwaltet. Alle optimalen Werte werden berechnet, und der höchste gilt.

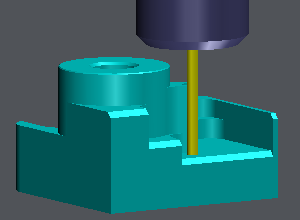

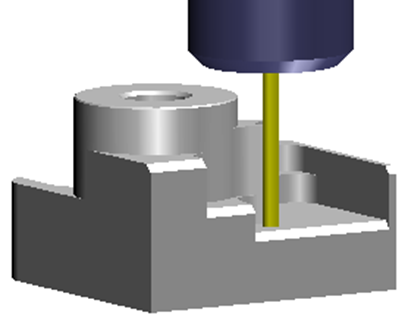

Sie können simulieren und die Änderungen sofort sehen.

image-20260520-055623.png image-20260520-055636.png

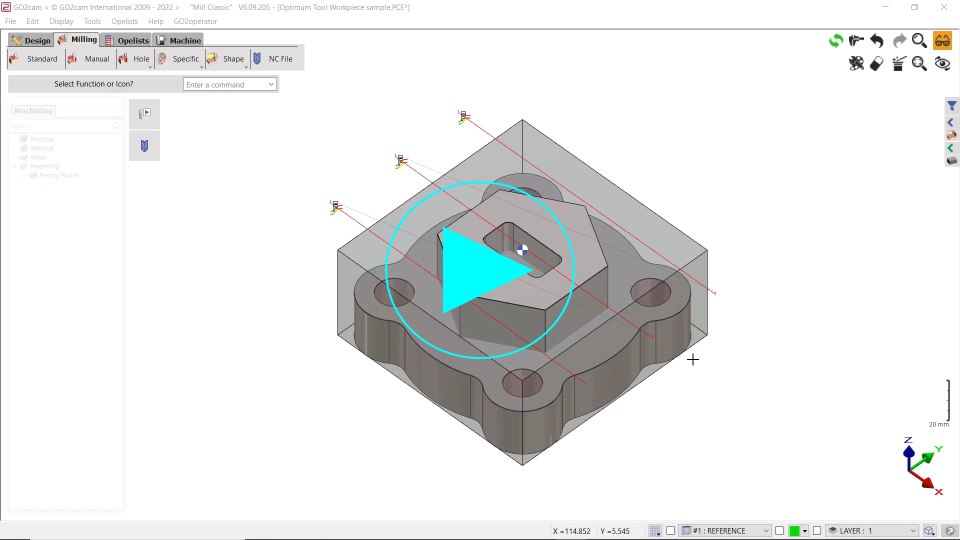

▶️ Sie können ein Video über zwei Möglichkeiten der Nutzung der Funktion Optimales Werkzeug ansehen, unter Berücksichtigung des Sicherheitsabstands des Werkzeugs.

Optimum Tool.png
