Definition

Möglichkeit zum Werkzeugwechsel während eines Bearbeitungszyklus ! Der Wechsel kann manuell oder automatisch (Werkzeugwechsler) erfolgen. Dieser Befehl ist sehr nützlich, wenn Bearbeitungsoperationen sehr lang sind: Bearbeitung von harten Materialien, vertikales Drehen...

▶️ Sie können ein Video am Ende der Seite ansehen: klicken Sie hier

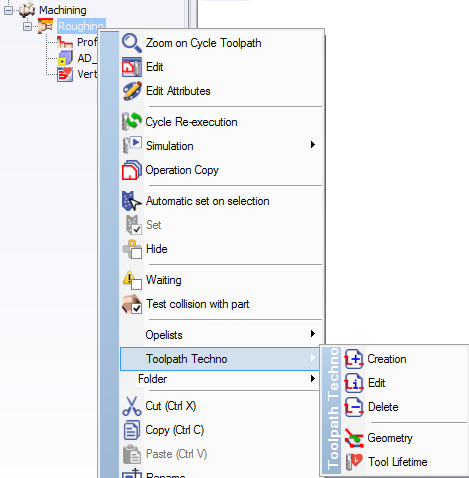

Zugriff auf den Befehl

Der Zugriff erfolgt nur im Bearbeitungsbaum.

Es gibt 2 Möglichkeiten.

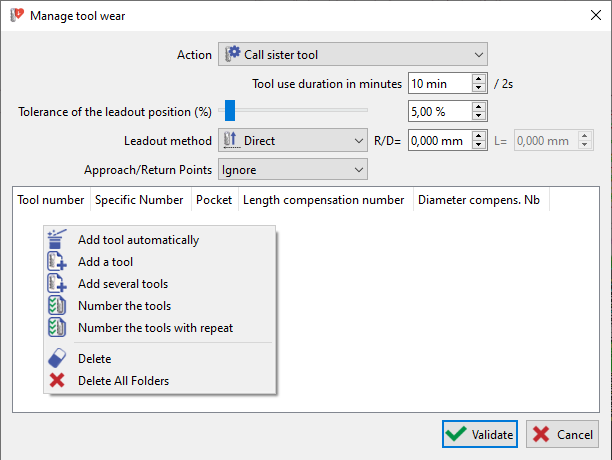

Einstellungen

  • Aktion:

    • Manuell : Rückzug des Werkzeugs, Stopp der Maschine, dann manueller Wechsel des Werkzeugs oder der Wendeplatte, Neustart der Bearbeitung

    • Schwesterwerkzeug : Rückzug des Werkzeugs, automatischer Werkzeugwechsel, Neustart der Bearbeitung

  • Definieren Sie die Werkzeugstandzeit, die für die Berechnung verwendet wird

  • Die Toleranz ermöglicht die Bevorzugung der Ausfahrposition gemäß vorhandener Anfahr-/Rückfahrpunkte

  • Ausfahren kann direkt, mit Bogen, mit Bogen+Länge erfolgen

  • Einstellungen für Anfahr- und Rückfahrpunkte

Werkzeugtabelle: Rechtsklick im Hintergrund um auf die Optionen zuzugreifen

  • Werkzeuge hinzufügen automatisch oder manuell

  • Werkzeuge nummerieren

Anzeige

Nach der Validierung werden einige Symbole angezeigt, die über den Werkzeugwechsel informieren:

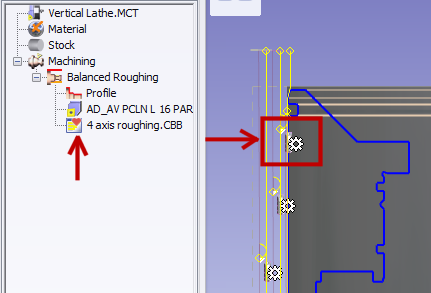

  • im Bearbeitungsbaum, im Strategie-Symbol

  • im Werkzeugweg

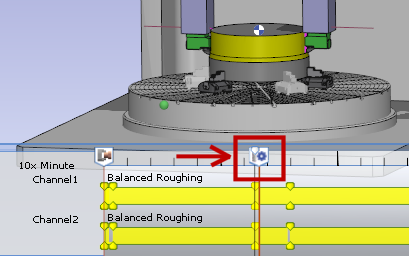

  • für MTE-Benutzer, im Gantt-Diagramm

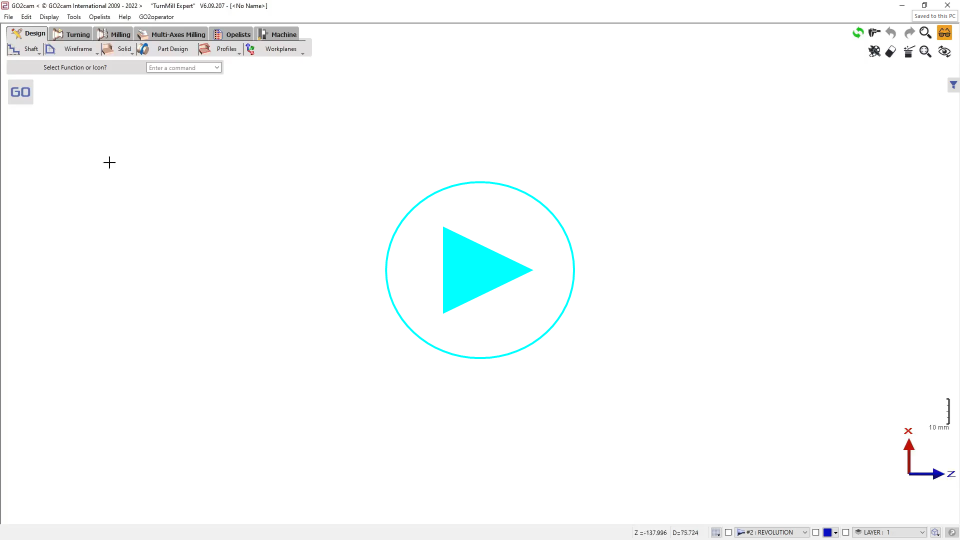

▶️ Sie können ein Video zur Werkzeugstandzeitverwaltung ansehen:

Tool Life Management (Sister Tools).png

Andere Regeln, die in MTE angewendet werden

  • Automatisches Montieren erfolgt gemäß der Erstellung von Schwesterwerkzeugen

  • Jedes duplizierte Werkzeug ist unabhängig und kann einen anderen Halter, eigene Einstellungen usw. haben.

  • Beim Drehen werden Werkzeuge auf demselben Revolver dupliziert

  • Flash-Werkzeuge werden verwaltet!

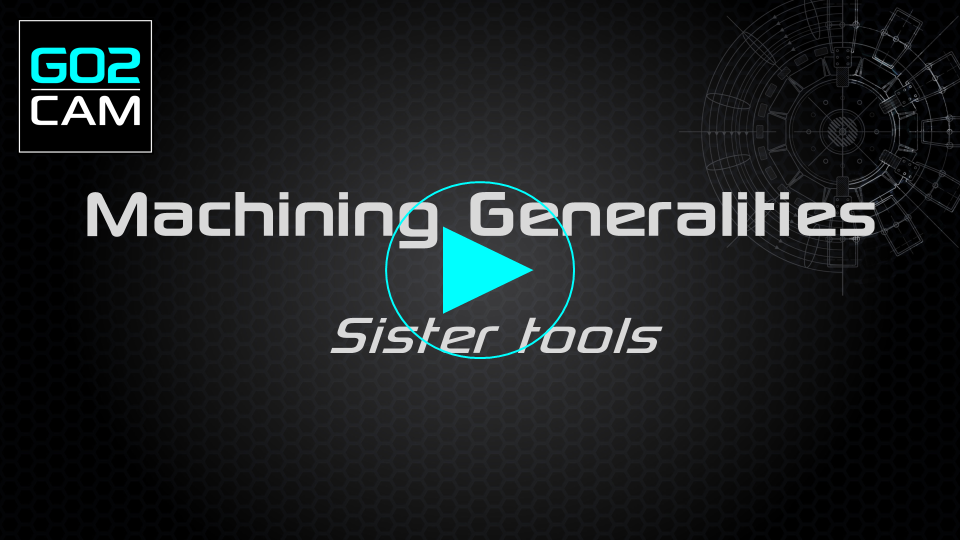

Hier ist ein weiteres Video, das die Schwesterwerkzeuge Funktion in einer Fräsmaschine zeigt, die das automatische Montieren von Werkzeugen innerhalb einer Werkzeugmaschine ( MTE ).

Sisters Tools automounting.png
