車削/走心式/立式車床工作流程始於導入檔案。某些功能表圖示和操作順序是此模組專有的。目前的步驟會以藍綠色醒目標示。

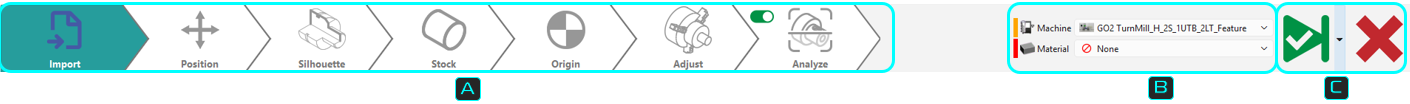

功能表分為三個區域，如下所示。

動態功能表: 提供導入零件後進行加工循環應用所需的所有步驟。某些步驟可能會出現或不出現，例如，如果導入的檔案包含多個零件，則只會出現識別步驟。

環境: 用於定義機台和材料的區域。在工作流程的任何步驟中都可以存取和修改。

驗證控制:

驗證目前的步驟並進入下一個步驟。驗證最後一個步驟將完成工作流程精靈並最終確定刀具路徑的計算。

透過每個步驟的對話方塊進行驗證（綠色勾號）即可達成相同目的。

可透過主驗證按鈕的下拉選單取得。它允許自動驗證預設值（從先前工作流程操作儲存的預設設定），快速完成步驟並計算加工刀具路徑。

此按鈕可在工作流程步驟中的任何位置停止並退出工作流程精靈。精靈中先前所做的所有設定都會被儲存。

觀看這些影片以了解實際工作流程。

這通常是第一個執行的設定，儘管它可以在工作流程中的任何時間進行修改/更新。

此區塊可讓您在任何工作流程階段設定機台並定義材料。它透過此功能表提供完整的程式設計流程，包含零件和機台設定。

機台和材料的下拉式清單依賴使用者資料庫和相容性。

每個類別的左側都會出現顏色代碼，如下所示：

紅色: Nothing is set or defined for the category

黃色: Automatic preset based on previous settings. Data from the prior operation is saved

綠色: Manual selection completed.

The first step in the ribbon, launching the workflow on loading a part either through the GO button 或拖放。這將開啟實體導入對話方塊；有關詳細資訊，請參閱 點擊此處的連結 .

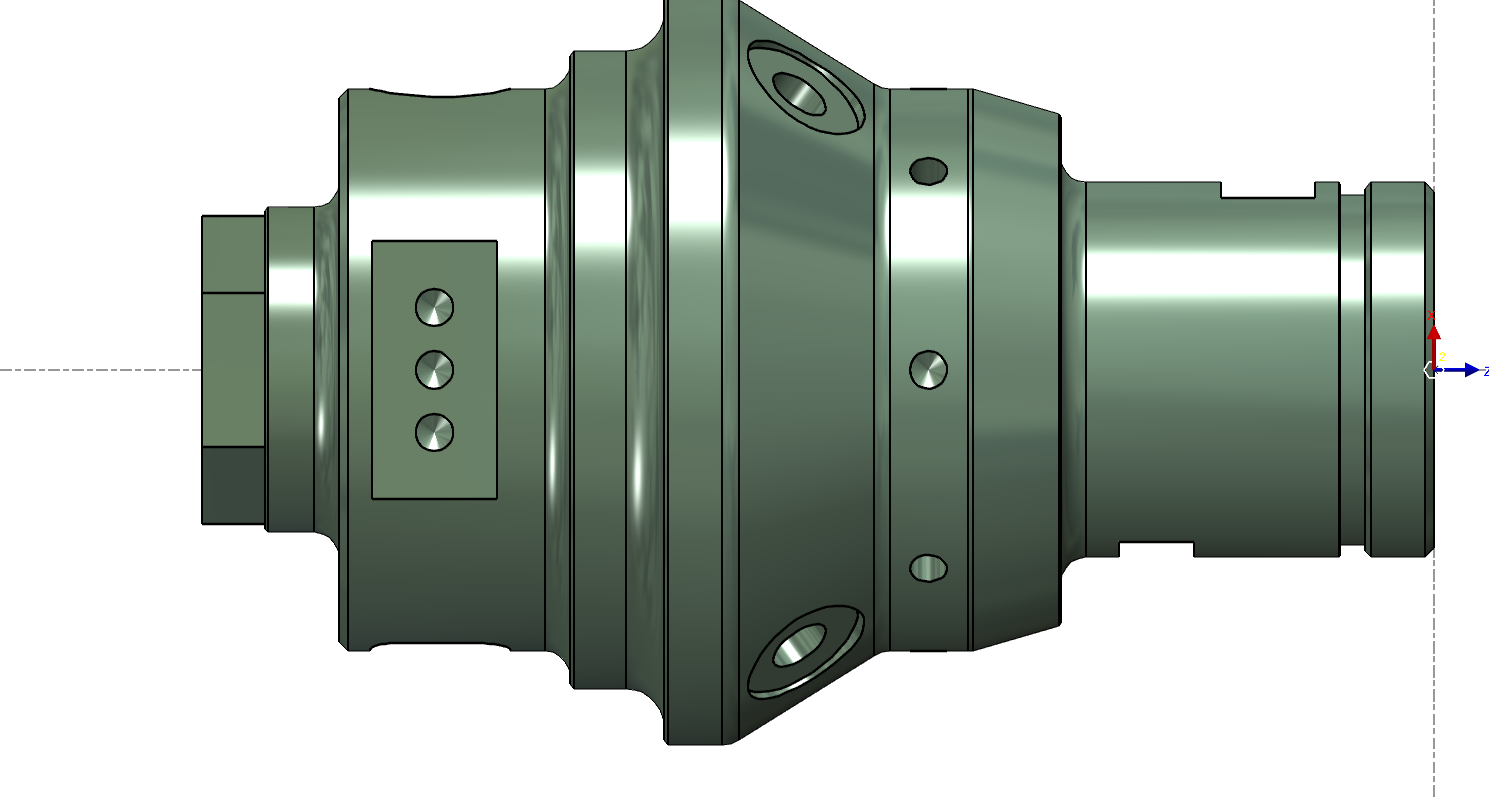

如果導入的檔案中只有一個零件，則會產生一個邊界盒來包圍實體。

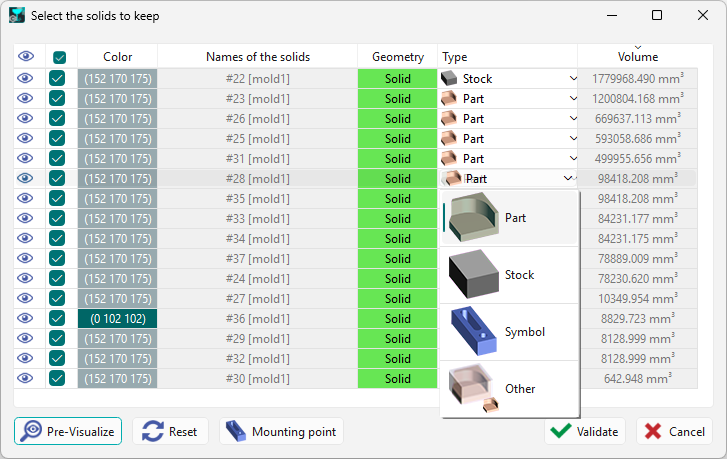

如果同時導入多個 CAD 檔案或導入的檔案包含多個實體零件，則此步驟才可用。它會啟動用於處理實體清單的對話方塊。有關多個實體導入和對話方塊的詳細資訊，請參閱 點擊此處的連結 .

可以區分零件、素材、符號和工件夾持裝置。

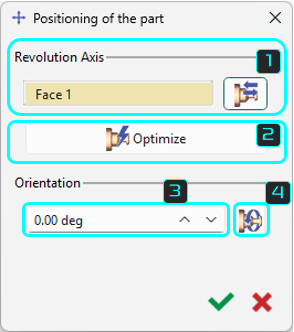

此步驟是沿著旋轉平面的 Z 軸定位實體和素材。

Click the face where the revolution axis is to be defined, then click the return the part button allows to quickly invert the position of the part based on its initial vector directions.

根據軸優化零件定位，它會移動原點以盡可能地將零件置於中心。

您也可以透過插入方向角度來定向工件。這將沿 Z 軸旋轉零件。

選擇一個面來定向 X 軸

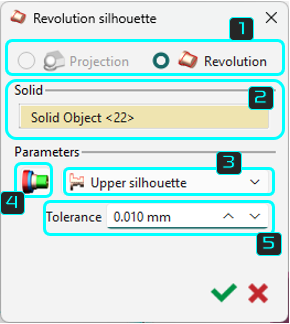

在投影和輪廓之間選擇

選擇您要建立輪廓的實體物件

有三種類型的輪廓可供選擇：上輪廓、下輪廓和對稱輪廓。

為輪廓元素指定顏色

如果實體檔案的各個面具有不同的顏色，使用者可以在導入期間透過選擇下方的圖示（預設為灰色，選擇後變為彩色）並確認來套用這些顏色到輪廓。

選擇欄位 公差 可修改 2D 輪廓的自動計算，預設為 0.001 公釐。

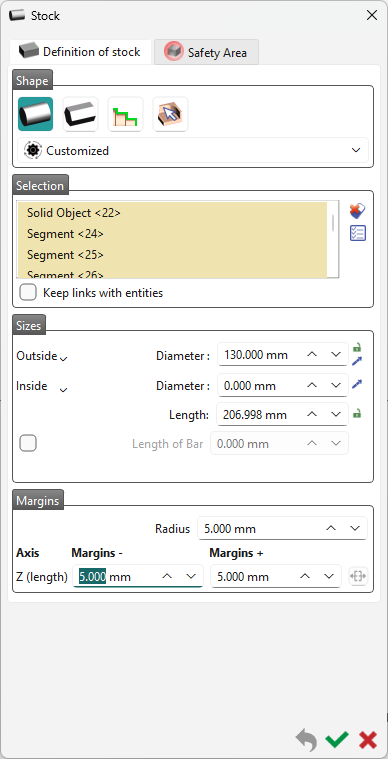

下一步可建立/修改素材的形狀、尺寸和位置。

預設的素材為圓柱形，但您可以選擇 N 邊圓柱體或特定實體。

預設情況下，素材是半徑為 5 公釐的圓柱體，環繞零件。

您可以修改此 5 公釐的值，在 邊距 .

對於工作流程，預設值是先前工作流程操作中預設的值。

有關素材建立的詳細資訊，請參閱 點擊此處的連結 .

輸入值或點擊任何邊緣點來設定 Z 偏移。

有關程式原點建立的額外資訊，請參閱 點擊此處的連結。

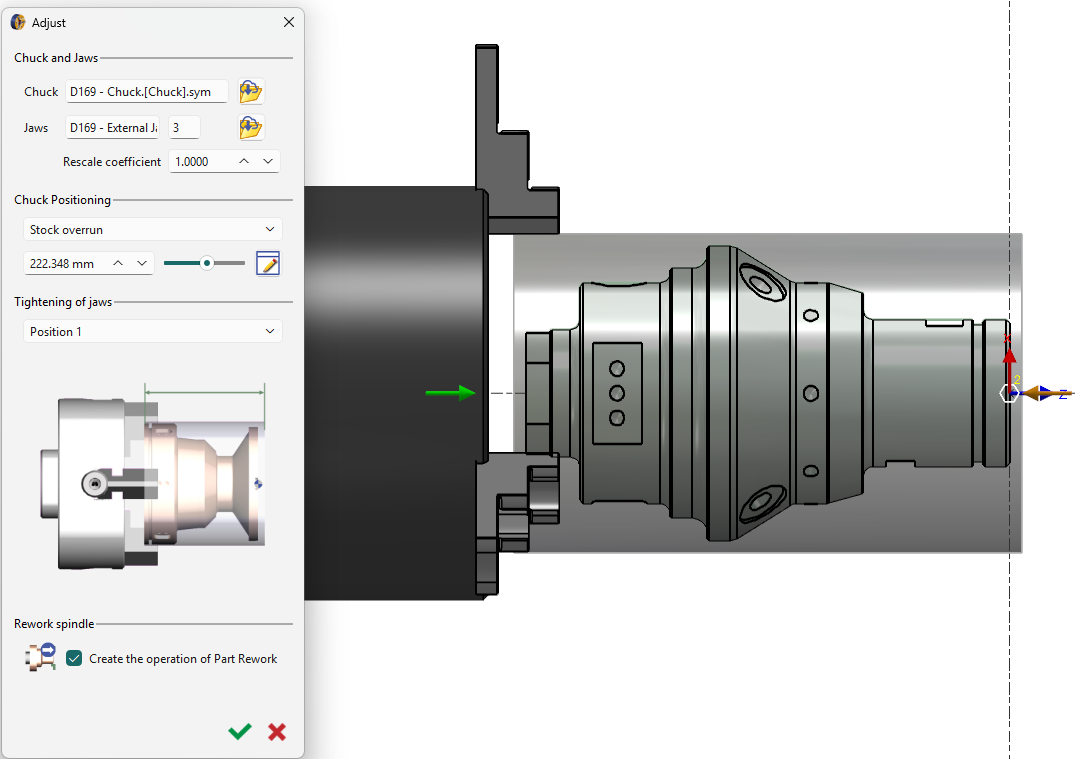

如果在機台檔案中定義了夾頭，此步驟會自動最佳化調整素材。使用者仍然可以切換夾頭和夾爪並調整比例。

這減少了重新調整的需求，但對話方塊仍然可用於手動設定。

有關調整設定的詳細資訊，請參閱 點擊此處的連結 .

Toggle the Analyze step off ( 紅色 ) or on ( 綠色 ) to avoid or allow application of cycles computation.

主要適用於工作流程的自動驗證。

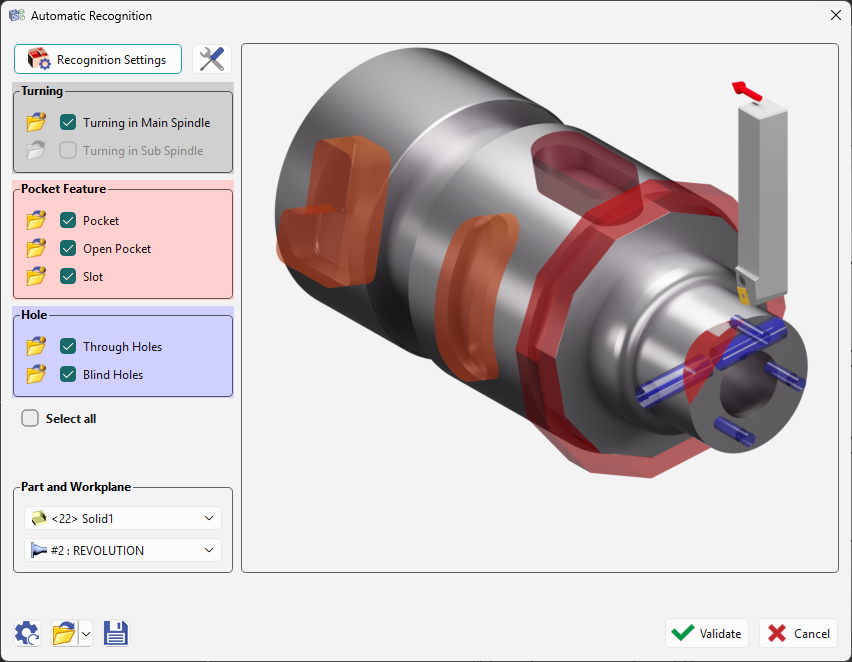

此步驟啟動實體特徵的自動識別，以便根據特徵樣板應用加工循環。

這是最後一個步驟，驗證後，將自動計算加工循環並顯示加工後的零件。

有關一般加工特徵的詳細資訊，請參閱 點擊此處的連結 .
