線切割加工的工作流程在導入檔案後啟動。功能區的某些圖示和操作順序僅適用於此模組。目前步驟以藍綠色標示。

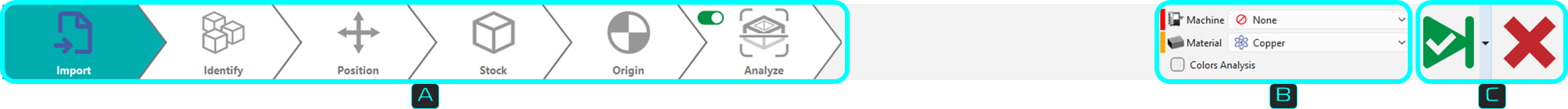

功能區本身可分為 3 個區域，如下所示。

動態功能區: 提供導入零件後進行加工循環應用所需的所有步驟。某些步驟可能會出現或不出現，例如，如果導入的檔案包含多個零件，則只會出現識別步驟。

環境: 用於設定機台和定義材料，以及啟用或停用顏色分析。此設定可在工作流程步驟中的任何時間進行存取和修改。

驗證控制:

驗證目前步驟並進入下一步。驗證最後一個步驟將完成工作流程精靈，並最終計算刀具路徑。

透過每個步驟的對話框進行驗證（綠色勾號）即可達成相同目的。

可從主要驗證按鈕的下拉選單中取得。它允許自動驗證預設值（從先前工作流程操作儲存的預設設定），快速完成步驟並計算加工刀具路徑。

此按鈕可在工作流程步驟中的任何時間停止並退出工作流程精靈。精靈中先前完成的所有設定都會被儲存。

觀看影片，了解線切割加工工作流程的實際操作。

這通常是第一個設定步驟，儘管它可以在工作流程中的任何時間進行修改/更新。

此區塊可設定機台並在工作流程中的任何時間定義材料。它透過此功能區提供完整的程式設計流程體驗，包含零件和機台設定。

機台和材料的下拉清單基於使用者資料庫和相容性。

顏色分析核取方塊 啟用對實體上顏色曲面的識別，以及基於顏色的策略應用。

觀看右側關於顏色分析應用的影片。

每個類別的左側都關聯了一個顏色代碼。顏色代碼的表示如下：

紅色: Nothing is set or defined for the category

黃色: Automatic preset based on previous settings. Data from the previous operation is saved

綠色: Manual selection has been done.

這是功能區的第一個步驟，透過 GO 按鈕或拖放載入零件來啟動工作流程。這會開啟實體導入對話框；有關詳細資訊，請參閱 點擊此處連結 .

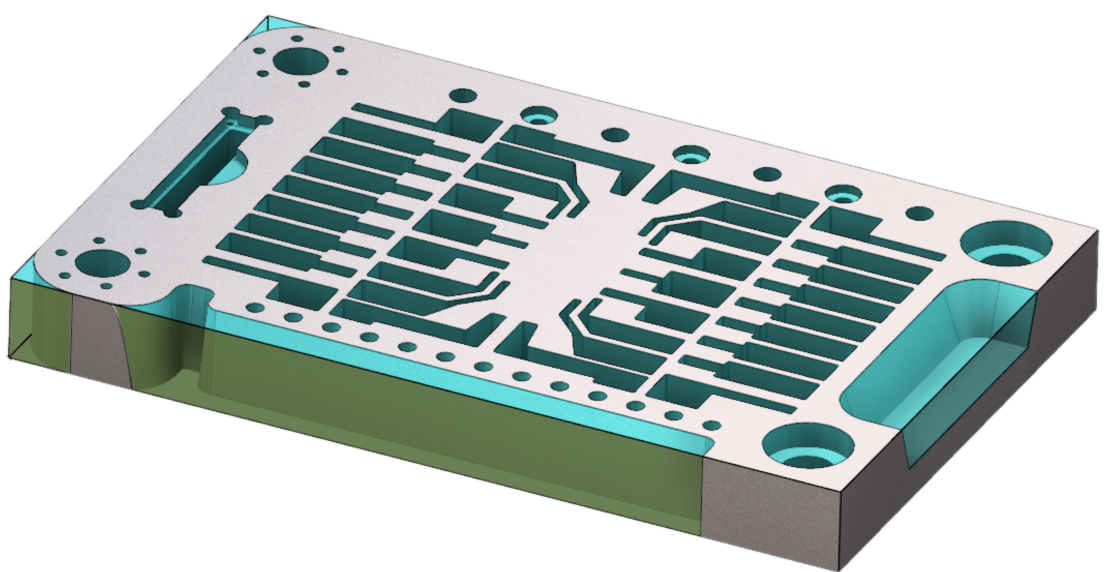

如果導入的檔案中只有一個零件，則會產生一個邊界盒來包圍該實體。

如果同時導入多個 CAD 檔案或導入的檔案包含多個實體零件，則此步驟才可用。它會啟動用於處理實體清單的對話框。

可以區分零件、素材、符號和螺紋點。

此模組特有的功能是軟體能夠自動偵測小型實體圓柱形組件，並將其轉換為 螺紋點 並將其轉換為此類。

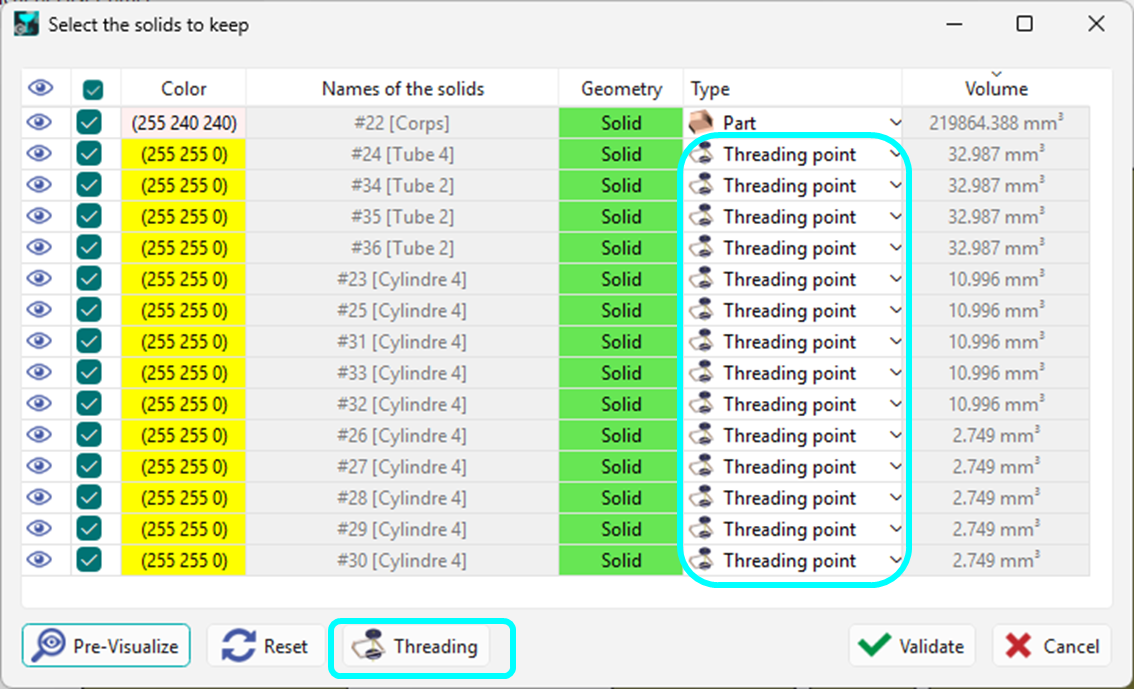

可透過方塊底部的螺紋按鈕存取對話框。

必須啟用「啟用螺紋點偵測」核取方塊才能實施偵測演算法。

還可以定義直徑範圍來限制偵測範圍。

觀看下方影片，了解導入過程中偵測演算法的展示。

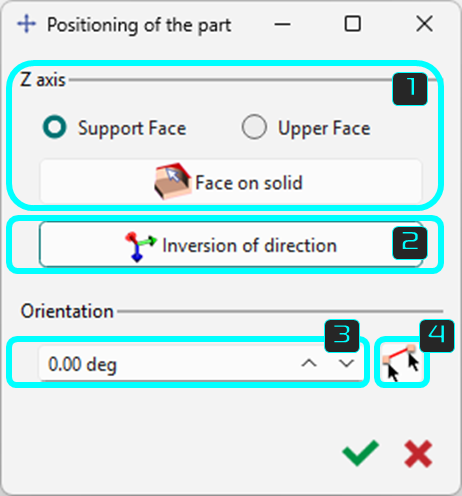

此步驟是在參考平面上對實體和素材進行 XY 定位。

「實體上的曲面」按鈕可讓您輕鬆地 點擊曲面 實體，該實體將與機台或平板接觸（如果設定為支撐曲面）。「頂部曲面」選項將選取的曲面定位在最上方，並將相對曲面朝向與平板接觸。

「方向反轉」按鈕可根據零件的初始向量方向快速反轉零件位置。

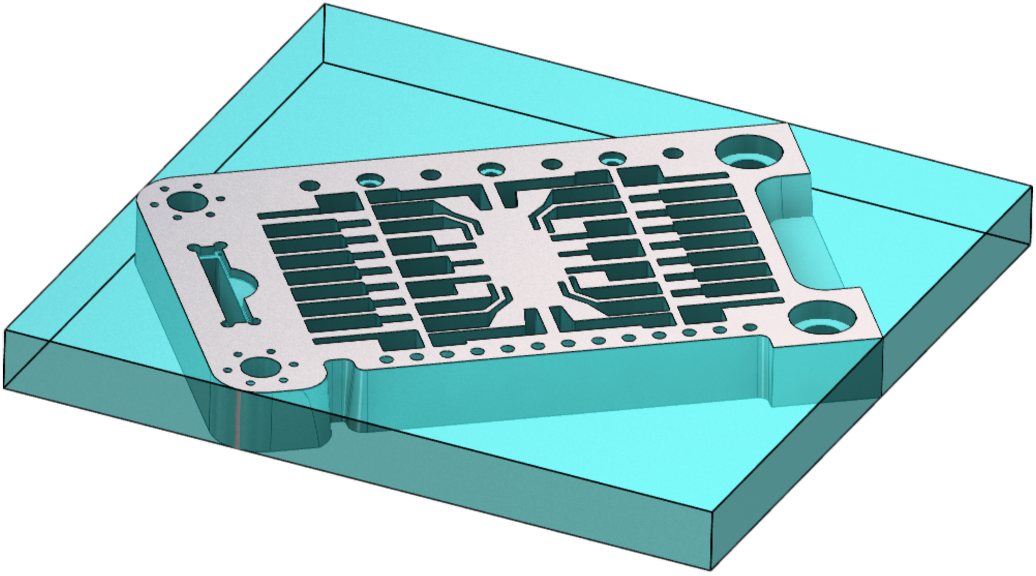

您也可以透過插入方向角度來定向工件。這將在 XY 平面上旋轉零件。

您也可以根據實體邊緣來定位實體，方法是透過選取實體上的 2 個點來定義 X 軸。

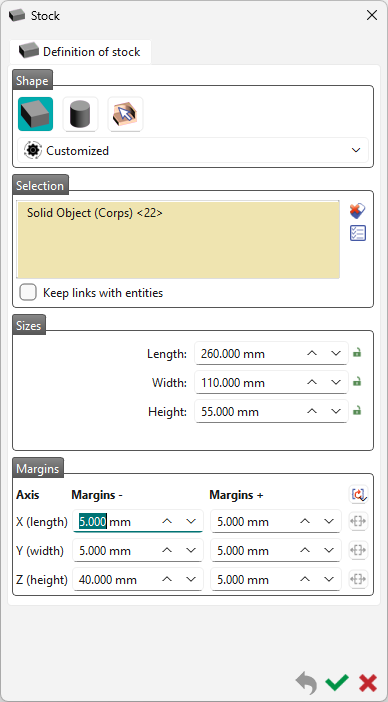

下一步可建立/修改素材的形狀、尺寸和位置。

預設建立的素材為立方體，但您可以選擇圓柱形狀或特定實體。

預設情況下，素材是實體的邊界盒，在 6 個方向 X+、X-、Y+、Y-、Z+、Z- 上額外增加 5 公釐。

您可以修改此 5 公釐的值，在 邊界 .

對於工作流程，預設值是先前工作流程操作中預設的值。

如需素材建立的詳細資訊，請參閱 點擊此處連結。 .

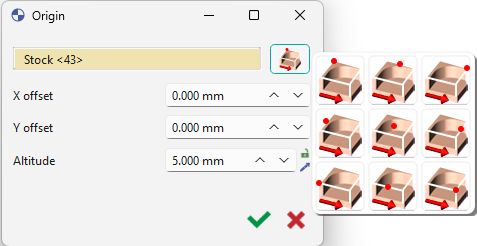

有 2 種設定原點位置的可能性：

1. 您可以透過點擊按鈕，根據零件上的 9 個預定義位置設定原點。

2. 點擊任何 邊緣端點 實體上的點或點擊一個 曲面 以取得其質心。這將在此點手動設定原點。您也可以點擊素材。

選取點後，您可以透過定義高度來在 Z 軸上移動它。預設情況下，原點設定在零件的最大 Z 值。

根據參考點，還可以設定 X 軸 (DX) 或 Y 軸 (DY) 的偏移。

如需程式原點建立的額外資訊，請參閱 點擊此處連結。

Toggle the Analyze step off ( 紅色 ) or on ( 綠色 ) to avoid or allow application of cycles computation.

主要適用於工作流程的自動驗證。

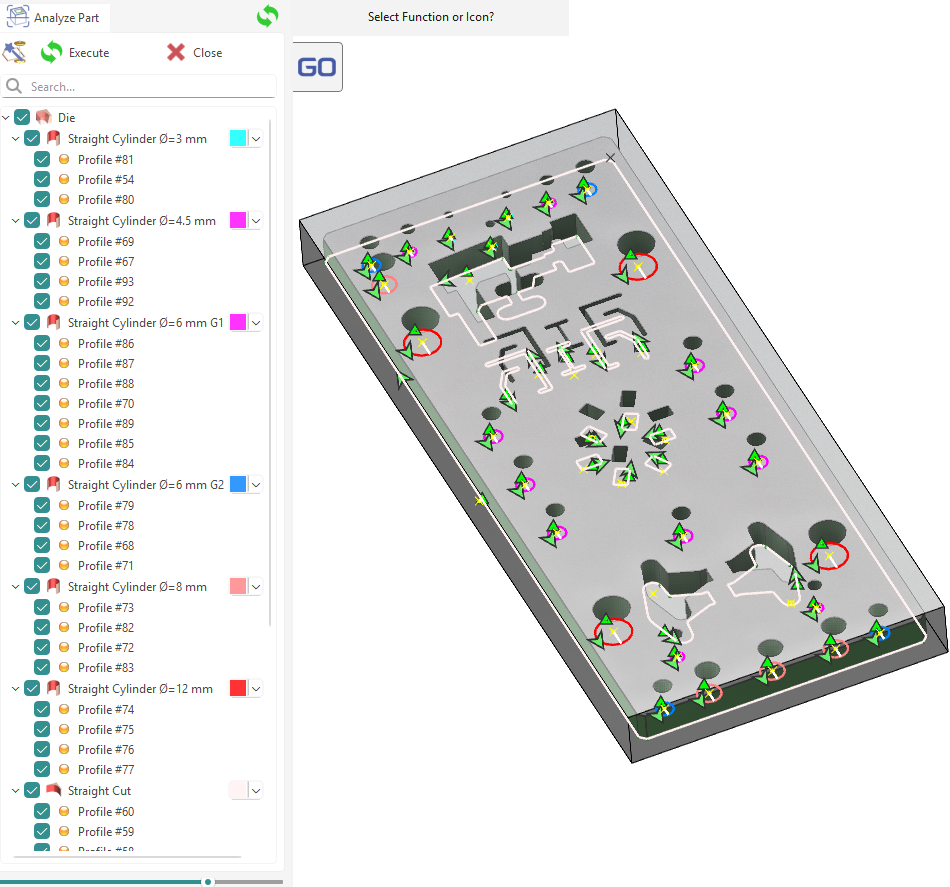

此步驟啟動零件分析功能。分析零件的各種類型，並自動套用相容的策略。

如果功能區中啟用了顏色分析，則會識別曲面的顏色，並套用以顏色定義的策略。

這是最後一個步驟，驗證後將自動計算加工循環，並呈現加工後的零件。

如需零件分析過程的詳細資訊，請參閱 點擊此處連結 .
