簡介

導入指令可讀取 CAD 檔案並將其載入 GO2cam。所有類型的檔案皆可讀取，包含 2D 和 3D，但在此導入階段不會進行任何處理。

2D 檔案


DXF 導入工作流程

  • 三步驟流程 : 使用新的結構化引導式工作流程，無縫導入、定位和過濾 DXF 檔案。

  • 原點定位 : 透過輸入精確座標或單鍵拾取原點來放置您的幾何圖形。

  • 過濾 : 在過濾步驟中切換特定圖層、顏色等，以隔離必要的幾何圖形並清理工作空間。

workflow dxf_play.png

導入 2D 檔案時，會開啟一個包含多個選項的對話方塊。

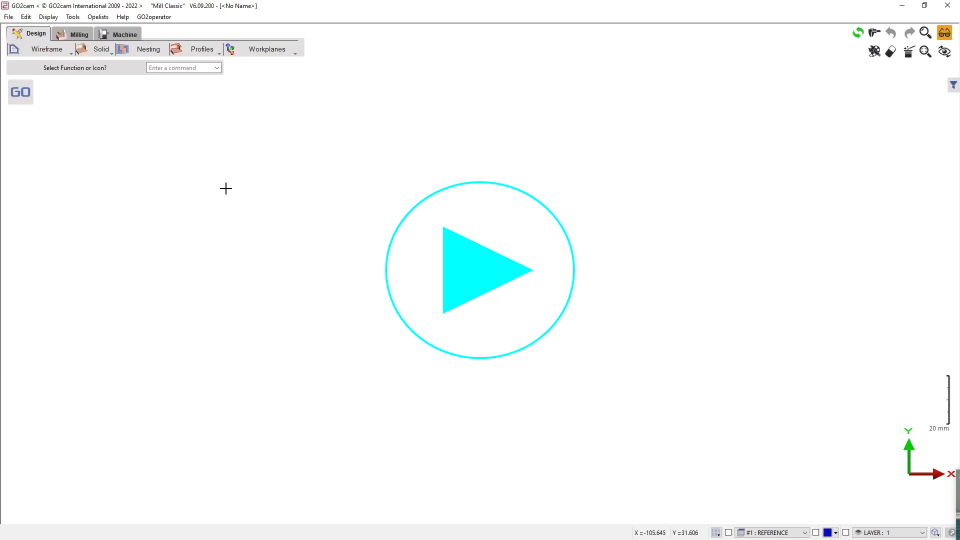

此處的影片說明了可用的不同選項：

Import DXF File.png

驗證後，檔案會被讀取，幾何圖形會以其在 CAD 系統中原始定義的方式定位在 GO2cam 中。檔案包含所有元素，包括對加工無用的元素。

許多指令可用於定位和清理線架構幾何圖形。

The process for a 2D file import and the use of those commands is presented here: 2D 導入流程

Dxf/Dwg 導入 : 我們的日誌報告會強調具有唯一中心的圓形數量。

例如，如果一個檔案包含 20 個圓形，但只有 14 個不同的中心，則表示零件中有 14 個不同的孔。

3D 檔案

導入 3D 檔案時，會開啟一個包含多個選項的對話方塊。

  • 導入後的實體修復 : 可修復實體中可能的斷續。此修復由 CAD 介面本身處理，不同於 GO2cam 提供的其他修復指令。

  • 結果顯示 : 會開啟一個包含導入結果的資訊表。

  • 孔特徵處理 : 可讀取 CAD 中定義的孔特徵；適用於 SolidWorks 和 Spaceclaim。

  • 線架構導入 : 可讀取 3D 檔案中包含的 2D 幾何元素。

  • PMI : 導入非幾何資料； 點擊此處 for more details.

導入 X_T 檔案的過程沒有任何選項，不會開啟對話方塊。

驗證後，檔案會被讀取，實體幾何圖形會以其在 CAD 系統中原始定義的方式定位在 GO2cam 中。

Many commands enable to position or repair the solid(s) if necessary. The process for a 3D file import and the use of those commands is presented here: 3D 導入流程

車削零件的特殊流程

車削或銑車零件的特殊之處在於零件的定位，根據 ZX 工作平面 。另一個主題是 2D 幾何圖形 是程式設計車削操作所必需的，而實體則對銑削是必需的。

必須遵守的規則如下：

  • 旋轉軸必須是 Z 軸，

  • 車削的 2D 幾何圖形必須位於旋轉平面，

  • 實體必須保留在參考平面中。

流程：

1. 導入零件

導入的大部分實體模型都是根據 XY 工作平面定位的。

我們需要移動零件，使旋轉軸對應於參考平面的 Z 軸。

2. 在 ZX 方向定位，仍在參考平面中

前往選單 導入修復 .

選擇指令 零件定位 ，實體會自動選取。

點擊一個面（範例中為粉紅色），實體會自動重新定位，並仍在參考平面中。

3. 建立車削幾何圖形

首先，變更目前平面並選擇 旋轉 .

前往選單 實體 / 線架構

選擇指令 輪廓 並選擇選項 旋轉 作為計算模式：

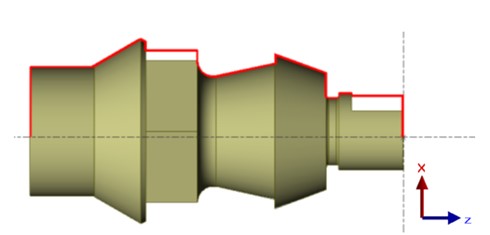

點擊驗證， 2D 幾何圖形 將在旋轉平面中建立，用於車削操作。
