簡介

多實體導入功能涉及同時選擇 多個 CAD 文件 或 一個包含多個實體的文件 .

無論是車削、銑削還是線切割加工，此流程均保持一致，並採用相同的方法。

步驟與標準自動導入相同；唯一區別在於增加了一個初始步驟：處理表格中顯示的實體列表。

導入多個實體時，通常會出現兩種主要情況：

  • 導入裝配體

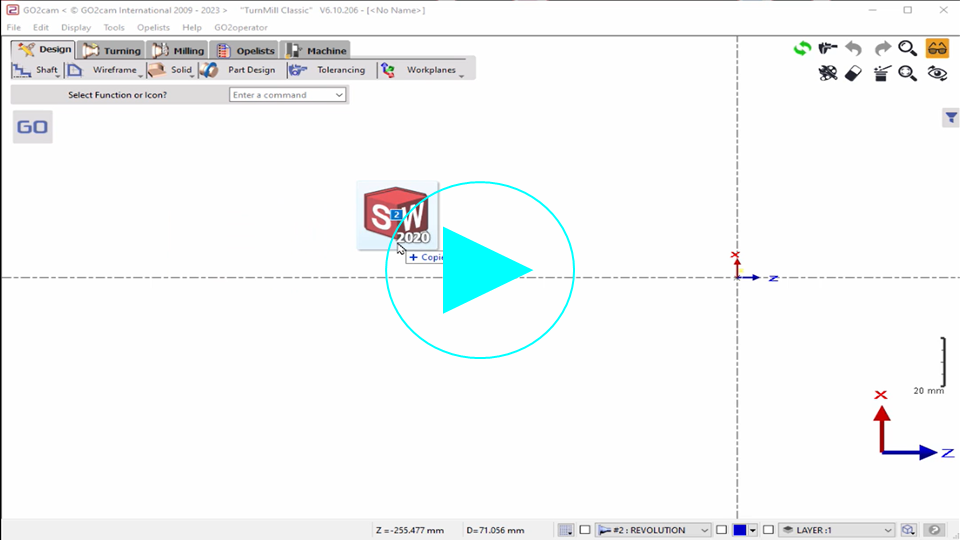

  • 導入零件及其素材。

以下範例說明典型的導入裝配體文件。


工件夾具識別

在導入工作流程中，實體現在可以定義為工件夾具。這將在零件定位步驟以及刀路計算期間予以考慮。

Vertical Turning_play.png

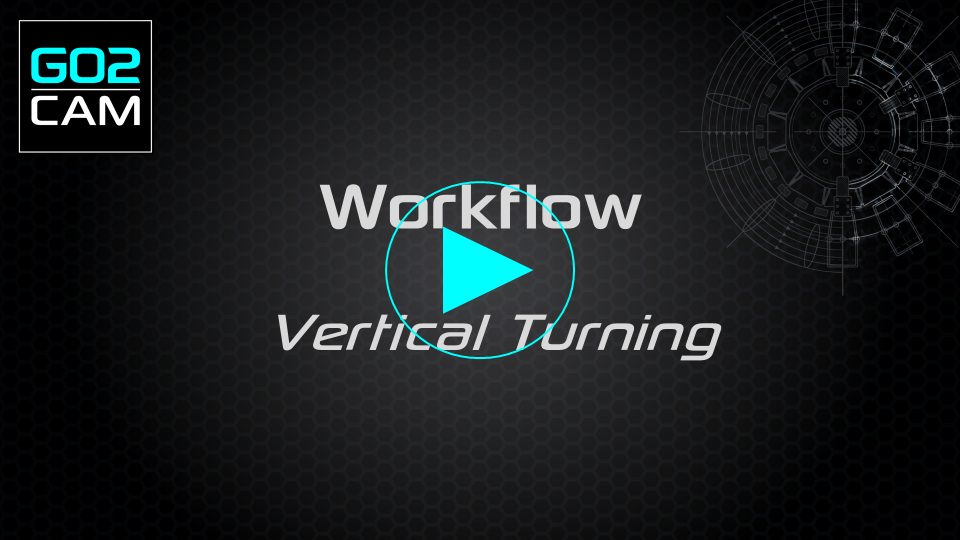

立式車削模組中提供了一個範例。

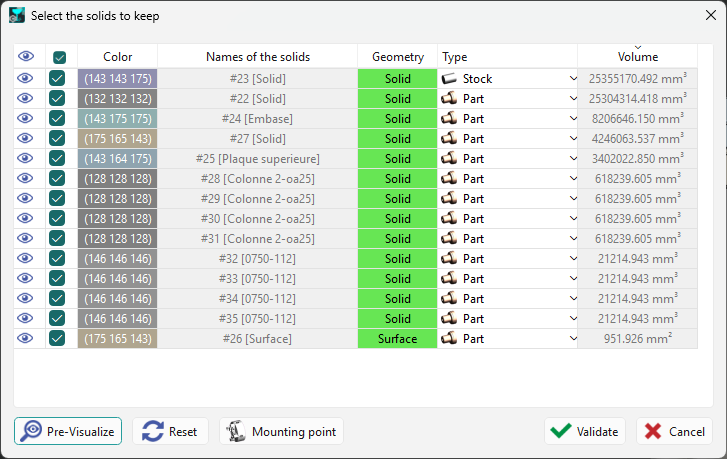

瀏覽表格

表格中的每一行代表一個實體。這些實體按體積從大到小排列，最後一欄顯示體積（立方毫米 mm³）。在螢幕上選擇一個實體將自動在表格中高亮顯示對應的行。

這些 儲存格 提供多種操作，以協助準備文件：

可見性

點擊此圖示可切換實體的可見性。即使隱藏，如果在此點執行驗證步驟，該實體仍會被選取以進行導入。

用於導入的選擇

核取方塊預設為選取狀態，表示所有實體在驗證後都將排隊導入。如果您取消選取某個實體，它將被排除在導入之外。

紅叉 圖示出現在可見性欄中，表示該實體已從導入過程中移除。

實體顏色

導入多個文件時，現在新增的「顏色」欄會顯示每個實體的顏色。這對於區分要保留的實體特別有用，並且也會顯示顏色代碼。

實體名稱


以前實體名稱優先於文件名；現在不再是這樣。

這是新的行為：

  • 如果實體有名稱 => [文件名 (實體名稱)]

  • 如果實體沒有名稱 => [文件名]

其他變更：文件名僅在導入多個文件時出現。如果我們導入單個文件但其中包含多個實體，則不會顯示文件名；無需為每個實體重複文件名。

幾何圖形

此欄顯示幾何類型—實體、線架構或曲面。儲存格背景顏色反映元素的品質：綠色表示元素正確，紅色表示偵測到問題。您可以在導入後修復該元素，或在目前不需要時將其排除。

類型

目標是指定此元素稍後在 GO2cam 中將如何使用。

該儲存格提供四個選項：

零件 ：將實體定義為要加工的組件。

素材 ：自動將選取的實體轉換為加工素材。

工件夾具 ：指定用於工件夾持和固定裝置的元素。

其他 ：指定不屬於前三個類別之一的實體。創建自動素材時，此元素將從邊界盒計算中排除。例如，原點有時會被建模為實體。

您可以為每個實體單獨選擇類型，這對於零件和素材很常見。也可以一次選取多個實體，然後使用彈出選單為它們指定類型。更多詳細資訊請參閱下一頁。


這些 按鈕 位於表格底部，啟用一般操作：

預覽 ：反轉隱藏指令，讓您查看將包含在導入中的元素。

重設： 先前執行的所有動作—例如隱藏、選取或變更元素類型—都將被復原並恢復到原始狀態。

安裝點： 清楚標示您的工件夾具應安裝的精確位置。


驗證： 處理完成後，點擊驗證按鈕進入下一步。

取消： 按下此按鈕將退出自動導入流程。請注意，導入本身不會終止；實體仍會被導入，但它們不會經過任何定位、素材分配或原點創建。

點擊標題也會觸發多項操作，從左到右列出：

  • 同時切換所有元素的顯示或隱藏狀態，

  • 一次性取消或確認所有元素的動作，

  • 按實體名稱排序元素，

  • 按幾何類型排序元素，

  • 按元素類型排序元素，

  • 按體積排序元素，可按升序或降序排列。

處理範例和影片

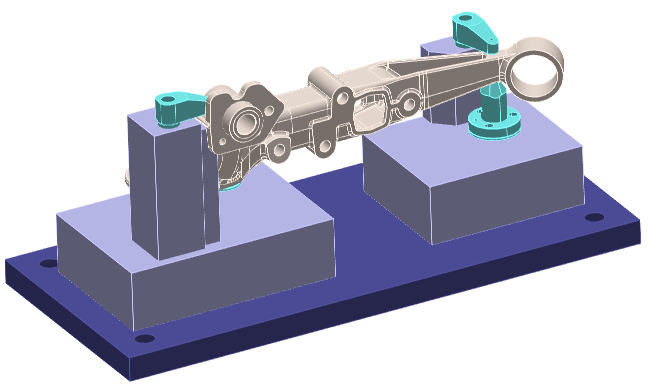

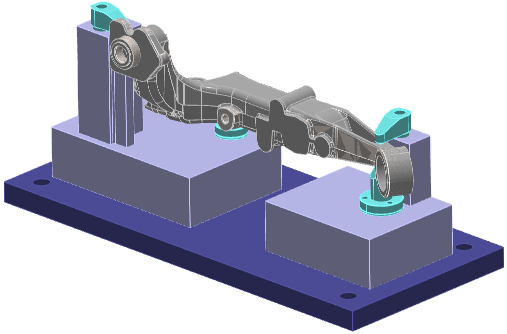

此裝配體包含組件及其鑄件素材和多個夾持機構：

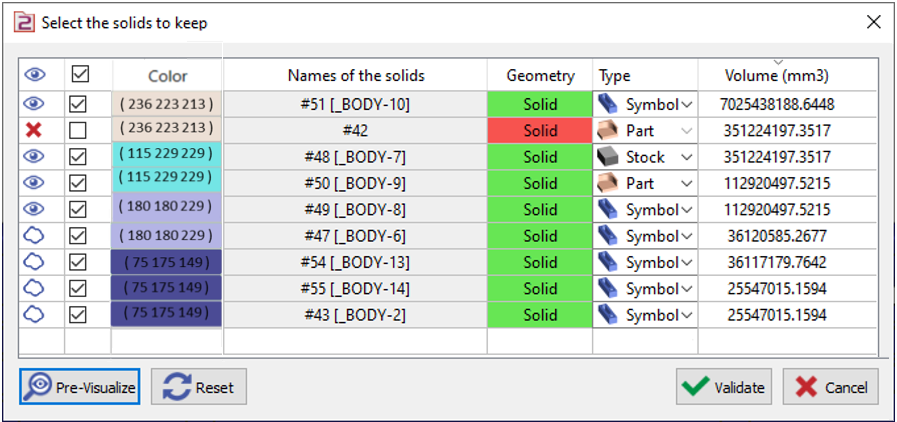

第二個實體，即深藍色板，是不正確且被認為不必要的；因此，已將其從導入中移除。

四個夾持元件目前已隱藏。

每個元素都已分類為適當的類型：「零件」、「素材」或「符號」。

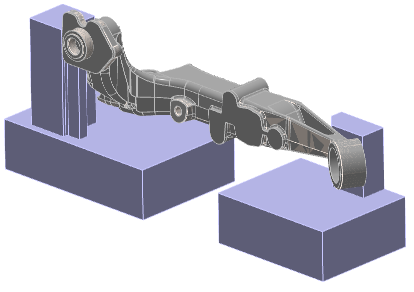

零件及其安裝裝置現已準備好進行加工。

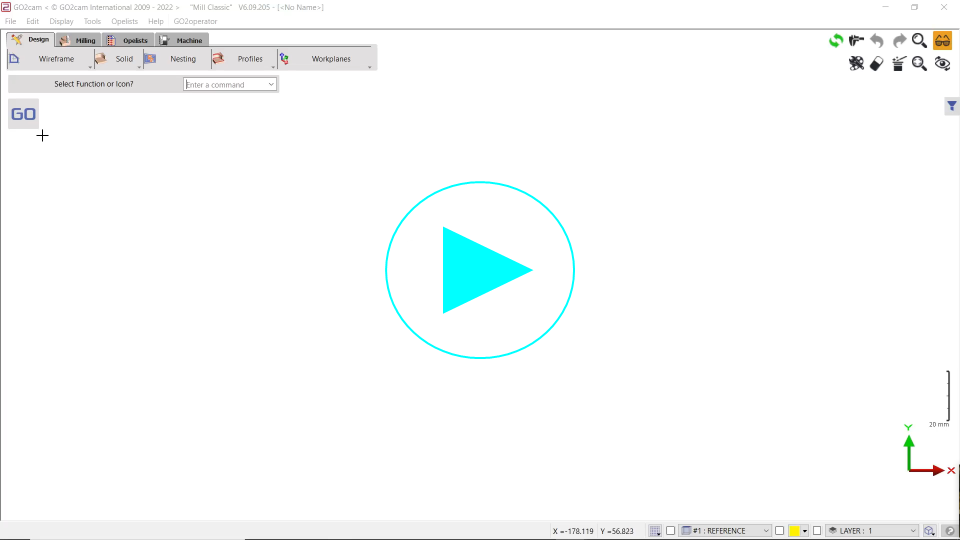

▶️ 這是關於多實體導入的影片：

Multiple Solid Import.png

▶️ 這是關於實體指派的影片：

Assignment of Solids.png

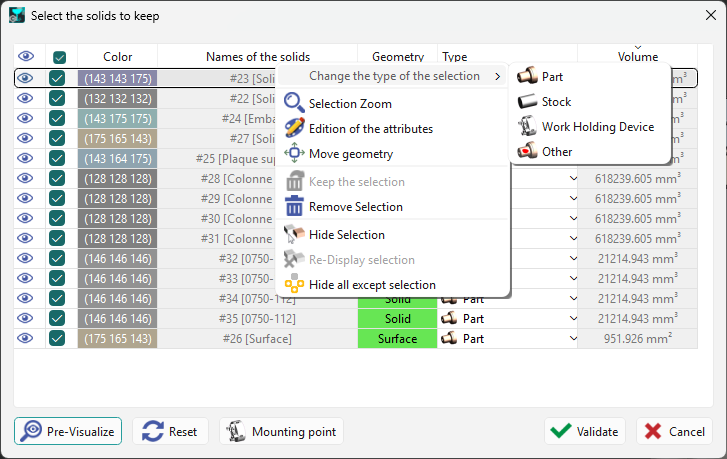

彈出選單

右鍵點擊一行或多行會開啟一個選單，提供多項操作，讓您可以一次管理多個選取項目：

  • 選擇 要處理的所需元素類型。

  • 縮放 至選取的實體。

  • 編輯選取元素的屬性，例如顏色或圖層。

  • 在必要時移動幾何圖形，這在特定情況下可能很有用。

選單還包含刪除和隱藏物件的選項。


▶️ 此影片展示了在導入多個 CAD 文件時如何使用「移動」指令：
