此指令可作用於 實體和 2D 輪廓線 ：如果存在一個 單一實體 零件，則只需啟動此指令即可自動 擷取所有通過 到相對面的形狀。

• 對於 2D 輪廓線，必須在進行工件分析前定義輪廓線。 請參閱此教學以獲得完成流程的指導。

模具和沖頭會被識別，以及所有其他形狀，例如圓柱體、恆定和演進錐度、4 軸形狀。

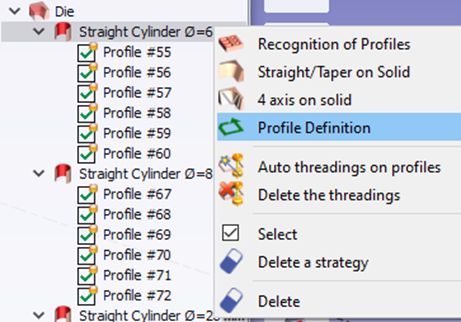

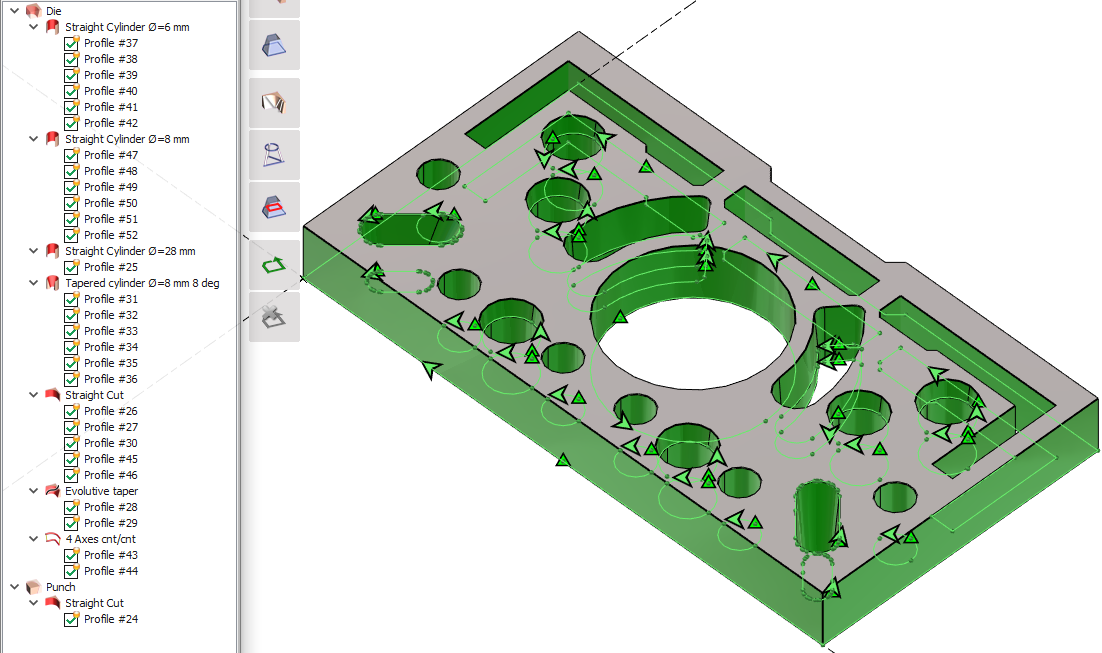

會建立一個樹狀結構來視覺化和分析形狀，它還提供了一些指令，例如輪廓線上的自動螺紋加工。

您可以從樹狀結構停用/啟用輪廓線，以在螢幕上隱藏或顯示它們。

此 輪廓線定義 可從輪廓線樹狀結構中存取，以便在定義 Z 剖面後建立輪廓線。

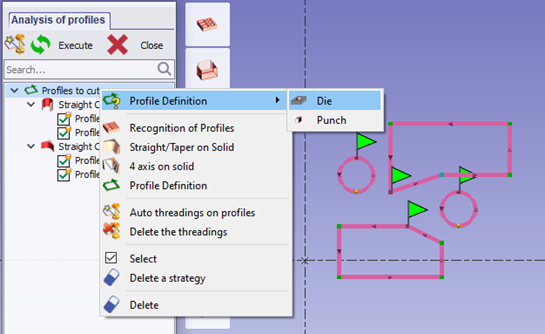

當輪廓線由 Z 剖面建立時，輪廓線定義可讓您選擇它是 模具或沖頭 形狀。

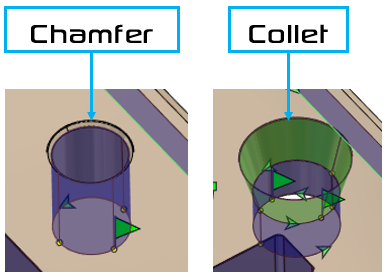

此 最大錐度角 可讓您避免斜角，但仍可識別套筒。

具有不同 Z 等級的面也會被識別。

您可以觀看影片，了解此指令的手動用法：

您可以觀看影片，了解最大錐度角和具有不同 Z 等級的面：

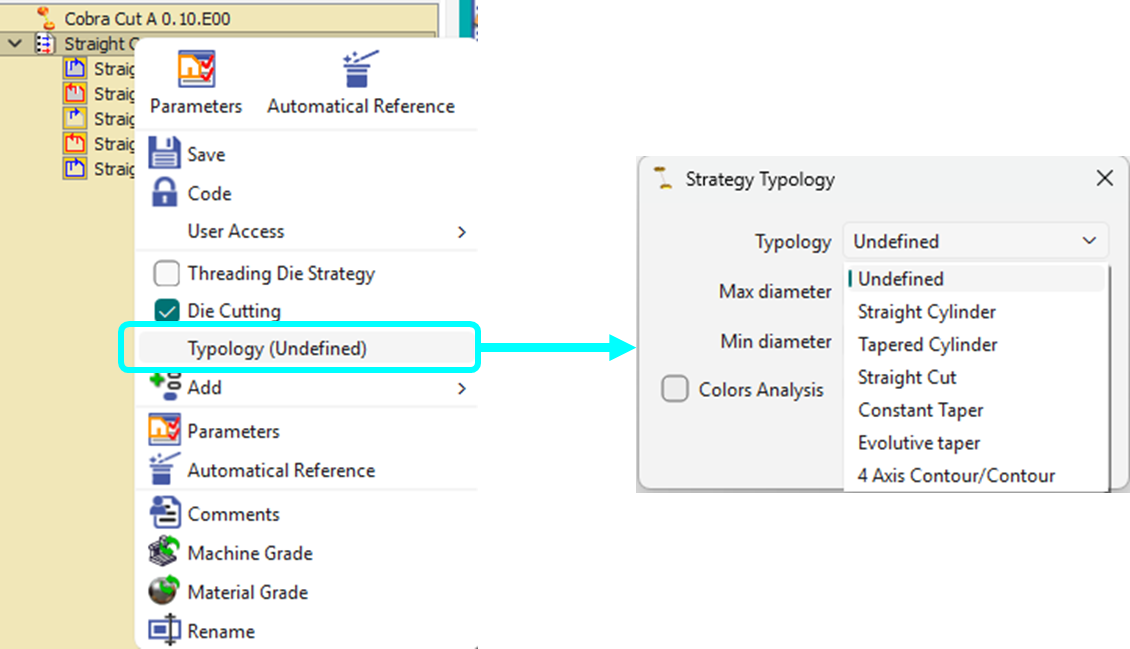

此 類型學 概念已包含在 策略 的定義中。在 建立或修改策略時 ，按一下滑鼠右鍵即可存取類型學指令。

有幾種類型可供選擇：

• 圓柱體的直線切削

• 圓柱體的錐度切削

• 直線切削（任何形狀）

• 錐度切削（任何形狀）

• 演進錐度

• 4 軸加工。

對於直線和錐度切削輪廓線，有兩種可用類型，一種適用於任何形狀（直線切削、錐度切削），另一種適用於圓柱體（直線圓柱體、錐度圓柱體）。這可以區分形狀並定義單獨的策略。

一個 最大直徑 和 最小直徑 也可以為 圓柱體 類型定義。這有助於更好地分類和分組圓柱體類型學循環在加工樹中。

策略類型學視窗可定義在工件分析期間選擇策略的自動化規則。

這大大簡化了流程，如下所示：

• 載入工件。

• 啟動自動工件分析。策略會根據定義的類型學自動套用到每個輪廓線上。

• 執行自動螺紋加工。

• 執行以計算加工。

顏色分析

已指定顏色的實體面現在會根據顏色識別自動產生輪廓線，並套用相應的分組。

這是可能的，因為策略類型學可以基於顏色定義。只需勾選顏色分析框並從調色盤中選擇要套用的顏色。

在工作流程中 ，使用者可以在功能區切換顏色分析，以套用顏色策略。
