The workflow can be launched directly using the GO button , for a part designed in GO2cam. This is applicable only for solid design in milling and wire-cut EDM, but can be either wireframe or solid for turning modules.

提供簡化的功能區，用於素材建立和零件特徵分析。對於銑削，也提供了定位原點和虎鉗的步驟。

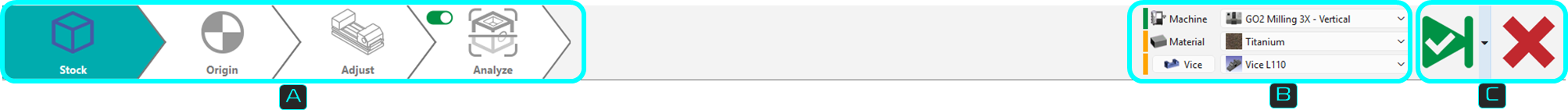

功能區的劃分與下方所示類似，分為三個區域。

動態功能區： 引導完成設計後所有必要的步驟，從素材建立、原點定位、虎鉗/夾頭調整和加工操作的應用。

環境： 此區域定義了機台、材料、虎鉗和顏色分析的組合，基於使用者目前開啟的模組。您可以在工作流程步驟中的任何時候存取和修改它。

驗證控制：

驗證當前步驟並進入下一步。驗證最後一步將完成工作流程精靈並最終確定刀具路徑的計算。

透過每個步驟的對話框進行驗證（綠色勾號）即可達成相同目的。

可從主驗證按鈕的下拉選單中取得。它允許自動驗證預設值（從先前工作流程操作儲存的預設設定），快速完成步驟並計算加工刀具路徑。

此按鈕可在工作流程步驟中的任何點停止並退出工作流程精靈。精靈中先前完成的所有設定都會被儲存。

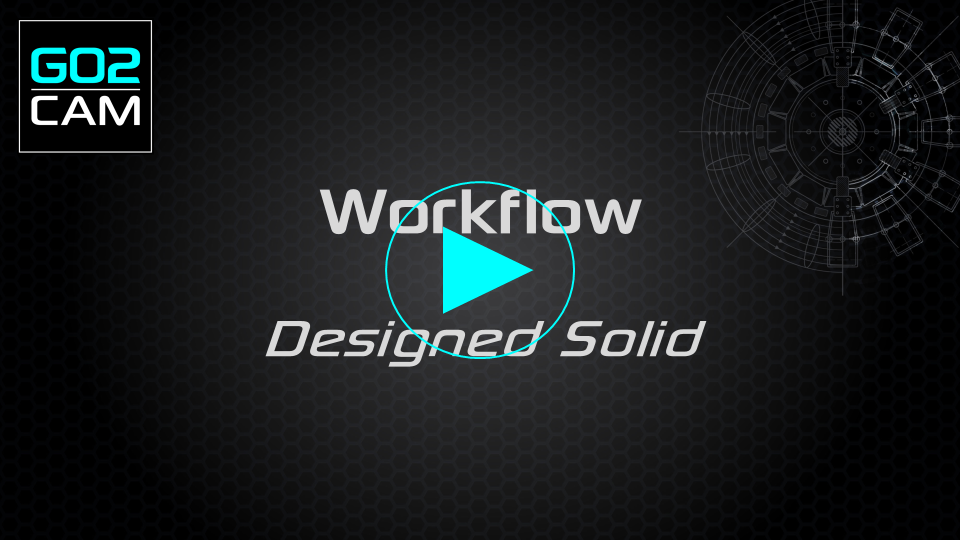

觀看展示如何為設計零件使用工作流程的影片。此範例在銑削機台模組中，並且適用於車削和線切割 EDM。

這通常是執行的第一個設定，儘管它可以在工作流程中的任何時候進行修改/更新。

此區塊允許設定機台並定義素材的材料。它透過零件和機台設定的程式設計流程，提供完整的體驗，僅透過此功能區即可完成。

機台和材料的下拉清單基於使用者資料庫和相容性。

顏色分析核取方塊 ，在線切割 EDM 中，它會啟用對實體上顏色曲面的辨識，以及基於顏色的策略應用。

每個類別的左側都關聯了一個顏色代碼。顏色代碼的表示如下：

紅色： Nothing is set or defined for the category

黃色： Automatic preset based on previous settings. Data from the previous operation is saved

綠色： Manual selection has been done.

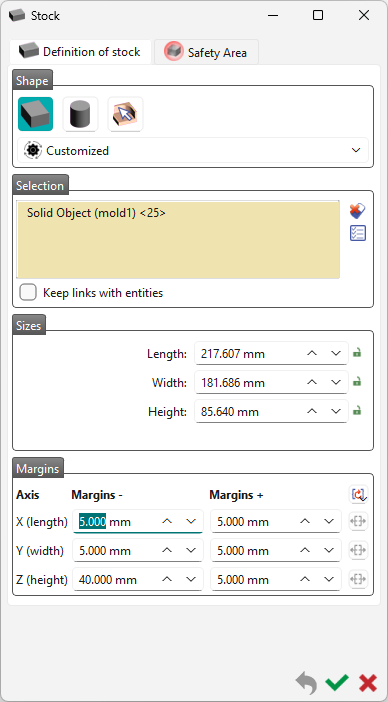

下一步可建立/修改素材的形狀、尺寸和位置。

預設建立的素材為立方體，但您可以選擇圓柱形狀或特定的實體。

預設情況下，素材是實體的邊界盒，在 6 個方向 X+、X-、Y+、Y-、Z+、Z- 上額外增加 5 公釐。

您可以修改此 5 公釐的值，在 邊距 .

對於工作流程，預設值是先前工作流程操作中預設的值。

如需素材建立的詳細資訊，請 點擊此處連結 .

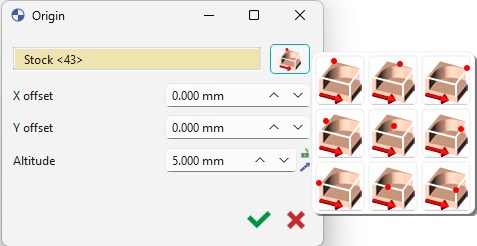

有 2 種可能性用於定位原點：

1. 您可以透過點擊按鈕，根據零件上的 9 個預定義位置設定原點。

2. 點擊任何 邊緣端點 實體上的 面 以取得其質心。這將手動將原點設定在該點。您也可以點擊素材。

選取點後，您可以透過定義高度來移動它。預設情況下，原點設定在零件的最大 Z 值。

也可以根據參考點設定 X 軸 (DX) 或 Y 軸 (DY) 的偏移。

如需程式原點建立的額外資訊，請 點擊此處連結。

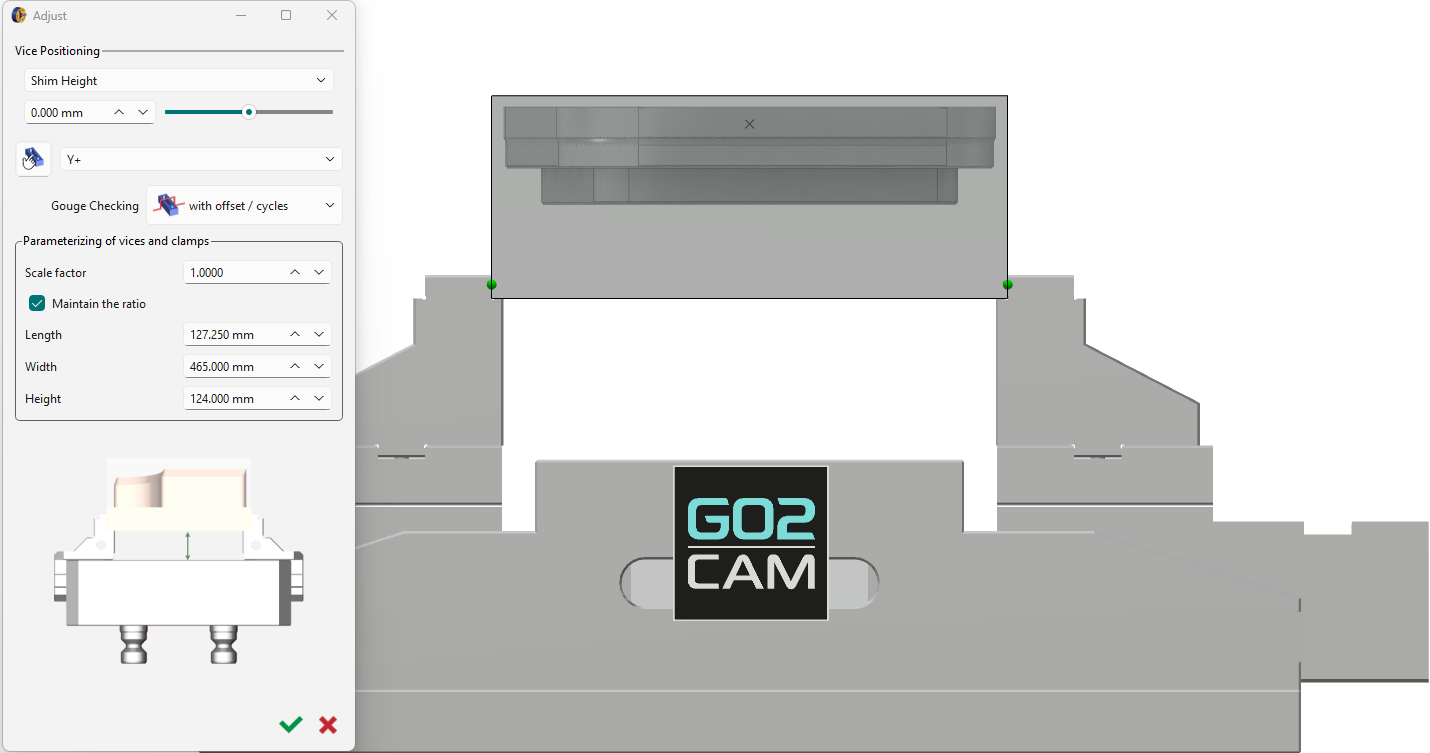

如果定義了虎鉗，此步驟會自動將素材最佳化地調整到其中。

這減少了任何重新調整的需求，但對話框仍然提供手動設定。

可透過以下方式找到調整設定的詳細資訊 點擊此處連結 .

Toggle the Analyze step off ( 紅色 ) or on ( 綠色 ) to avoid or allow application of cycles computation.

主要適用於工作流程的自動驗證。

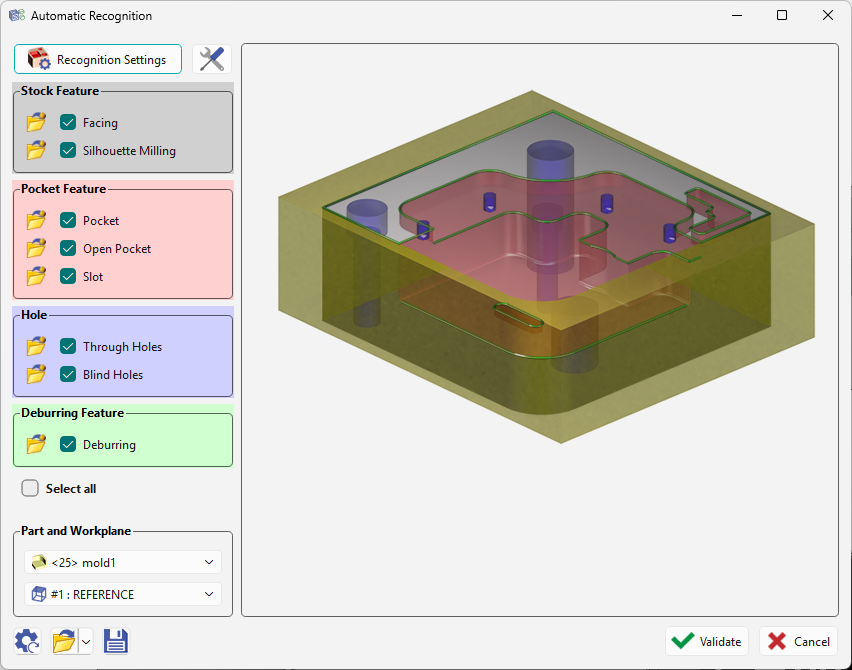

此步驟啟動對實體特徵的自動辨識，以便根據特徵 Opelist 應用加工循環。

這是最後一步，驗證後，將自動計算加工循環並呈現加工後的零件。

如需一般加工特徵的詳細資訊，請 點擊此處連結 .
