本頁說明如何定義和分配工件的原點。同時也描述如何為原點指定自訂語法。

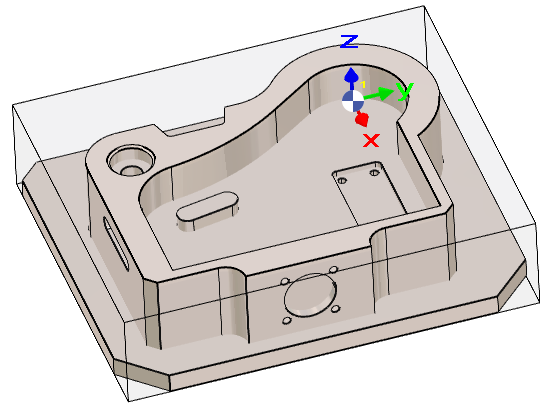

預設情況下，加工原點是參考平面的原點。

當存取 銑床加工 選單時，加工原點會以專用符號顯示在螢幕上。

然而，為了所有加工操作，原點可能需要修改。在此情況下， 移動 指令不應被用於此目的。

在加工歷程樹中，點選素材列旁的 單獨原點 並點選新點。

定義原點的機制與 MTE 模組統一，在兩個環境中提供一致的工作流程。當專案需要多個原點用於不同的加工設定時，這特別有用。流程如下：

• 在表格中建立所有原點

• 在操作清單或 MTE 模組中分配原點。

要存取指令，在加工歷程樹中，右鍵點選 素材 並選擇 加工原點 .

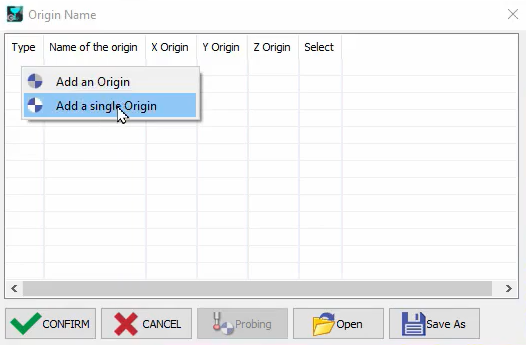

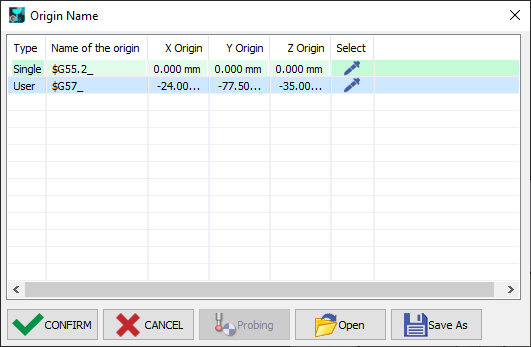

In the pop-up table, right click 在空白儲存格上，然後選擇 新增原點 或 新增單獨原點。

• 新增單獨原點： 單獨原點將分配給整個加工循環集

• 新增原點： 使用者原點用於多個原點的情況。

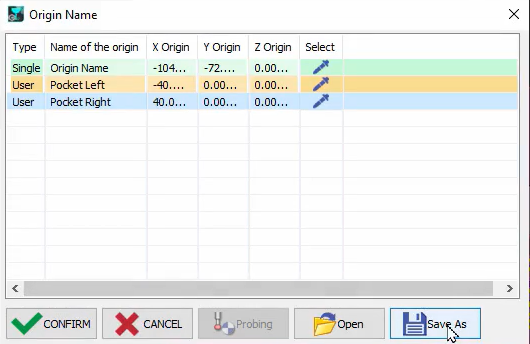

使用列上的選擇吸管，然後在實體上選擇一點來定義原點。

使用相同的原理，可以在零件上定義多個原點，並且可以透過雙擊來重新命名原點。

該設定可以儲存以供將來使用，然後點選 確認 來驗證原點。

觀看右側影片，了解建立和應用多個原點的示範。

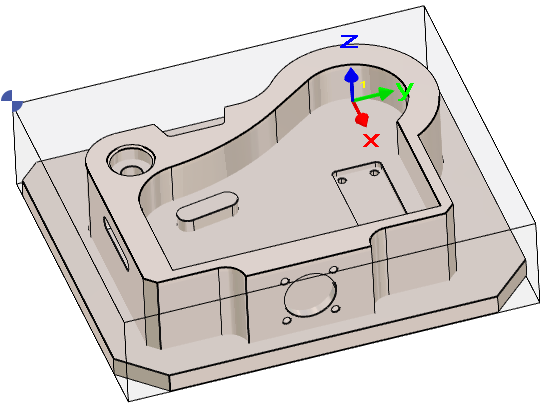

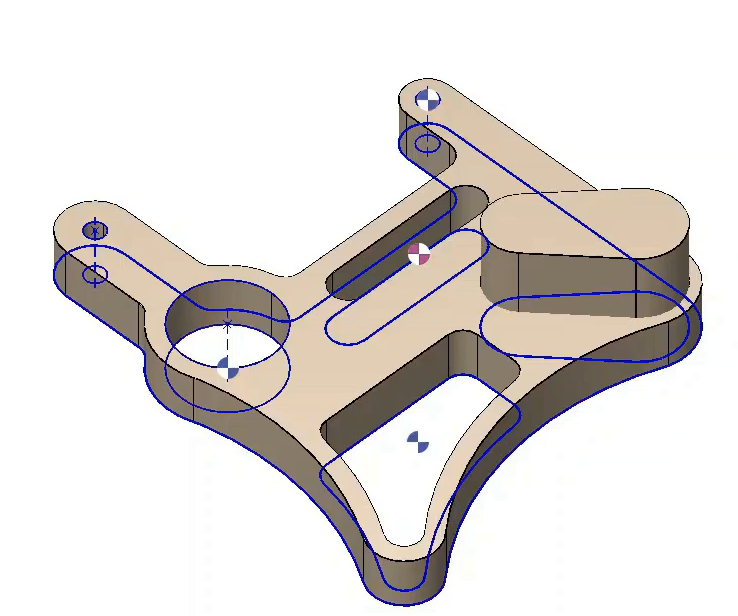

如果零件定義了多個原點，它們都會顯示在螢幕上。

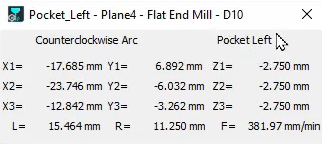

選取加工循環後，對應的原點標記會改變顏色，以便於識別。

也可以在篩選器選項中篩選掉多個原點標記。

觀看右側影片，了解與加工原點相關的操作示範。

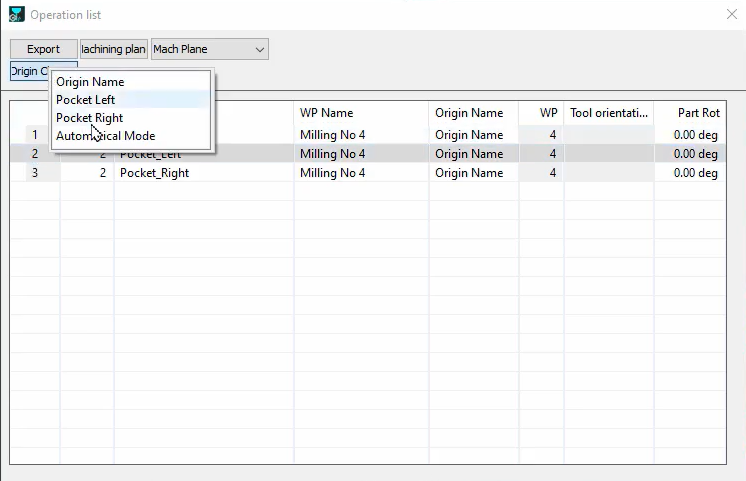

必須開啟加工清單，然後選擇 加工平面 (下拉式選單中的加工平面)。

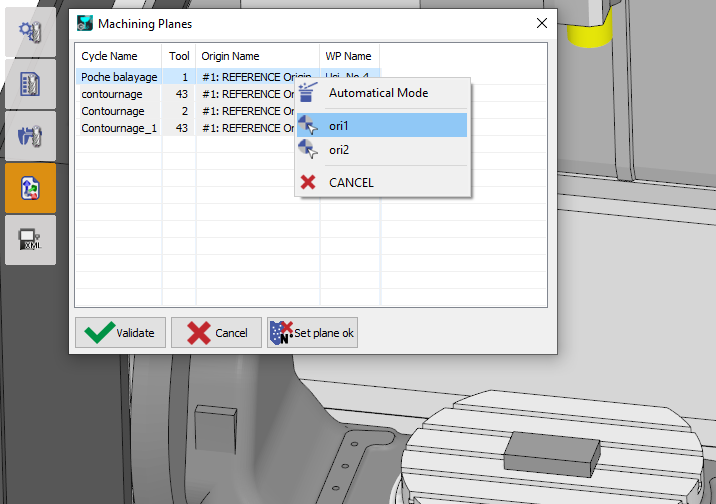

選擇需要變更原點的循環的 列 ，然後 點選 上的 原點變更 按鈕，以存取所有已定義原點的下拉式清單。選擇適合循環的原點，然後關閉視窗。

無 MTE 的最簡單方法可在定義循環時直接使用。

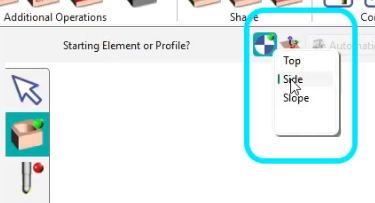

在對話方塊列中，可以在循環選擇過程中存取檔案中定義的原點。因此，每個循環的原點可以直接在此點定義。

觀看下方影片，了解如何在定義循環時快速分配原點。

分配在刀具選單的加工平面指令中完成。

在操作列中按右鍵，然後選擇所需的原點。

可以建立具有標準後處理器能理解並應用的特定語法的原點。

為此，在 加工原點 指令中，在 G 代碼前輸入原點名稱，並加上底線 $ 符號，然後在後面加上底線。例如： _ $G55.2_ $G55.2_

同時確保在操作清單中為每個循環正確定義了原點名稱：

因此，後處理器會識別這些新的原點名稱，並將它們應用於生成的 G 代碼檔案。

下圖顯示了 G 代碼檔案中原點名稱的差異。

觀看影片以了解流程範例。
