指令是專門用於計算精確的 設定素材/夾頭 指令是專門用於計算精確的 夾頭內素材的位置 。此功能對於 棒料車削 加工至關重要，確保工件在加工和切斷循環中正確定位。

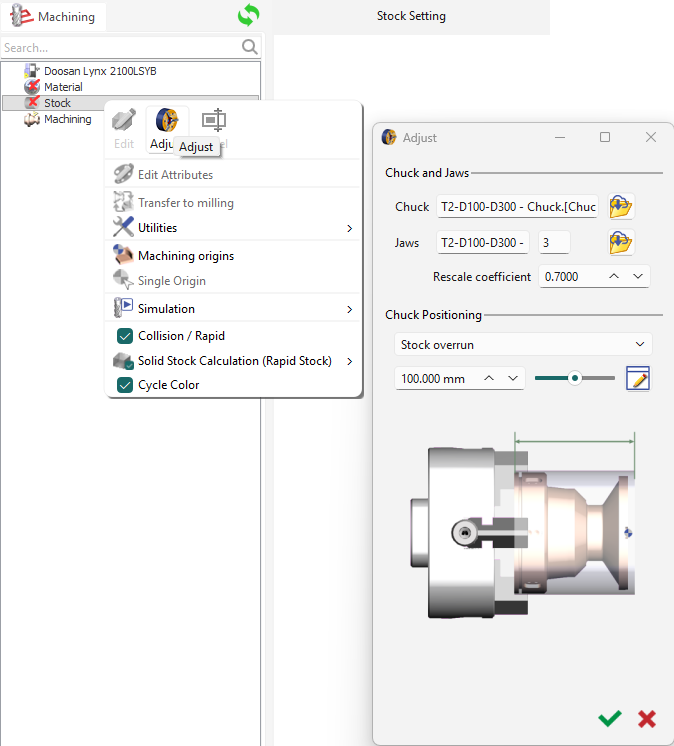

指令是專門用於計算精確的 調整 對話框分為兩個主要部分：元件管理和實體定位。

夾頭和夾爪管理

此部分允許直接匯入和縮放您的實體工件夾持硬體：

• 夾頭選擇 ：點擊 檔案圖示 to browse and select your specific chuck file.

• 夾爪選擇 ：點擊 檔案圖示 to import the corresponding jaw files for your setup.

• 縮放係數 ：此欄位允許您直接在介面中修改匯入的夾頭和夾爪的縮放比例，以確保它們與數位工作空間匹配。

夾頭定位

載入元件後，您可以定義刀具與工件之間的關係：

• 定位模式 ：使用 下拉式選單 來選擇您設定的特定參考。選項包括：

  • 素材超出限程 ：定義素材超出夾爪的延伸長度。

  • 加工原點 ：根據定義的座標系統對齊夾頭。

  • 墊片厚度 ：考慮設定中使用的實體墊片的厚度。

• 進階參數 ： 編輯（鉛筆）圖示 opens the 素材/主軸位置 (SL) menu. This window handles parameters such as safety distances, facing allowances, and parting tool widths to determine the final spindle position.

觀看此影片，了解如何直接進入「調整」選單並管理您的夾頭和夾爪檔案，以進行車削加工。

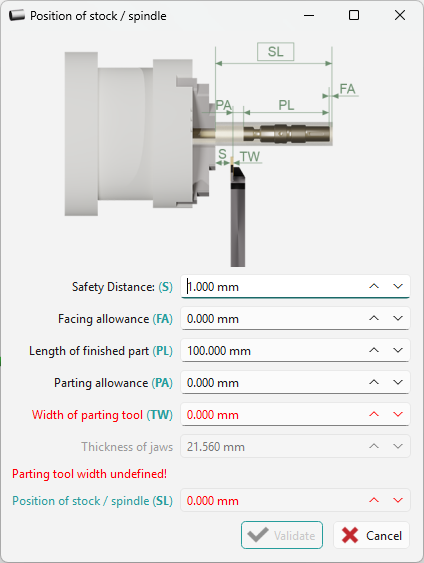

我們計算 夾頭鼻端與零件末端之間的距離 .

以下數值會自動收集或手動輸入以達到結果：

• 安全距離 (S) ：使用者定義的緩衝區，以防止刀具過於靠近夾爪。

• 面銑預留量 (FA) ：零件前端用於面銑加工的多餘材料。

• 完成零件長度 (PL) ：工件的實際最終長度。

• 切斷預留量 (PA) ：切斷循環所需的間隙。

• 切斷刀寬 (TW) ：用於將零件從棒料上切下的刀片的實際厚度。

當我們確認對話框時，該值會 自動寫入 在對話框區域中。

此值可視為 最小位置 正確加工零件所需的。

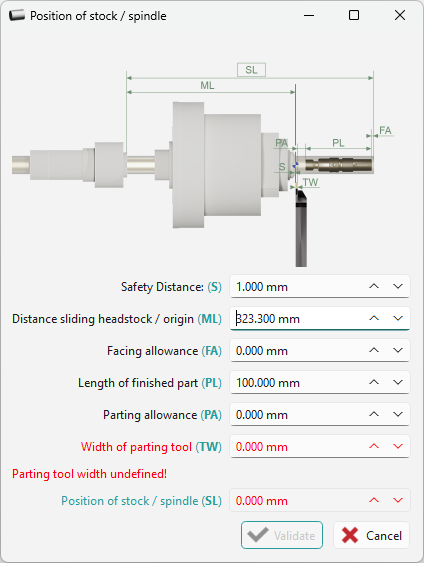

走心式模組遵循與車削模組相同的邏輯，只有一個關鍵的字面差異在參考點上：

軟體不是從固定的夾頭鼻端測量，而是計算 滑動主軸在其最大（maxi）位置 與 零件末端 .

• 機器運動鏈 (ML) ：系統讀取滑動主軸的特定運動鏈。

• MCG 檔案配置 ：為了使結果準確， ML 值 必須在 最大延伸 在機器的 MCG 檔案 .

中定義。您可以觀看有關在車削中設定素材/夾頭的影片：
