修正版本主要用於 GO2cam 版本 修正軟體問題 。修正版本以數字 201、202 等識別，大約每月發佈一次。
有時會添加次要改進，它們在此文件中說明。有關所有更正列表， 點擊此處 .
V6.12.208 |
改進 |
2025 年 10 月 7 日 |
|
主題 |
類型 |
主旨 |
說明 |
|
|
車削幾何 |
|
局部餘量 |
我們改進了局部餘量顯示：文字大小、位置以及目前選取線段的亮顯。 |
|
銑削特徵 |
|
設定 |
特徵識別：在「設定」對話方塊中，我們新增了一個核取方塊，可選擇是否 套用標準模型至孔。 如果勾選且沒有使用者模型符合識別出的孔，則我們不套用標準模型，且該孔不會被加工。 |
|
加工總論 |
|
輪廓線 |
基於隱藏幾何的加工輪廓在編輯操作時不可見！ 我們更改了此行為，現在在編輯加工時輪廓可見，即使對應的幾何圖形被隱藏。 |
V6.12.206 |
改進 |
2025 年 7 月 29 日 |
|
主題 |
類型 |
主旨 |
說明 |
||
|
線架構設計 |
|
讀取點檔 |
在讀取車削點檔時，您現在可以選擇座標是以 XYZ 或 ZXY 表示，以便在旋轉平面中建立點。 |
|
|
後處理器 |
|
後處理器建構器 |

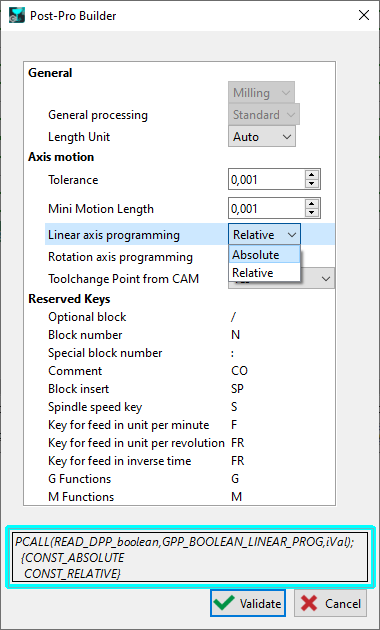

在參數表中，我們在對話方塊底部新增了一個欄位，用於顯示每個參數的 Pascal 函數 ID。 |
|
V6.12.205 |
改進 |
2025 年 7 月 8 日 |
|
主題 |
類型 |
主旨 |
說明 |
||
|
銑削 |
|
輪廓加工中新增 2 個參數「線性超切」。 它們應用於輪廓的起點和終點。它們可以與起點和終點超切結合使用，這些超切會延伸或縮短切線上的元素。 |
|
|
|
|
後處理器 |
|
後處理器建構器 |
後處理器建構器中新增按鈕，可直接開啟 G-code 檔案。 |
|
V6.12.204 |
改進 |
2025 年 6 月 10 日 |
|
主題 |
類型 |
主旨 |
說明 |
||
|
GO2cam for SolidWorks |
|
使用者介面 |
在 SolidWorks 自訂中，可以修改圖示大小。 此插件現已支援。 |
|
|
網格設計 |
|
排版 |
現在可以對網格模型進行排版（STL 格式檔案）。 |
|
|
工作平面 |
|
|
改進了展開平面加工的新自動方法（在 6.12.202 中實施）。 現在，當您建立輪廓且尚未輸入直徑時，只需點擊參考圓柱體一次，即可建立輪廓並輸入直徑。 |
|
|
線切割幾何 |
|
螺紋點表格 |

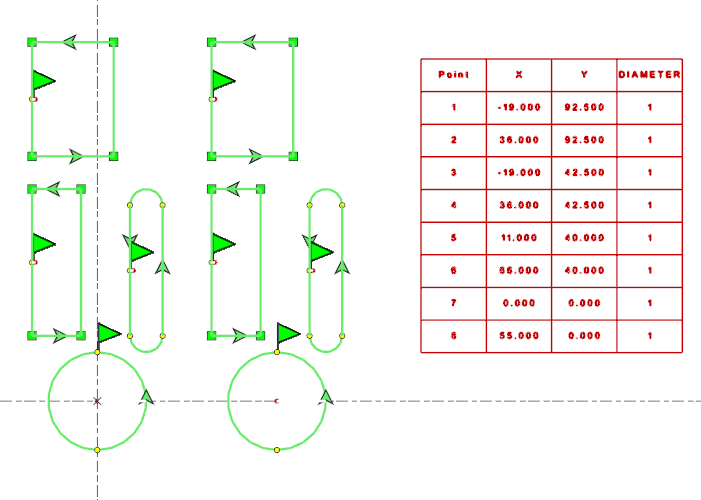

建立帶有螺紋點座標表格的新巨集 JavaScript。
|
|
|
|

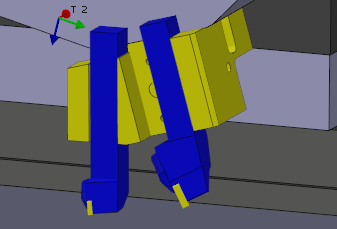

管理帶有多個刀具的刀架。 |
一些多任務機台可以安裝帶有多個刀具的刀架，例如提供 12 個刀位用於 24 個分度位置！ 對於 GO2cam，每個刀架以前只有一個刀具！一個分度位置和一個編號！從 V6.12.204 版本開始，我們可以管理這種情況！ |
||
|
|
||||
|
|
MTE |
|
加工樹 |
「機器指令」的 Techno Function 現在可以在「加工樹」的「加工」行下方存取。在機器人和走心式加工專案中非常有用。 |
|
V6.12.203 |
改進 |
2025 年 4 月 29 日 |
|
主題 |
類型 |
主旨 |
說明 |
||
|
|
線切割幾何 |
|
零件分析中的新選項：匯出螺紋點 匯出螺紋點可以產生帶有其座標和直徑值的螺紋點列表。檔案格式為 *.xml。 注意：零件分析也適用於 2D 輪廓！ |
|
|
|
|
線架構設計 |
|
選單 |
「特定 EDM」選單現在可在其他模組中使用。它稱為「機械設計」，並包含以下指令：
|
|
|
線架構 與實體設計 |
|
倒角建立 |
新選項反轉倒角 當您使用 2 個值距離/距離繪製倒角時，現在可以反轉 2 個選取元素或實體角落的值。 在線架構模式下，距離/角度模式也可用。對於實體，請參閱下方！ |
|
|
|
實體設計 |
|
倒角建立 |

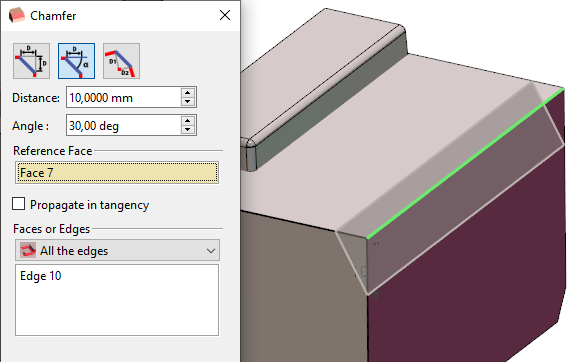

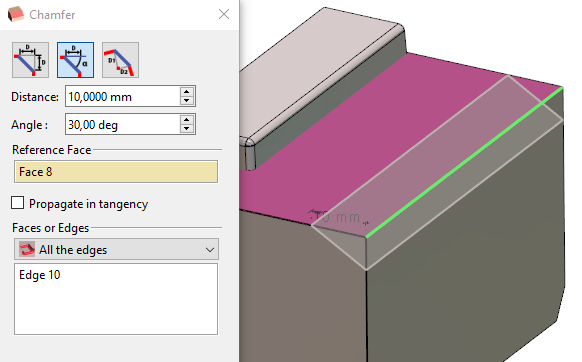

實體倒角：在距離/角度模式下，新增了選取參考面的功能。
|
|
|
|
實體設計 |
|
停止面 |
停止面中的多重選取 使用邊緣路徑模式，現在可以進行多重選取。 |
|
|
|
實體設計 |
|
簡化 |
彈出選單中的「簡化」現在會開啟一個對話方塊，您可以在其中設定公差值。 右鍵點擊實體 > 工具程式 > 簡化 |
|
|
|
|
介面版本 |
CAD 格式更新：
|
||
|
|
|
實體導入 |
如果 CAD 檔案以曲面導入，我們會進行處理以自動將模型轉換為實體。如果嘗試失敗，則會顯示錯誤訊息。 |
||
|
|
|
網格導入 |
炸開網格 我們現在能夠炸開由數個獨立組件組成的網格。這與實體的操作方式相同。如果網格是獨立的，請右鍵點擊，您可以在那裡找到「炸開」功能，讓您將其分解為個別網格。 |
||
|
|
加工總論 |
|
機器包 |
新功能的改進： 匯出機器包 封包匯出以執行緒建立，以便能夠繼續在 GO2cam 中工作。
|
|
|
|
加工總論 |
|
機器檔案 |
現在可以在樹狀結構中重新命名「工件夾具」的新功能。 您可以根據您的機器運動鏈來命名。 |
|
|
|
加工總論 |
|
探測 |
現在支援在網格零件和素材上進行探測操作。 |
|
|
|
加工總論 |
|
自訂操作清單 |
「自訂操作清單」中有 2 個新參數可用
|
|
|
走心式加工 |
|
在 X 負向程式化操作
取決於刀具方向和零件尺寸，僅當零件相對於刀具正確定位時，才能在 C 軸上進行軸向銑削。
|
|
|
|
|
銑削特徵 |
|
內切圓 |

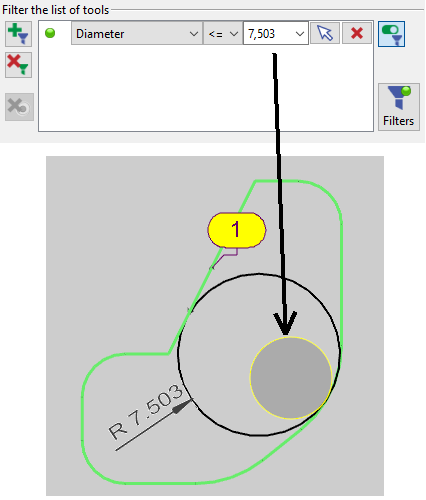

內切圓的新參數。
例如，圓形或圓柱形的挖槽現在將定義一半直徑的篩選器！ 右側顯示內切圓直徑為 15.06，因此半徑為 7.503。刀具篩選器設定為 70.503 公釐。 |
|
|
|
銑削 |
||||
|
|
MTE |
|
同步 |
同步設定中的 2 項重大改進：
|
|
|
|
MTE |
|
機器建立模組 |
3D 機器建立模組中的 2 項改進：
此模組僅適用於經銷商。 |
|
V6.12.202 |
改進 |
2025 年 3 月 26 日 |
|
主題 |
類型 |
主旨 |
說明 |
||
|---|---|---|---|---|---|
|
|
工作平面 |
|
|
展開平面加工的新自動方法。 此新指令是一個精靈，您應該在此處：
完成後，將自動建立展開平面，並將幾何圖形投影到平面和刀具路徑！此指令在車削配置中可用，位於標準和手動選單中，然後是幾何圖形選取。 |
|
|
刀具 |
|
絞刀 |
用於建立絞刀的新程序 ：在夾持/刀架環境中建立 2 個元件（刀片和本體）。 刀具檔案現在直接建立在絞刀選單的刀具庫中，並從「刀具庫/成型刀具」環境中消失。 |
|
|
車削 |
|
絞孔 |
新增了程式化偏心絞孔操作的功能 . 以前，刀具必須與 Z 軸對齊。現在，使用新的計算方法，您可以程式化偏心絞孔。 |
|
|
|
自動車削 Opelists |

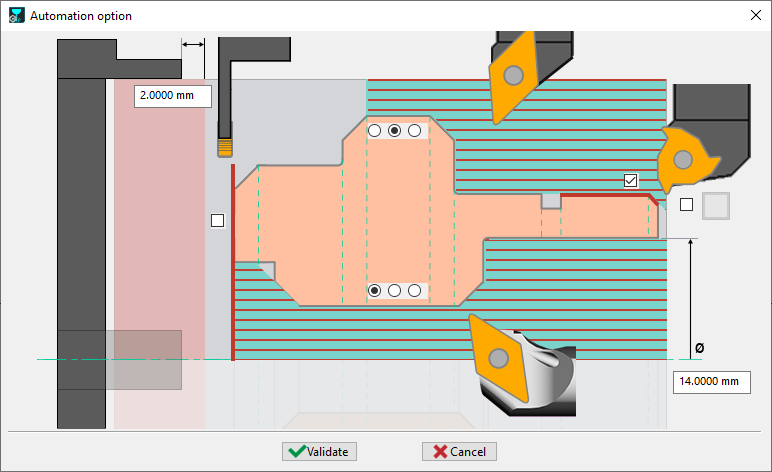

新增選項以啟用主軸上零件的完整加工 對於外部和內部加工，我們現在有 3 種加工模式：
|
||
|
|
加工總論 |
|
原點表格 |
如果一個操作在一個平面上程式化並在原點表中定義了一個特殊原點，並且一個新操作在同一平面上程式化， 我們將相同的原點應用於此新循環。 |
|
|
|
Opelists / 策略 |
|
Opelists |
我們新增了 3 個新功能來根據 X、Y 或 Z 恢復測量值並將其指派給 Opelist 中的參數。 |
|
|
|
展開刀具路徑 |
啟動逐步模式時，速度會自動設定為預設值；現在，如果游標值低於預設值， 我們在逐步執行時保持較慢速度。 這種新行為使得能夠模擬展開平面上的刀具路徑，例如車銑床上的包裹式溝槽。以前，模擬總是太快了！ |
|
|
|
|
|
軸顯示系統 |
模擬中顯示的軸系統根據每個模擬循環的加工平面進行修改。 |
||
