請閱讀下方的說明，同時請注意，您也可以 觀看教學影片 在頁面底部。

建立繞一軸展開的平面。選擇 距離 (圓柱直徑) 和 旋轉軸 .

平面建立後，您可以使用任何線架構指令在此平面內繪製幾何圖形。它會將幾何圖形包覆在圓柱體上。然後您可以程式化 2 軸加工，該加工將會包覆在形狀上。

加工期間，您可以選擇 Z 方向 刀具的

有兩種選項:

• 外部

• 內部

新的對話方塊現在可以使用功能區中的相同設定來建立進階平面。

直徑/半徑 : 指定展開區域的直徑。對於簡單的圓柱展開，您可以直接在此欄位輸入直徑。

方向 : 選擇展開平面的定位方式；此選擇決定了加工是發生在外部，還是對於大型車削零件，可能在內部曲面上使用角度頭。

座標單位 : 在 度 單位或 mm (或英吋) 之間選擇。此設定定義了展開平面上垂直軸 (Y 或 C) 的單位。

座標方向 : 指出 '+' 號的方向，是指向 頂部 或 底部

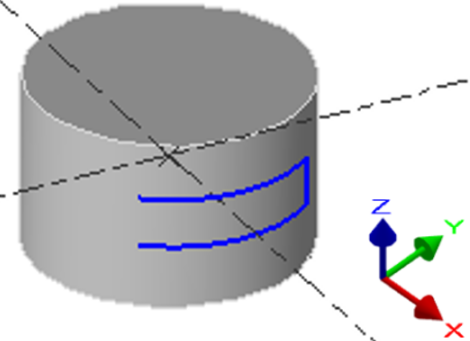

底部 座標方向

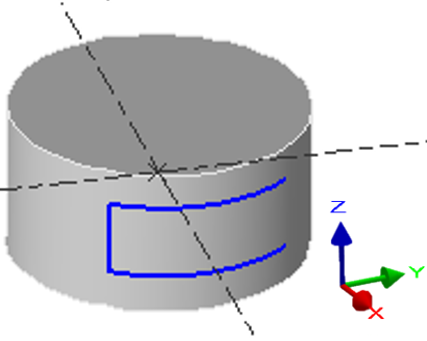

頂部 座標方向

匯入是透過選單工作平面中的指令 展開平面中的投影 進行投影。在投影指令中， 4 種模式 的輪廓建立可用；自動、邊緣路徑、支援面和線架構。

選擇 展開平面中的投影。

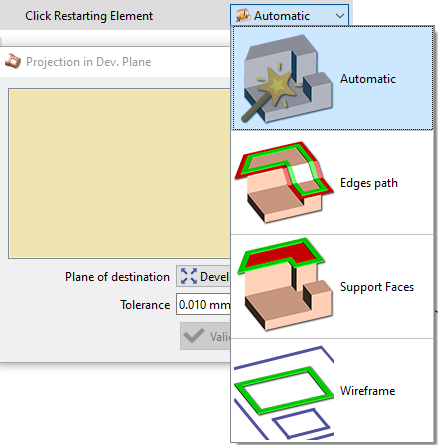

Clicking on the 綠色 + Icon will give us access to choose the mode of profile creation:

時會開啟對話方塊。自動 讓軟體選擇最佳方法來選取輪廓。

邊緣路徑 允許直接選取實體的邊緣，無需事先擷取 2D 幾何圖形。

支援面 提供只需點擊曲面即可選取多個輪廓的功能。

線架構 允許選取實體上任何繪製或現有的線架構。

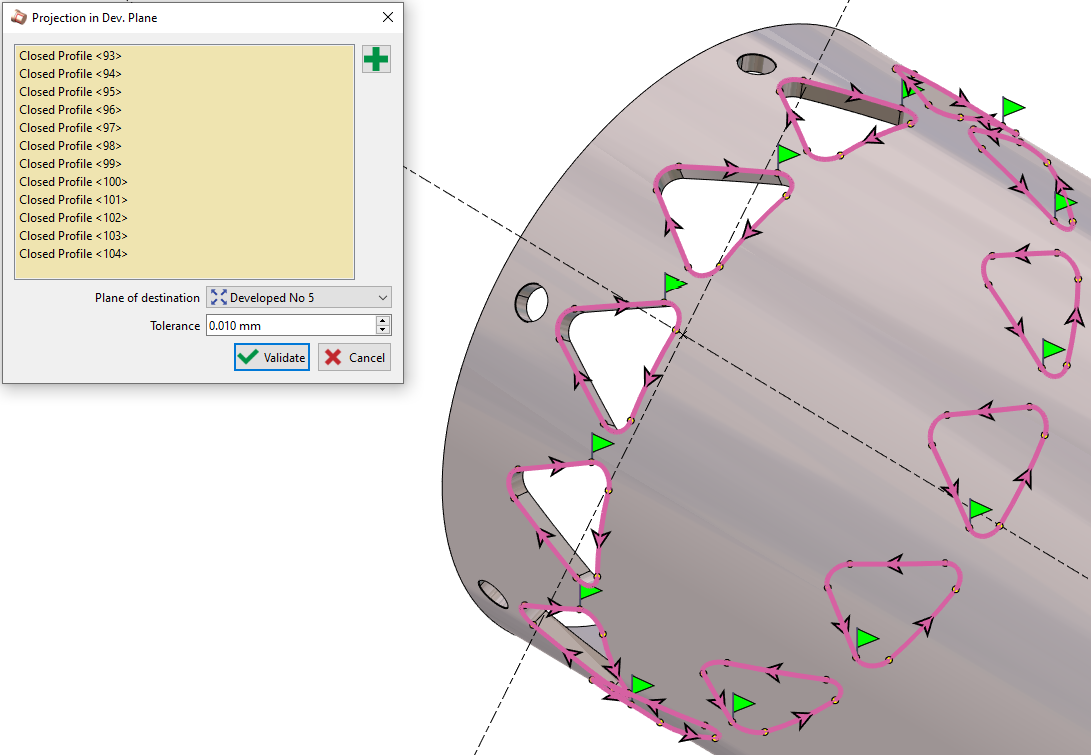

在多次選取輪廓後，連續性會套用在 0° 和 180° 位置的元素上。孔洞也不會被考慮在內。

使用者現在也可以手動新增或移除視窗中的任何輪廓。

Watch a video demonstrating the various features added for Developed Plane.

工作平面建立後，這非常簡單：像平常處理任何其他形狀一樣進行。只需確認您目前正在展開平面中工作。

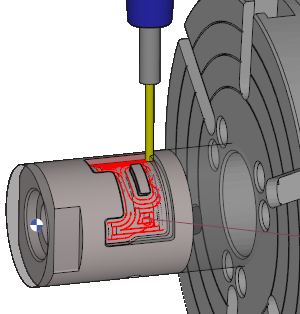

您可以程式化任何 2 軸操作，就像我們在範例中展示的挖槽一樣。

您可以觀看有關如何投影輪廓並在展開平面中加工它們的影片：

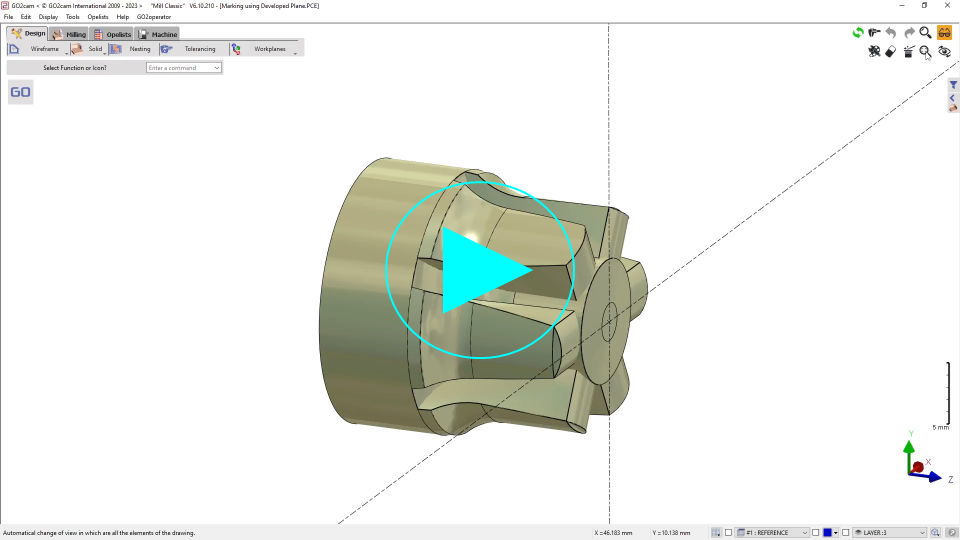

這裡有一個影片，我們將文字包覆在圓柱體上，然後在展開平面中程式化一個標記操作：

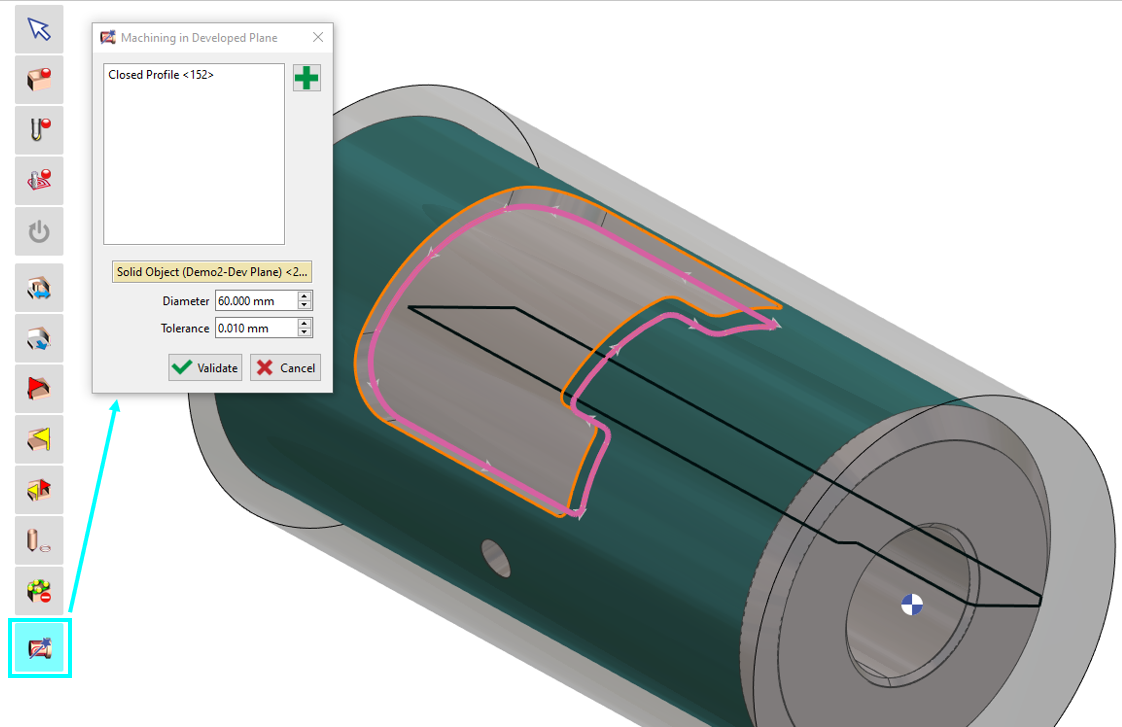

當您選擇要加工的幾何圖形時，可以使用展開平面功能。點擊幾何圖形選擇選項後，將會顯示代表展開平面加工的圖示。選取要在展開平面中加工的所需輪廓。對於直徑，您可以手動輸入值，或選取您的實體，直徑將會自動填入。驗證後，繼續選擇適當的刀具和加工循環。
