定義

工作平面由三個互相垂直的方向 X、Y 和 Z 定義。工作面為 XY，刀具始終沿著目前平面的 Z 方向。

進入 GO2cam 時，已建立一個平面；稱為 參考平面 在銑削和 EDM 中， 旋轉平面 在車削中（工作面為 ZX）。

在某些特定情況下（例如四軸加工），您需要建立對應於零件其他面的新平面。

所有必要的建立指令都已提供。

此 建立的平面始終成為目前平面 .

但建立新平面不會改變目前的視圖。您可以透過選項來更改此行為 在新建立的平面視圖中定位 ，可在「工具 > 選項 > 顯示」中找到。

展開平面是特例：它會成為目前平面，並且視圖會 也已更改 .

平面列表

您可以從互動式狀態列存取現有的工作平面列表。使用此列表，您可以：

  • 透過從列表中選擇新工作平面來更改目前工作平面。

  • 透過勾選方塊來僅查看屬於目前工作平面的圖素

  • 透過點擊屬於某個圖素的圖素來更改目前工作平面：點擊吸管，然後點擊圖素。

您也可以透過右鍵點擊平面的座標軸系統並選擇「定義為目前平面」來更改平面。


座標軸系統

顯示工作平面的座標軸系統

設定

您可以 顯示座標軸 對應於現有的工作平面。座標軸系統也指示了 平面編號 ，此編號也可在平面列表中找到。

顯示設定在過濾器對話方塊中：

  • 若要僅顯示目前平面座標軸系統，請保持自動模式

  • 若要顯示所有現有平面的座標軸系統，請勾選「可見」模式中的圖示

  • 若要顯示任何座標軸系統，請勾選「隱藏」模式中的圖示。

顏色約定

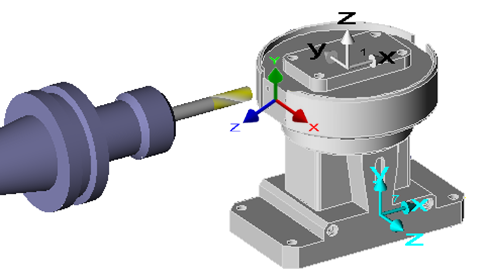

此 目前工作平面 以 3 種顏色顯示。

在此，目前平面是第 8 號平面。

如果它不是目前工作平面，則 參考平面 顯示為 白色 顏色（第 1 號平面）。

所有 其他現有平面 都顯示為淺 藍色 .
