Most of the time, 一個新建立的平面會被設計 相對於目前的工作平面 在控制列中定義。我們建議您在設計工作平面之前檢查其正確性。當您設計工作平面時，它會自動成為目前的工作平面，並顯示在作用視窗中。系統會自動指派一個不可修改的指令編號。

工作平面建立指令

平面建立指令可在「工作平面」選單中取得：

圖示	名稱	說明
	平面建立	統一的指令，允許多樣化的工作平面建立模式。使用者可以選擇他們最習慣的方法，並且可以適應各種情況。啟動指令時，螢幕右下角會出現一個藍色立方體，使用者可以直接點擊立方體上的任何面，以快速產生該方向的平面。在螢幕右下角的互動式主軸系統, 也會啟動指令，方法是點擊並拖曳其原點到所需的點或面。
	輪廓切削平面	建立一個專門用於稱為「輪廓切削」的加工循環的平面。
	展開平面	繞著一個軸建立展開的平面。
	展開平面投影	將幾何圖形投影到展開平面。

圖示	名稱	位置	說明
	變更平面	編輯/變更平面	此指令有助於變更線架構或實體圖元的工件平面。
	零件定位	設計/線架構/清理設計/實體/修復	將零件定位在參考平面上；點擊零件上的 3 個點：新原點、X 方向、Y 方向。
	從 2D 設計 3D	線架構/清理	將 2D 草圖的視圖和細節定位在 3D 空間中。
	軸平面	在車床環境中設計/零件設計/軸平面	建立一個軸平面。

下表提供給長期使用者和 GO2cam 舊版本的使用者，以方便他們轉換到新版本。所有先前可用的指令仍然可以重現，但過程更加統一。

舊版本			從 V6.12 開始

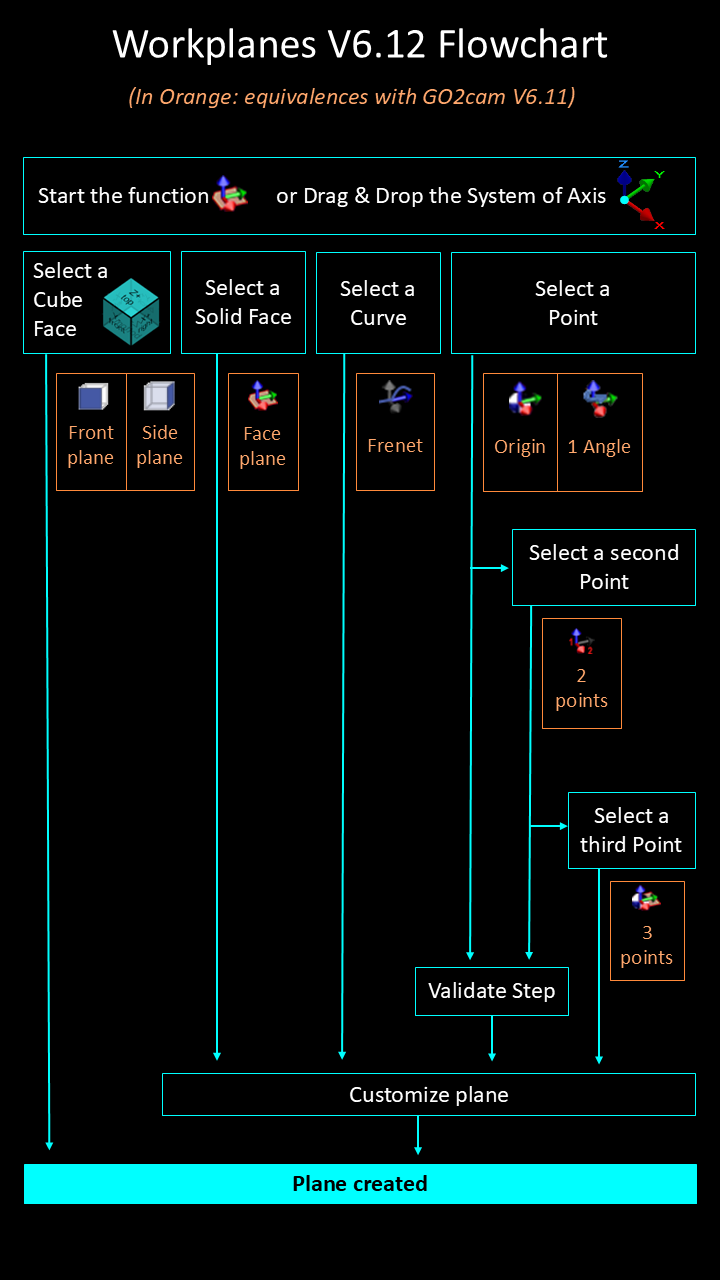

圖示	名稱	說明		所有列出的指令都已合併為單一指令。請參閱下方的流程圖，其中顯示了新的處理程序以及它們如何產生先前指令的結果。
	3 點 X 或曲面平面	透過 3 個點建立平面，這些點依選擇順序定義：原點、X 方向和 Y 方向。在實體上，您可以直接點擊一個面。透過點擊圓柱體，您可以建立對應於該形狀 Z 方向的平面。
	2 點 X 平面或截面	透過 2 個點建立，這些點依選擇順序定義：原點、X 方向。它垂直於目前平面。
	1 角度平面	相對於參考平面（目前平面），透過繞著 X、Y 或 Z 軸旋轉來建立平面。
	原點平面	建立一個與目前平面平行且具有不同原點的平面。
	3 點或曲面平面	透過點擊 3 個點來建立平面，然後您可以交換軸，最後選擇平面原點。
	前平面	自動建立前平面，相對於目前平面。原點與目前平面相同。
	側平面	自動建立側平面，相對於目前平面。原點與目前平面相同。
	手動平面	透過手動選擇位置來建立平面
	弗雷內平面	建立一個垂直於圖元末端的平面，且 Z 軸與圖元相切。
	3 角度平面	透過角度組合建立平面：CAC (ZXZ)、CBA (ZYX)、CBC (ZYZ) 或 CAB (ZXY)。
