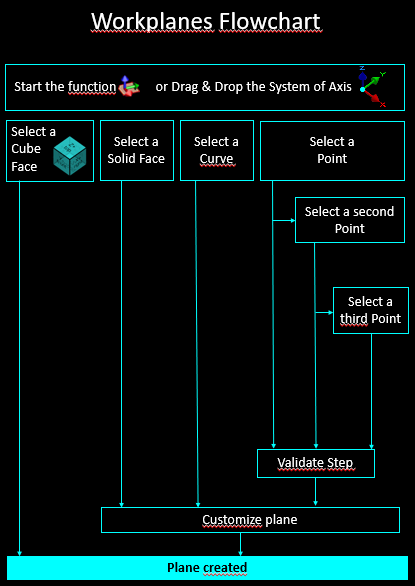

若要建立平面，請導覽至 "工作平面" 選單並選擇 "建立平面"。 建立平面提供四種產生平面方法：
請注意， 互動式主軸系統 提供與建立平面完全相同的功能。 |
|
|
|
||
|

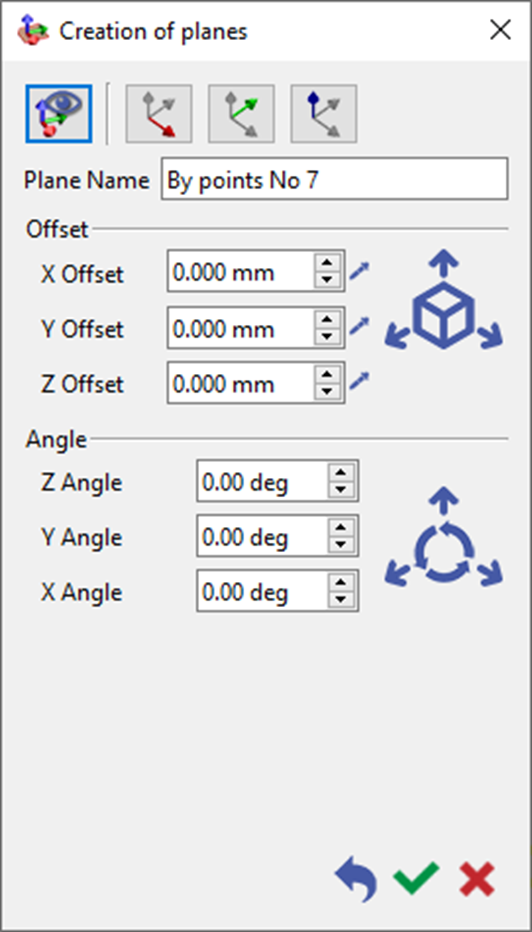

當存取 建立平面 功能時，會出現如下對話框。此對話框引導使用者透過 選擇點 .
來建立平面。 |
當透過選擇實體面建立平面時，平面編輯對話框會自動開啟。
|
|
|
當建立平面的對話框展開以進行進一步編輯時，可以執行諸如定向軸方向、命名平面、應用偏移或指定角度調整等操作。
-
點圖素，
-
圖素端點（2D 或 3D），
-
交點，
-
任意點，
-
透過其座標的點。
1. 標準平面
|
若要建立標準平面，請使用位於底部的藍色立方體對齊主軸系統。只需點選立方體的任一面，即可立即產生對應於該面的標準平面。 建立標準平面時，不會出現編輯對話框，因為它們在點選藍色立方體面時會立即驗證。 |
藍色立方體
|
|
|
|
2. 從實體面建立平面
|
當從實體面建立平面時，只需在模型中選取所需的麵，就會自動產生一個與該麵對齊的平面。
也可以透過在麵上按右鍵並選擇 曲面上的平面 功能來建立平面。
|
|
||||

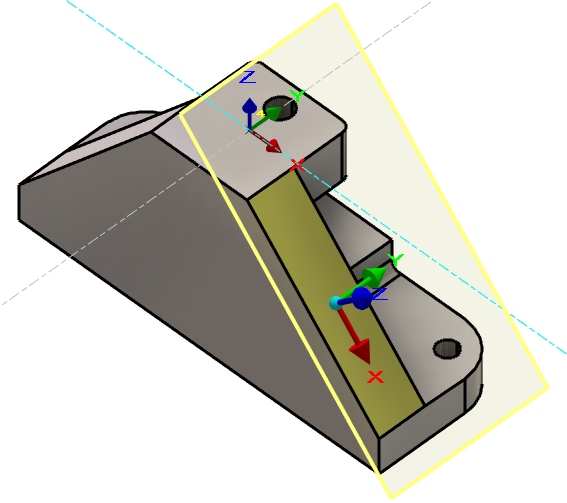

3. 透過選取曲線建立平面
|
通常稱為 Frenet 平面，利用模型中的曲線圖素。選取曲線上的點會產生 Frenet 平面。此平面的法向量在選取的點處與曲線相切。 |
|
|||
4. 透過選取點建立平面（ s )
|
單點平面 若要建立單點平面，請在 3D 空間中指定單一點來定義平面的原點。建立後，可以透過繞原點的平移或旋轉來調整平面的方向，以達到精確對齊。
|
|
|||
|
兩點平面 若要建立兩點平面，請先選取第一個點作為平面的原點。然後，選取第二個點來定義平面 X 軸相對於原點的方向。確認後，可以透過可選的平移或旋轉來進一步調整平面的位置或方向。
|
|
|||
|
三點平面 若要建立三點平面，請指定三個點：第一個點定義原點，第二個點決定 X 軸方向，第三個點建立 Y 軸方向。此配置設定了平面的方向和法向量。驗證後，可以透過可選的平移或旋轉來進一步調整平面的位置或方向。 |
||||
|
|
|

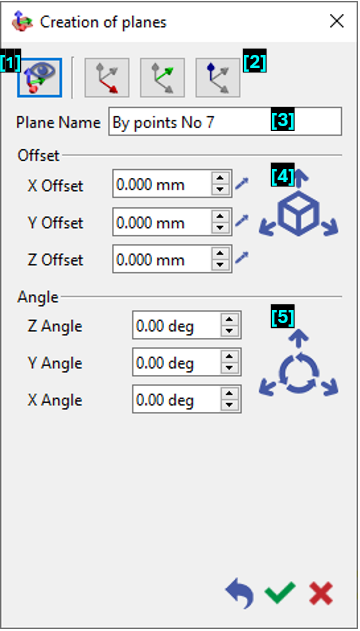

此命令用於根據 目前視圖的位置 . |
|
定向軸方向 透過選取麵、線段或兩點來建立自訂工作平面。 |
||
|
指派名稱 給正在建立的平面。 |
||
|
偏移平面 透過使用吸管工具選取點或輸入特定的 X、Y 和 Z 偏移值來完成。 |
||
|
新增角度 以調整平面的方向 |
||
|
|
