建立一個專用於 輪廓線切削 循環的平面。

此平面會自動垂直於當前平面，並相對於 ZX 平面定義角度。

建立輪廓線切削平面

  • 選擇當前平面（ 1 )

  • 輸入角度值 A

  • 左鍵點擊將作為平面原點的點。

範例

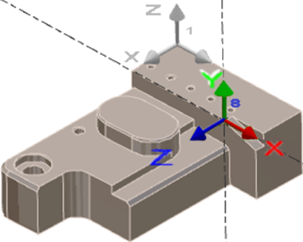

當前平面是參考平面（ 1 ），角度為 90° ，原點與參考平面的原點不同。

一旦平面（ 8 ）建立，斜度幾何必須在同一平面上建構，最後可以定義輪廓線切削加工（仍在同一平面上）。
