簡介

刀具的建立與定位。

此功能是 第二階段 您需要加工的刀具建立過程。

The 第一階段 (Cutting Profile of the Tool) enables to calculate the cutting face of the tool relative to the shape to machine.

接著，此第二階段定義側邊錐度角和刀具定位，並生成用於 4 軸加工的幾何圖形。

建立刀具


完整刀具建立對話方塊已進行改善。

1. 填寫對話方塊的參數：

側邊錐度 :

這有助於排出切屑。

  • 輸入 角度值 .

  • 透過給定 最大角度 值來定義哪些圖素被處理。

  • 最後，告知 GO2cam 是否 非切線圓弧 被處理。

以下是我們使用不同參數值計算的範例：

最大角度 = 30°；非切線圓弧：否

最大角度 = 70°；非切線圓弧：是

定位 :

  • 反轉刀具 : 刀具反轉，使切削刃定位在底部噴嘴側。

  • 傾斜刀具 : 刀具相對於 面錐度角 傾斜，使零件幾乎垂直且加工更精確。

  • 刻度盤 : 它允許選擇刀具相對於軸的位置。點擊代表所需位置的圖示。

    • 偏移參數允許移動零件相對於 XYZ 標記。

切削的起點和終點 :

您可以定義 超長度 在輪廓的兩端。

輸入所需距離。

自動 螺紋點 會以相同值垂直於輪廓創建。

2. 點擊第一階段定義的輪廓。

注意 : 輪廓的方向決定了線材的側面（相對於其他定位參數）。

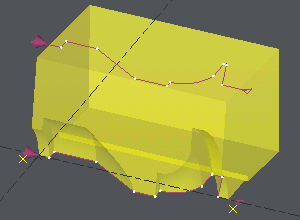

現在一切都已準備好進行加工：選擇一個 4 軸輪廓/輪廓循環，並顯示頂部和底部輪廓。
