介紹

建立您所需加工刀具的切削面。

此功能是 第一階段 您需要加工的刀具建立的

它能夠計算出正確的刀具輪廓。您只需要 顯示最終形狀 零件的 切削角度 ，刀具的切削面將會自動計算。

此 第二階段 (建立整個刀具) 定義側斜角和刀具位置，並建立用於 4 軸加工的幾何圖形。

要建立刀具的切削面

首先，您需要繪製 最終形狀 要獲得的

繪製時必須嚴格遵守一些非常精確的規則：

  • 幾何圖形必須是 封閉 .

  • 此 較小直徑 繪製在 Y 軸 .

  • GO2cam 會自動在加工輪廓的末端創建超長，因此最好在計算時 繪製一些垂直線段 在每個末端先

所有這些規則在我們的範例中都得到了嚴格遵守。


填寫對話框：

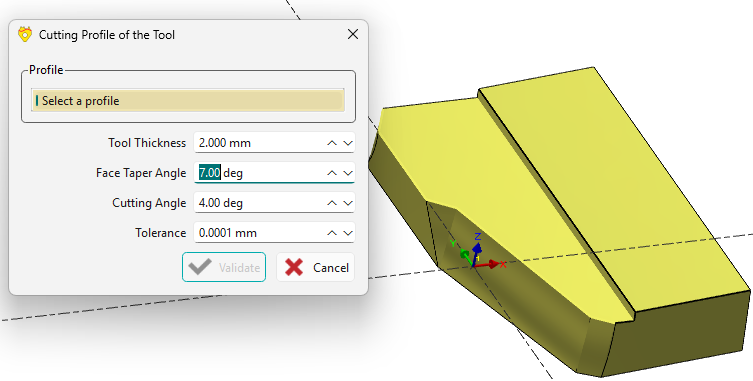

最重要的兩個參數由字母標示 A 和 B 在下面的圖像中。

A 是 面斜角 ，而 B 是 切削角度 。有一個自動旋轉將切削面定位在 X 軸上，如範例所示。

只要更改參數，結果就會動態預覽。

STTM -20260126-111106.png

點擊輪廓，點擊 輪廓 OK 進行驗證。

GO2cam 只保留有用的幾何圖形，並創建刀具的「影像」。您現在需要進入下一個階段：建立整個刀具。
