加工模擬是CAD/CAM程式設計中的重要步驟。

它能夠控制和驗證加工過程，偵測程式設計錯誤，並檢查與機台環境及刀柄的潛在碰撞。

• 模擬可透過以下方式存取： 在 轉NC碼 功能區的 選擇動態、刀具路徑或快速3D模式。

• 也可在 加工樹狀圖中 中透過右鍵點擊操作來存取。在這裡，您可以在銑削中進入動態、刀具路徑和快速3D模式。

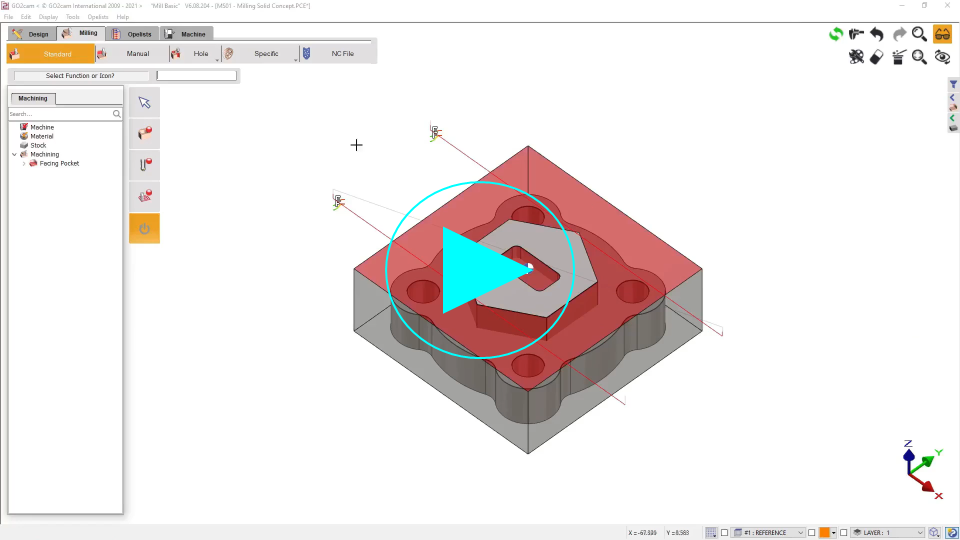

• 您也可以在建立操作後，透過右鍵點擊背景並選擇「模擬」，立即視覺化模擬。

跳至循環

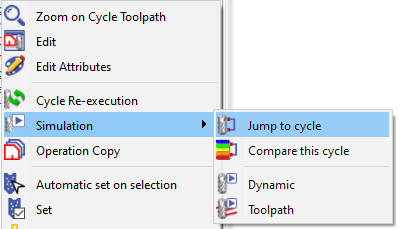

引入一項新功能，讓您無需計算先前操作即可立即執行特定循環的模擬。此功能在加工樹狀圖中對所有銑削和車削操作均可用，位於 模擬 > 跳至循環 選項下。

• 連續

點擊「播放」圖示將連續執行模擬。

• 逐步

點擊此圖示以啟動 逐步 模式。您也可以按下鍵盤上的空白鍵。

座標 ：點擊此按鈕可顯示模擬刀具路徑點的座標。

還提供了一些其他有用的資訊：

• 對話方塊標頭中：循環名稱、工作平面、刀具名稱

• 運動性質：線段、順時鐘圓弧或逆時鐘圓弧、快速移動等。

• 元素的長度 (L) 和半徑 (R)

• 進給值。

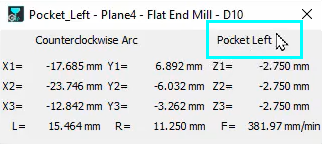

• 現在為我們模擬的每個操作顯示 原點名稱 。原點的標籤（在此案例中命名為「 左側挖槽 」）可在右上角的座標對話方塊中看到。

座標對話方塊現在更容易閱讀，具有粗體文字和清晰的圖示，用於顯示關鍵詳細資訊。

• 改進的可見性 ：循環、刀具和平面名稱現在顯示在對話方塊內，並帶有各自的圖示，而不是在橫幅中。

選項 ：顯示、碰撞偵測和精度、影像建立等的調整。

在動態模擬中：

• 顯示：實體和隱藏線、實體、隱藏線、設定時暫停、循環變更時暫停

• 刀具路徑：顏色選擇，

• 碰撞偵測：與工件夾具、與零件

• 精度、刀具精度、循環顏色、簡化加工。

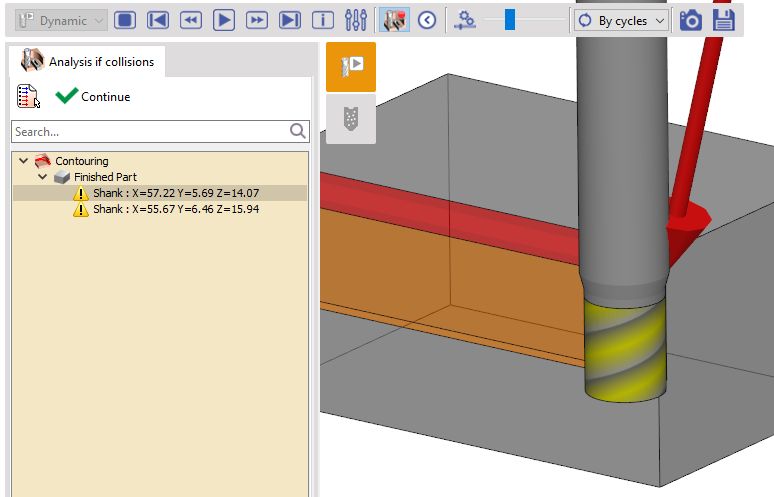

碰撞分析 （僅限動態和快速3D）。

如果在選項對話方塊中開啟了選項，則會偵測到碰撞並以樹狀結構顯示。圖示旁會出現一個氣球來顯示狀態：

• 綠色：無碰撞。

• 橘色：偵測到過切。刀具似乎切削了過多材料。例如，如果您在操作中定義了負餘量，就會發生這種情況！

• 紅色：偵測到並分析了碰撞。

點擊圖示時，您會開啟碰撞樹狀結構。在這裡，我們會收到關於碰撞元素的資訊：成品或素材與刀具（切削部分）、刀柄或刀架的碰撞。也會提供碰撞點的座標。螢幕上，紅色箭頭顯示碰撞位置，接觸點在素材中以紅色顯示。

顯示/隱藏每個可用模擬的不同額外功能。

控制 模擬速度 使用游標。點擊此圖示可重設為預設速度。

選項

提供不同的 刀具路徑顯示 模式；刀具路徑的顏色在選項對話方塊中定義。

在「刀具路徑」模擬中：

• 標準：我們顯示刀具和刀具中心線的刀具路徑

• 無刀具：不顯示刀具，刀具路徑為刀具中心線

• NC路徑：模擬遵守刀具路徑參數（零件、左偏移或右偏移）

在「動態」模擬中：

• 無：不顯示刀具路徑的軌跡

• 按循環：刀具路徑按循環顯示

• 按層：刀具路徑顯示每個Z層

• 按長度：刀具路徑根據選項對話方塊中定義的長度顯示。

建立一個 影像 在任何時刻的模擬。影像儲存在IMG目錄中。提供四種檔案格式：*.BMP、*.JPG、*.PNG、*.TIF（僅限動態和快速3D）。

建立STL檔案： 在時間 t 的素材被建立並匯出為*.STL檔案格式。檔案儲存在Ascii目錄中（僅限動態和快速3D）。

• 當我們退出模擬時，我們 保留視圖和縮放級別 ， we have defined during simulation.

• 我們現在可以 編輯任何循環 在執行模擬時，只需在加工樹狀圖中雙擊它即可。

• 簡化加工 選項：

  • 預設情況下，兩個新的4軸同步粗加工循環的模擬是透過固定零件和旋轉刀具來實現的。為了更真實（但計算時間更長），您可以關閉選項對話方塊中的「 簡化加工 」選項。

  • 攻牙操作 ：我們可以模擬 攻牙步驟 在關閉「簡化加工」的情況下。

啟動逐步模式時，速度會自動設為預設值；現在，如果游標值低於預設值， 我們在逐步執行時保持較慢的速度。

此新行為使得能夠模擬展開平面上的刀具路徑，例如車銑床上的包覆溝槽。以前，模擬總是太快了！

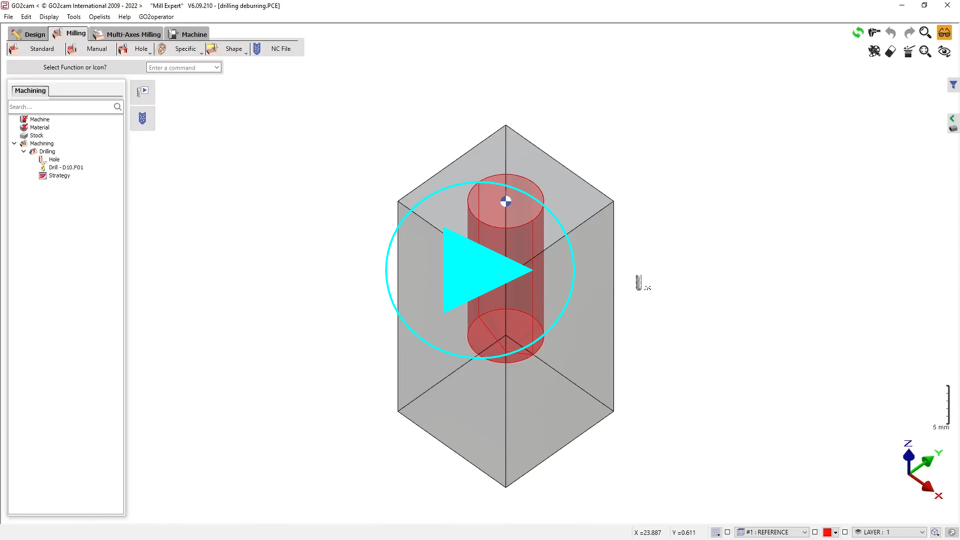

您可以在模擬中觀看關於去毛邊和斷屑座標的影片：

您可以在模擬中觀看關於循環中斷和攻牙步驟的影片：
