簡介
GO2cam 開放給廣泛的 CAD 軟體，以獲得最大的 CAD 軟體相容性。
我們可以區分兩種 CAD 檔案類型：
-
檔案，具有 標準 格式（如下表中的 S ）：這是中間交換資料格式。最著名的是用於 2D 的 DXF 和用於 3D 的 STEP，
-
檔案，具有 「原生」 格式，來自主要 CAD 軟體（表格中的 N ）：這表示我們直接讀取以 CAD 軟體屬性格式儲存的檔案。
可用的實體介面列表以及每個介面的更新版本可在「 說明檔 」選單，然後是「 關於 」，最後是「 介面 ’.
此對話方塊中也提供「 2D 介面列表 」。
|

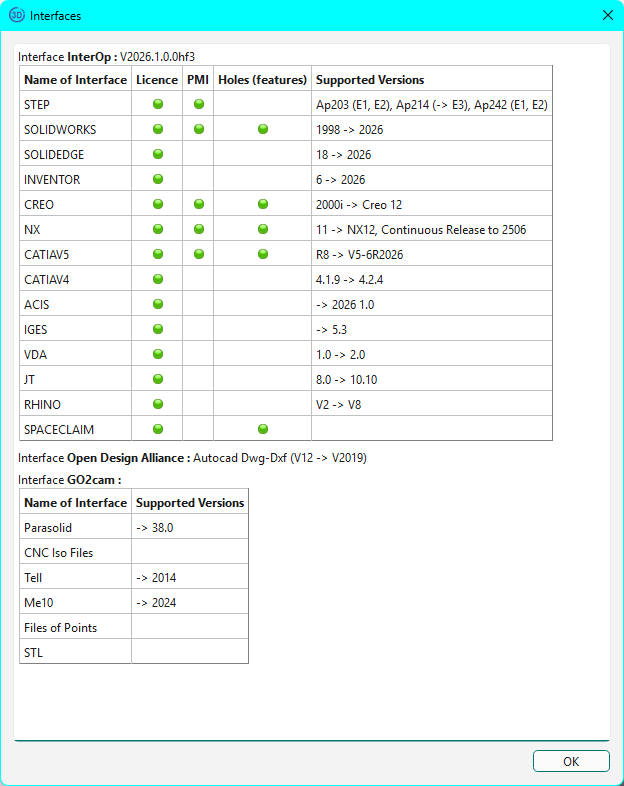

用於 3D 介面列表的對話方塊，可透過說明檔選單然後關於存取，已重新組織成表格形式以便於視覺化。 該對話方塊還顯示每個介面可用的特徵（PMI、孔）。綠色或紅色氣泡表示特徵是否已啟用。
|
|
特殊情況：讀取孔特徵
|
一些原生介面 包含孔特徵 在 CAD 軟體中定義：
要在 SolidWorks 中啟用此功能，您必須先設定 Delmia 設定。在 SolidWorks 中，前往工具 > 選項 > 搜尋 > Delmia。然後在「孔精靈/工具箱」頁面，設定選項「 包含 DELMIA 應用程式的資料 ’. |
|

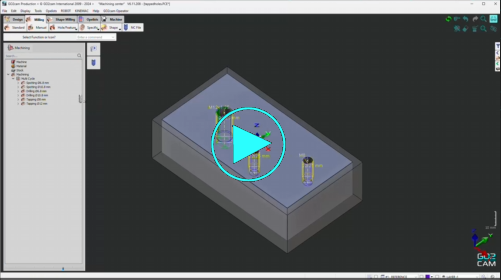

Watch how holes features are read and machined from a Solid Works native file.
CAD 介面表格
表格中的資訊：
-
Some interfaces are optional and pointed out in 綠色 ,
-
我們提供檔案格式副檔名、介面類型（原生或標準）和版本。
-
我們精確說明在 CAD 檔案中讀取的元素類型，
-
可以導入 PMI，以獲取更多詳細資訊： PMI .
|
|
某些 CAD 介面版本已在 2026 版本中更新：
此外，新增了讀取 SpaceClaim 格式 *.scdocx 的功能（僅識別並導入實體）。 |
|
|
介面 |
格式 |
類型 |
2D |
實體 |
曲面 |
網格 |
PMI |
版本 |
註解 |
|
Acis |
SAT SAB |
N |
|
|
|
|
|
最高至 2026 1.0 |
|
|
Autocad |
DWG DXF |
N S |
|
（Acis） |
|
|
|
V12 至 V2019 |
最受歡迎的交換翻譯器。 能夠讀取來自 Mechanical Desktop 的實體模型，檔案格式為 dwg。需要 ACIS 介面！ |
|
Autodesk Inventor |
IPT IAM |
N N |
|
|
|
|
（STEP） |
6 至 2026（零件） 6 至 2026（組件） |
|
|
Catia V4 |
MODEL
|
N
|
|
|
|
|
|
4.1.9 至 4.2.4 |
|
|
Catia V5 |
CATPART CATProduct |
N N |
|
|
|
|
|
R8 至 V5-6R2026 |
|
|
Creo / Pro-Engineer |
PRT ASM |
N N |
|
|
|
|
|
ProE 2000i 至 Creo 12 |
讀取孔特徵。 |
|
HPGL |
HPG |
N |
|
|
|
|
|
|
Hewlett Packard 圖形語言。 |
|
孔特徵導入
|
FTE |
N |
|
|
|
|
|
SolidWorks 2019（32 位元和 64 位元） Inventor 2012（32 位元和 64 位元） |
讀取 SolidWorks 和 Inventor 的 孔屬性 。與安裝在 CAD 軟體中的外掛程式連結。 從 GO2cam V6.11 開始，不再提供外掛程式。孔特徵可以直接從原生 CAD 檔案讀取（請參閱上方表格中的列表）。但 GO2cam 仍能讀取舊的 FTE 檔案，以確保相容性。 |
|
Iges |
IGES
|
S
|
|
|
|
|
|
最高至 5.3 版本 |
|
|
JT |
JT |
S |
|
|
|
|
|
8 至 10.10 |
讀取實體（3D）和網格（3D） |
|
ME10 |
MI |
N |
|
|
|
|
|
最高至 2024 |
平面和細節均已管理。 |
|
NC程式 |
ISO |
S |
|
|
|
|
|
|
刀具路徑將作為幾何圖形恢復。 |
|
NX |
PRT |
N |
|
|
|
|
|
11 至 NX12，持續更新至 2506 |
讀取孔特徵。 |
|
Parasolid |
X_T X_B |
N N |
|
|
|
|
|
最高至 38.0 版本 |
由 Siemens PLM Inc. 開發的實體引擎。主要是 SolidEdge 和 SolidWorks 的實體建模器。 |
|
Rhino |
3DM |
N |
|
|
|
|
|
V2 至 V8 |
|
|
Solid Edge |
PAR PSM |
N N |
|
|
|
|
（STEP） |
V18 至 2026 |
|
|
SolidWorks |
SLDASM SLDPRT |
N N |
|
|
|
|
|
1998 至 2026 |
|
|
SpaceClaim |
SCDOC SCDOCX SCDOX |
N N |
|
|
|
|
|
|
必須與 ACIS 介面組合購買。 讀取孔特徵。 在 *.scdocx 格式中，僅識別並導入實體。 |
|
Step |
STP
|
S
|
|
|
|
（AP 242） |
|
|
|
|
Stereolithography |
STL |
N |
|
|
|
|
|
|
僅導入網格（多面體）。 |
|
Tell 2D |
TEL |
N |
|
|
|
|
|
最高至 2014 版本 |
點、線和圓將被恢復。 |
|
VDA |
VDA |
S |
|
|
|
|
|
1.0 至 2.0 |
VDA：德國汽車工業協會。
|
