修订是主要用于 修复软件问题 的 GO2cam 版本。修订版本以 201、202 等数字标识,大约每月发布一次。

有时会添加次要改进,它们在此文档中进行了描述。有关所有更正列表,请 点击此处 .

V6.12.208

改进

2025年10月07日

主题

类型

主题

说明


车削几何


局部余量

我们改进了局部余量显示:文本大小、位置和当前选定段的突出显示。


铣削特征


设置

特征识别:在“设置”对话框中,我们添加了一个新的复选框,可以选择是否 将标准模型应用于孔。

如果选中并且没有用户模型与识别出的孔匹配,则不应用标准模型,并且孔不会被加工。


加工通用


轮廓

基于隐藏几何体的加工轮廓在编辑操作时不可见!

我们改变了这种行为,现在在编辑加工时轮廓可见,即使相应的几何体被隐藏。

V6.12.206

改进

2025年07月29日

主题

类型

主题

说明


线框设计


读取点文件

在车削中读取点文件时,现在可以选择坐标是以 XYZ 还是 ZXY 表示,以便在旋转平面中创建点。


后处理器


PP 构建器

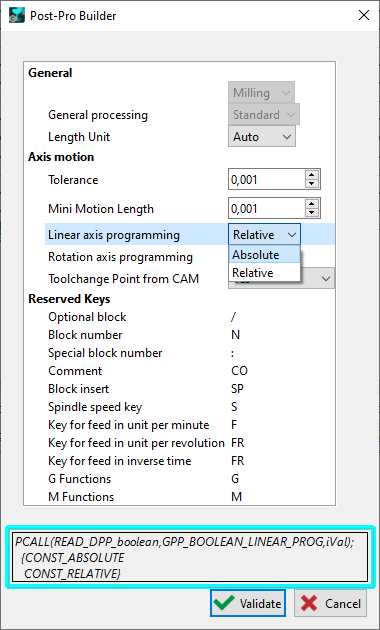

在参数表中,我们在对话框底部添加了一个字段,用于显示每个参数的 Pascal 函数 ID。

PP builder-keys.png

V6.12.205

改进

2025年07月08日

主题

类型

主题

说明


铣削


轮廓加工

轮廓加工中的 2 个新参数“线性超长”。

它们应用于轮廓的开始和结束。它们可以与开始和结束超长结合使用,后者在切线方向上扩展或缩短元素。

HELP  - Milling - Linear Overlength parameters for Contouring-20250709-113600.png


后处理器


PP 构建器

PP 构建器中的新按钮,可直接打开 G 代码文件。

V6.12.204

改进

2025年06月10日

主题

类型

主题

说明


GO2cam for SolidWorks


用户界面

在 SolidWorks 定制中,可以修改图标大小。

插件现在支持此功能。


网格设计


排版

现在可以对网格模型进行排版(STL 格式文件)


工作平面

improve5.png 4109.png

展开平面加工

改进了展开平面加工的新自动方法(在 6.12.202 中实现)。

现在,当您创建轮廓并且尚未输入直径时,只需单击参考圆柱体一次,即可创建轮廓并输入直径。

Improvement in machining in develope plane-20250610-070632.png


线切割几何

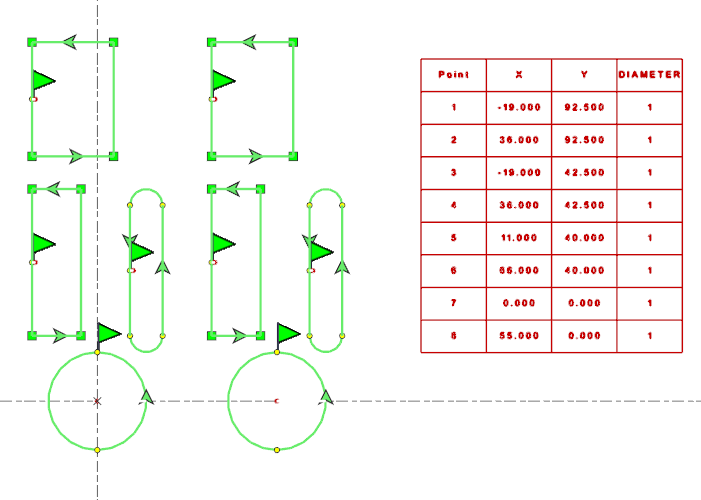

螺纹点表

创建带有螺纹点坐标表的宏 JavaScript。
可在 Web 门户上下载。

Threading Macro.png

MTE

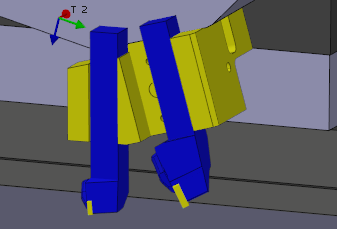

管理带有多个刀具的刀柄。

一些多任务机床可以安装带有多个刀具的刀柄,并提供例如 12 个刀位用于 24 个索引位置!

对于 GO2cam,每个刀柄以前只有一个刀具!一个索引位置和一个编号!从 V6.12.204 版本开始,我们可以管理这种情况!


HELP  - MTE Tooling Dual Tool angle index-20250527-101058.png


MTE


加工树

现在可以在加工树的“加工”行下访问“机床命令”技术功能。在机器人和瑞士加工项目中很有用。

V6.12.203

改进

2025年04月29日

主题

类型

主题

说明


线切割几何


螺纹点列表

零件分析中的新选项:导出螺纹点

导出螺纹点可以生成带有坐标和直径值的螺纹点列表。文件格式为 *.xml。

注意:零件分析也适用于 2D 轮廓!

HELP  - Wire EDM - Export of Threading points-20250421-062029.png


线框设计


菜单

“特定 EDM”菜单现在可在其他模块中使用。它称为“机械设计”,包括以下命令:

  • Alpha 循环

  • Omega 循环

  • 齿轮创建

  • 齿形创建

1new_WIREFRAME.png 1New_SOLID.png

线框

和实体设计


倒角创建

新选项反转倒角

当您使用 2 个值距离/距离绘制倒角时,现在可以反转 2 个选定元素或实体角的这两个值。

在仅线框模式下,距离/角度模式也可用。对于实体,请参见下文!

HELP - Design generalities - Invert the Chamfer-20250424-113349.png


实体设计


倒角创建

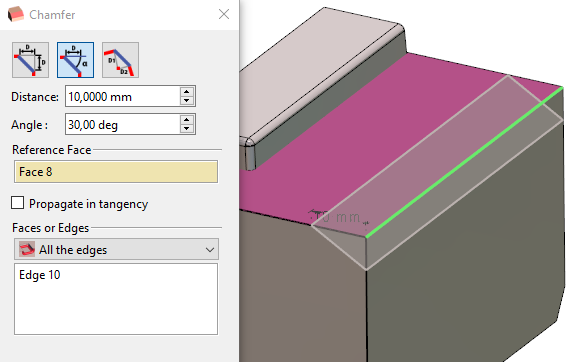

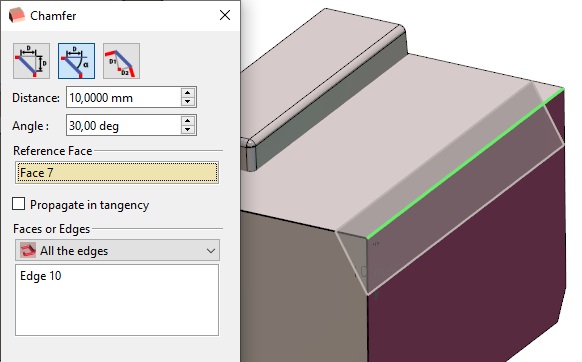

实体倒角:在距离/角度模式下,新增了选择参考面的能力。



实体设计


停止面

停止面中的多重选择

使用边缘路径模式,现在可以进行多重选择。


实体设计


简化

右键菜单中的“简化”现在会打开一个对话框,您可以在其中设置公差值。

右键单击实体 > 实用工具 > 简化


CAD 接口


接口版本

CAD 格式更新:

  • ACIS 2025

  • Catia V5 2025

  • Solid Edge 2025

  • NX 2412


CAD 接口


实体导入

如果 CAD 文件以曲面形式导入,我们会进行处理以自动将模型转换为实体。如果尝试失败,将显示错误消息。


CAD 接口


网格导入

炸开网格

我们现在能够炸开由多个独立组件组成的网格。这与实体的工作方式相同。如果网格是独立的,请右键单击,您会找到“炸开”功能,允许您将其分解为单个网格。


加工通用


机床包

对新功能的改进: 导出机床包

包导出以线程方式创建,以便能够继续在 GO2cam 中工作。

  • 如果文件创建非常慢,我们会打开一个窗口来查看创建进度。您可以随时中断此过程。

  • 您可以继续在 GO2cam 中工作,重放新零件,或在屏幕上移动...没有任何问题。

  • 如果您决定退出 GO2cam 并转到主页,并且某个过程仍在进行中,则会弹出一个对话框询问您是要中断文件创建还是继续。


加工通用


机床文件

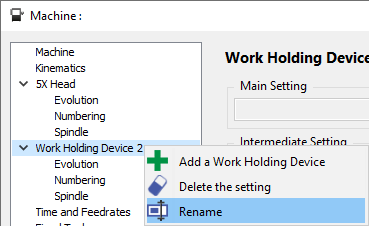

现在可以在树中重命名“工件夹具”的新功能。

您可以根据您的机床运动学随意命名。

Machine work device.png

加工通用


探测

现在支持在网格零件和毛坯上进行探测操作。


加工通用


自定义操作列表

“自定义操作列表”中有 2 个新参数可用

  • 特定冷却液

  • 步进进给


瑞士加工


X 位置

在 X 负方向编程操作

根据刀具方向和零件尺寸,仅当零件相对于刀具正确定位时,才能在 C 轴上进行轴向铣削。
默认情况下,加工在 X+ 方向进行,但现在可以在 X− 方向上进行加工。
这是瑞士加工的真正独特功能。

HELP  - Swiss Machining - X Position-20250408-120007.png


铣削特征


内切圆

内切圆的新参数。

  • 在 Opelists 中:该参数用于过滤和选择特征的刀具(在特征:刀具查找中)

  • 在带有特征和轮廓的铣削中:刀具查找器将考虑内切圆值;过滤器是最大刀具直径除以 2。

例如,圆或圆柱体的挖槽现在将定义一个直径的一半的过滤器!

右侧,我们看到内切圆直径为 15.06,半径为 7.503。刀具过滤器设置为 70.503 毫米。

Tool finder-612.203.png


铣削


MTE


同步

同步设置中的 2 项重大改进:

  • 在甘特图中,右键单击循环会打开弹出菜单,其中包含 编辑循环的新选项 。这将打开策略页面,如果您修改进给和速度,甘特图将自动更新。

  • 单击甘特图中的循环会在零件窗口中显示刀具路径和刀具。

MTE- Synchronication-20250422-051146.png


MTE


机床创建模块

3D 机床创建模块中的 2 项改进:

  • 复制几何体现在可用,如果您需要复制机床元件。

  • 运动学分析已改进:现在会告知您“可疑”轴,这些轴与机床矩阵略有不对齐。这些轴以前仅在编辑机床中突出显示,当然它们仍然如此。在“编辑机床”中,您可以修改它们以修复轴问题。

此模块仅供经销商使用。

V6.12.202

改进

2025年03月26日

主题

类型

主题

说明


工作平面



展开平面加工

展开平面加工的新自动方法。

这个新命令是一个向导,您应该:

  • 选择要加工的边

  • 单击要创建展开平面的零件直径。

完成后,将自动创建展开平面,并将几何体投影到平面和刀具路径中!此命令在车削配置中可用,在标准和手动菜单中,然后选择几何体。

Machining in Developed plane-20250402-064842.png


刀具


拉刀

用于创建拉刀的新工艺 :在夹持/刀架环境中创建 2 个元件(刀片和刀体)。

刀具文件现在直接创建在“拉削”菜单的刀具库中,并从“刀具库/成型刀具”环境中消失。


车削


拉削

现在可以对偏心拉削操作进行编程 .

以前,刀具必须与 Z 轴对齐。现在,借助新的计算方法,您可以对偏心拉削进行编程。

HELP  - Broaching- Off-center Machining-20250402-072244.png


Opelists / 策略


自动车削 Opelists

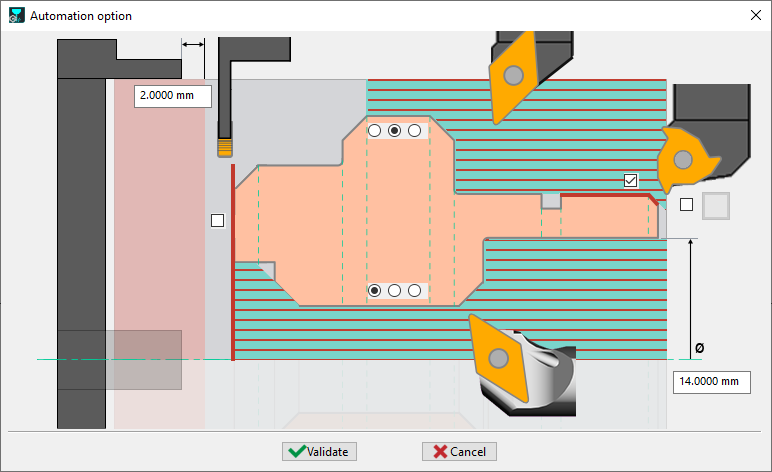

新的选项,可实现主轴上零件的完整加工

对于外部和内部加工,我们现在有 3 种加工模式:

  • 直至零件末端。

  • 直至最大直径

  • 直至肩部。

Automatic opelist.png

加工通用


原点表

如果一个操作在一个平面上编程并且在原点表中定义了一个特殊原点,并且如果另一个操作在同一平面上编程, 我们将相同的原点应用于此新循环。


Opelists / 策略


Opelists

我们添加了 3 个新函数,用于根据 X、Y 或 Z 恢复测量值并将其分配给 Opelist 中的参数。


模拟


展开刀具路径

启动逐步模式时,速度会自动设置为默认值;现在,如果光标值低于默认值, 我们在逐步运行时保持其缓慢。

这种新行为使得能够模拟展开平面上的刀具路径,例如在万能车床上进行包裹式凹槽加工。以前,模拟总是太快了!

Developed toolpath.png


模拟


轴显示系统

模拟中显示的轴系统根据每个模拟循环的加工平面进行修改。
