该指令作用于 实体和二维轮廓 :如果存在一个 单一实体 零件,它可以通过启动指令自动 恢复所有穿过 到相对面的形状。

  • 对于二维轮廓,必须在进行零件分析之前定义轮廓。 请参考本教程以完成流程。

Profilie Definition - WireEdm-20251024-063228.png

轮廓识别

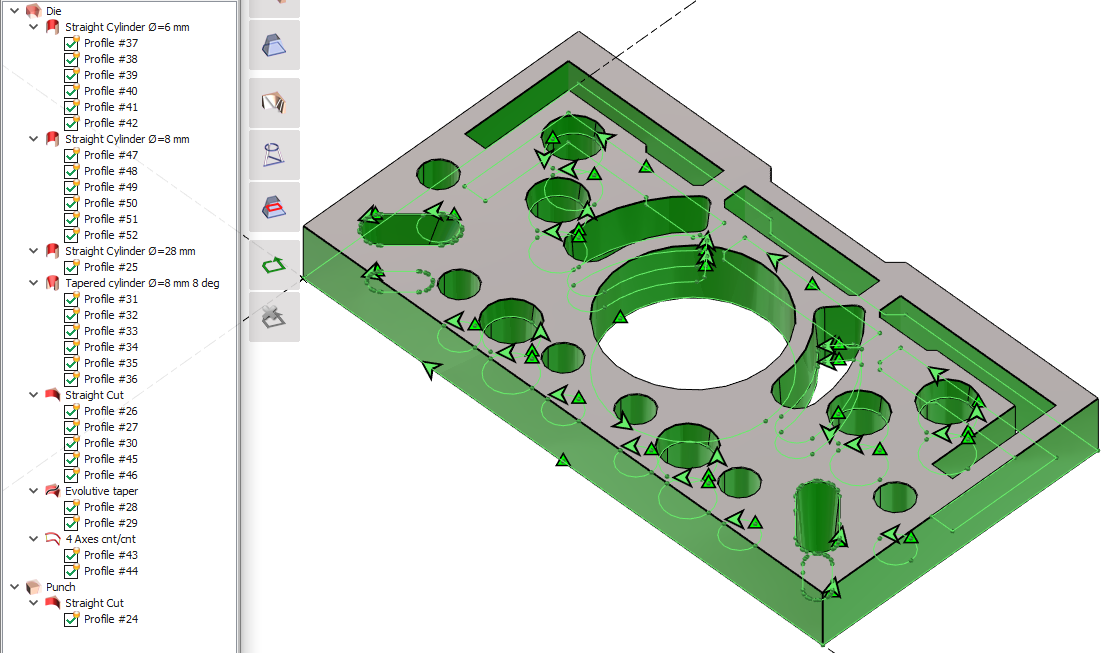

识别模具和冲头,以及所有其他形状,如圆柱体、恒定和渐变锥度、四轴形状。

创建一个树状结构来可视化和分析形状,它还提供了一些命令,例如轮廓上的自动螺纹加工。

您可以从树状结构中禁用/启用轮廓,以在屏幕上隐藏或显示它们。

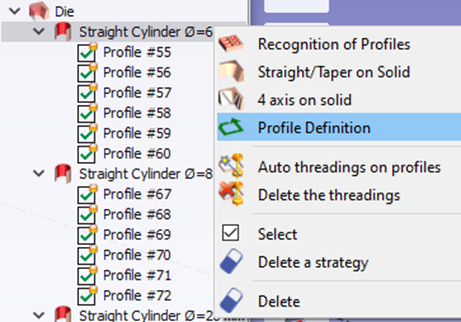

轮廓定义 可从轮廓树状结构中访问,以便在定义了 Z 截面后创建轮廓。

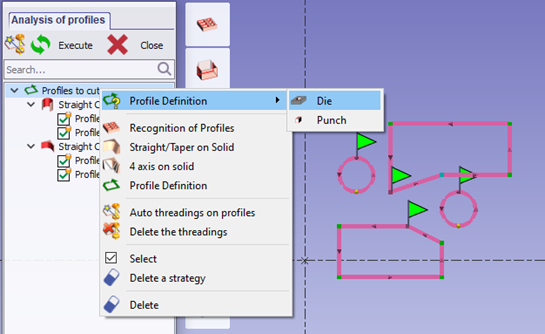

当轮廓由 Z 截面创建时,轮廓定义允许选择它是 模具或冲头 形状。

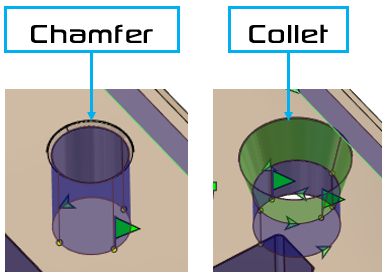

最大锥度角 允许您避免倒角但仍能识别套筒。



具有不同 Z 级别的面也被识别。

▶️ 您可以通过观看视频了解此命令的手动用法:

Profile recognition in wire edm.png

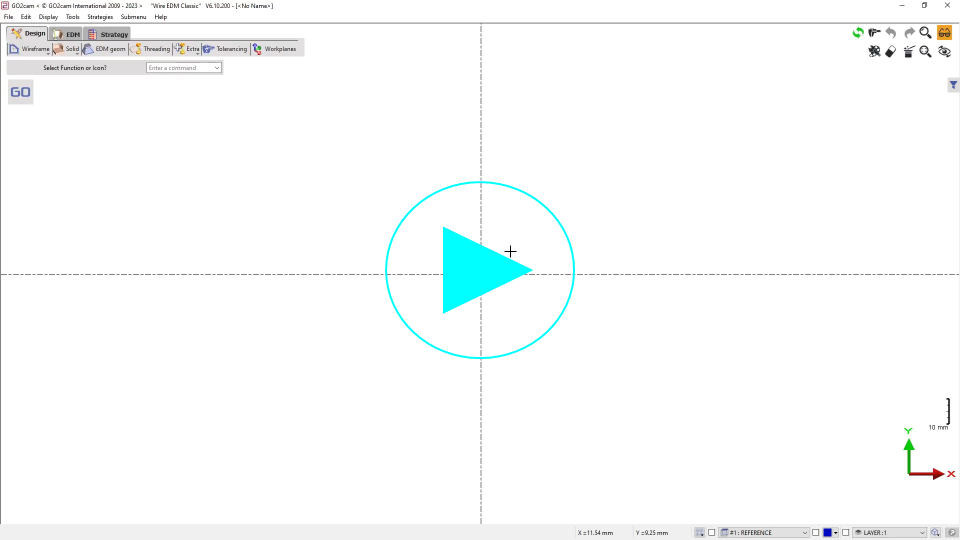

▶️ 您可以通过观看视频了解最大锥度角和具有不同 Z 级别的面:

Recognition of Profiles-20240814-111410.png

类型学

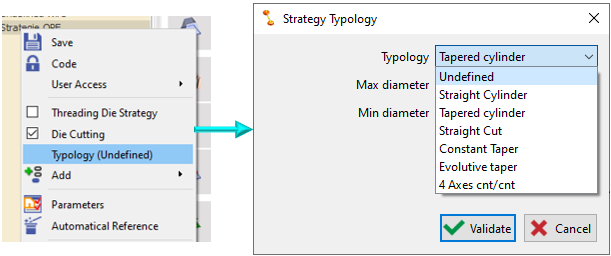

该概念的 类型学 已包含在 策略 的定义中。在创建或修改策略期间,右键单击它以访问类型学命令。

有几种类型可用:

  • 圆柱体的直线切削

  • 圆柱体的锥度切削

  • 直线切削(任意形状)

  • 锥度切削(任意形状)

  • 渐变锥度

  • 四轴加工。


对于直线和锥度切削轮廓,有两种类型可用,一种用于任意形状(直线切削、锥度切削),另一种用于圆柱体(直线圆柱体、锥度圆柱体)。这允许区分形状并定义单独的策略。

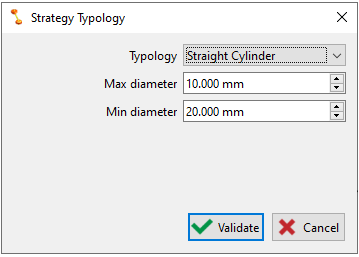

一个 最大直径 最小直径 也可以定义用于 圆柱体 类型。这有助于更好地分类和分组圆柱体类型学循环在加工树中。

Typology max dia.PNG

策略类型学窗口允许定义零件分析期间策略选择的自动化规则。

这大大简化了过程,如下所示:

  • 加载零件。

  • 启动自动零件分析。策略根据定义的类型学自动应用于每个轮廓。

  • 执行自动螺纹加工。

  • 执行以计算加工。

Part analysis.png

导出螺纹点允许生成带有坐标和直径值的螺纹点列表。文件格式为 *.xml。

注意:零件分析也适用于二维轮廓!

HELP  - Wire EDM - Export of Threading points-20250421-062029.png
