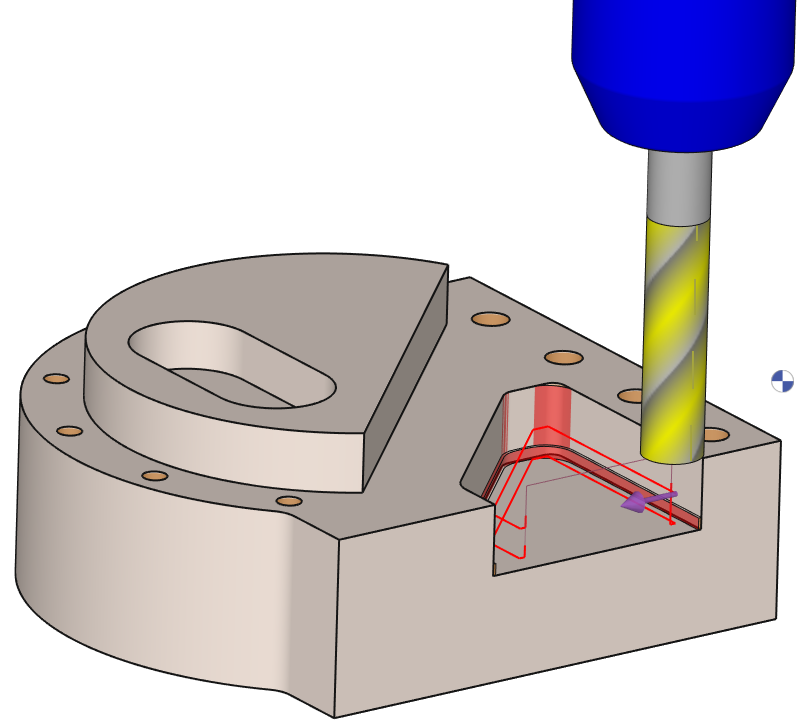

Takım yolu, G41 veya G42 telafisi ile açık veya kapalı olabilir. Helisel veya zikzak takım yolu programlamak için çeşitli seçenekler mevcuttur, ayrıca birden fazla XY geçişi tanımlamak da mümkündür.

• Sürekli (Helis): Kapalı bir profil etrafında helisel bir takım yolu tanımı.

• Zikzak Takım Yolu: Telafi değişikliği ile, alternatif olarak G41 ve G42 ile bir takım yolu tanımlayın.

• Birden Fazla XY Geçişi: Geçişler birbirine bağlı olabilir, takım geri çekme olmadan veya bağımsız, geri çekme hareketi ile.

• Dış Köşeleri Kontrol Et: Keskin kenarların kalitesini korumak için bir profilde, 2B veya 3B (katı) veya döngülerde pah veya radyüs ekleyerek keskin açıları kırmak.

Diyalog Alanı

Parametreler

Takım Yolu ve Telafi

Takım Yolu

Ofset Tipi

Köşe Tipi

R maks katsayısı

Pilot noktası

Kontür İşleme Stratejisi

2 Yollu Yol

Strateji

Yukarı doğru işleme

Giriş yüksekliği

Z Adımlarını Hesapla

Z Adımı (Ap)

Sürekli takım yolu

Sabit Z'de Son Paso

Sabit Z ile İlk Paso

Yanal Geçişler (XY)

XY kalınlığı

XY Adımı (Ae)

Sıkıştırılmış XY geçişleri

Toleranslar

XY Stok toleransı

Z Stok toleransı

Fazla kesme

Açık alanları yönet

Diyalog Alanı

Parametreler

Güvenlik (Z'de)

Hızlı hareket düzlemi

Güvenlik mesafesi

Z'de yaklaşma ve geri dönme

Yaklaşma yüksekliği

Geri çekilme yüksekliği

Geri dönme yüksekliği

Z yaklaşma ve XY giriş arasındaki hareketler

Giriş/çıkış modu

Makro

XY'de giriş ve çıkış

Giriş açısı

Çıkış açısı

Giriş mesafesi

Çıkış mesafesi

Açı/mesafe hesaplama+takım yarıçapı

Yarıçap hesaplama+takım yarıçapı

Giriş yay yarıçapı

Çıkış yay yarıçapı

Giriş yay açısı

Çıkış yay açısı

Başlangıç dışa taşma

Son dışa taşma

Doğrusal Dışa Taşma (Hem Giriş hem Çıkış için)

Alt radyüste Z dalma mesafesi

Diyalog Alanı

Parametreler

Kesme Koşulları

Kalite

Kesme Hızı

İlerleme/diş

İş mili yönü

Seviye

İş mili hızı

İlerleme

Dalma ilerlemesi

Mod

İş mili hızı aralığı

Soğutma sıvısı numarası

Özel soğutma sıvısı

Takım Numaralandırması

Takım numarası

Özel Numara

Uzunluk telafi numarası

Çap telafi No.

Kullanıcı Alanları

Yorum

Kontrol Ünitesi

Frezeleme Ayarı

Diyalog Alanı

Parametreler

Mengene ve bileşenler üzerindeki davranış

Tutucu Kontrolü

XY Ofseti

Güvenlik alanı

Z Ofseti

Eğri Hesaplama

Eğri toleransı

Eğri segmentasyonu

Üst, Alt ve Yanlar

Üst: Yarıçap/Yükseklik

Üst: Pah açısı

Yan: Konik

Yan: Tarak değeri

Alt: Yarıçap/Yükseklik

Alt: Pah açısı

Takım yolu seçenekleri

Dış köşeleri kır

Maksimum Açı

Takım çapına göre sıkı kontür
