Çevrim : Finish Contour, Contouring, Chamfering

Tanım

This option is used to control the finish of outside angles by adding:

  • Bir profil üzerinde, 2B veya 3B (katı) radyüsler (filetler)

  • Köşeyi kırmak için pahlar

  • Korunacak Döngüler bu keskin kalite kenarın.

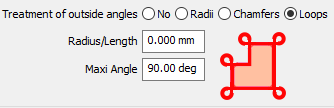

Treatmne tof Outside angles.PNG

Ayarlar

  • Radyüsler

  • Pahlar

Takım yolu, parça köşelerinde ya radyüsler ya da pahlar ile programlanabilir. Amaç, keskin kenarlardan kaçınmak için yumuşak açılar .

Bu seçeneği uygulayarak, geometrinin kendisini değiştirmeye gerek kalmaz. Tüm köşeleri veya seçilen köşeleri değiştirmek daha uzun bir iş olurdu. Ve açıları kesmemek için, sadece düğmeyi kontrol etmek gerekir Hayır ve takım yolunu yeniden hesaplayın.

  • Döngüler

Burada amaç tersidir: düz açılar mümkün olduğunca doğru olmalıdır. Bunun için, köşeden dışarı çıkıp tekrar içeri giren, açı kenarını koruyan döngüler oluşturan bir takım yolu tanımlanabilir.

Bu seçenek yalnızca merkez takım yolu için geçerlidir. Strateji iletişim kutusunda ayarlar şunlar olmalıdır:

  • Takım yolu Sola veya Sağa ayarlanmış ve

  • Ofset Merkeze ayarlanmış.

Bu ayarlar dikkate alınmazsa, seçenek iletişim kutusunda gri olmaz, ancak döngüler takım yoluna uygulanmaz ve bir uyarı mesajı çıkar.

▶️ Stratejileri açıklayan bir video izleyin.

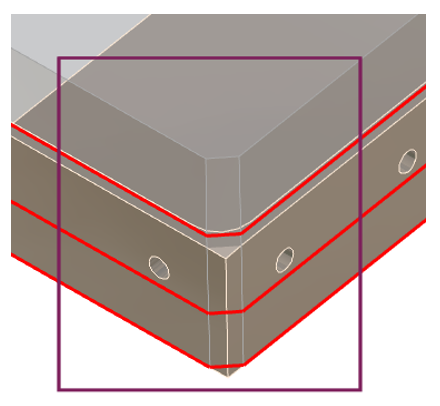

Contouring - outside angles-20240802-075436.png

Ortak Seçenekler:

Radyüs/uzunluk: radyüsler ve döngüler için yay değerini veya pah için uzunluk değerini girin.

Maksimum Açı: köşeyi kırmak için parçadaki maksimum açı değerini girin. Bu şekilde, kesim bazı köşelere boyutlarına göre uygulanabilir, örneğin:

  • 90° girin ve tüm geniş açı köşeleri (>90°) kaçınılacaktır.

  • 60° girin ve 60° altındaki tüm dar açıların kesimi uygulanacaktır.
