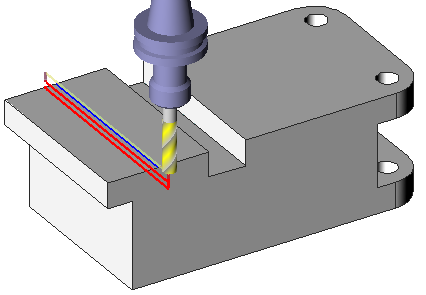

Kanal katı olarak tasarlanmamıştır, kanalın ortasında bir segment vardır:

• Bir Merkez / Parça takım yolu,

• Seçilen profil 'Merkez' olarak ve genişlik olmadan ayarlanmıştır: genişlik takım çapı değeridir.

2 Yollu yol ayarı Hayır .

2 Yollu ayarı Evet ve Sürekli takım yolu ayarı Hayır .

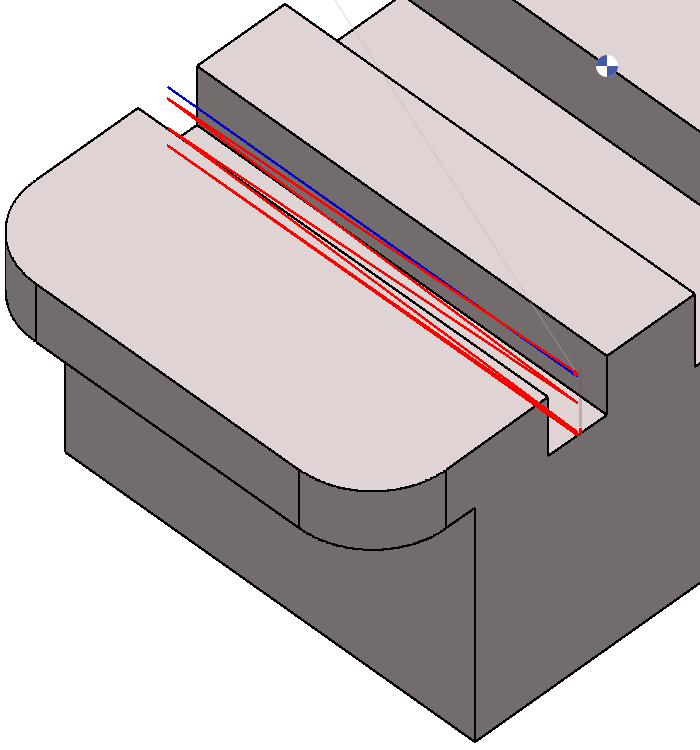

2 Yollu ayarı Evet ve Sürekli ayarı Evet .

Merkez yok, sadece kanalın yanı var. Segmenti seçin ve aşağıdaki ayarları tanımlayın:

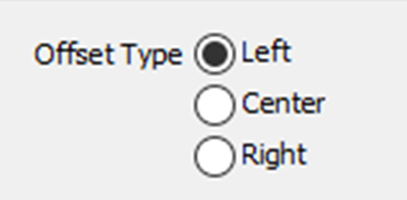

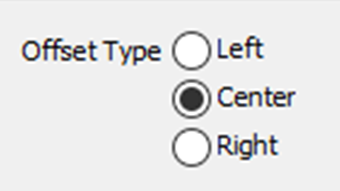

• Ofset tipi ayarlanmalıdır ona göre . Bu durumda Ofset tipi Sol ,

• Seçilen profil ' Yanı ' ve kanal genişliğinin tanımlanması gerekiyor.

Bu durumda hem Takım Yolu hem de Ofset tipi Sol olarak ayarlanmıştır.

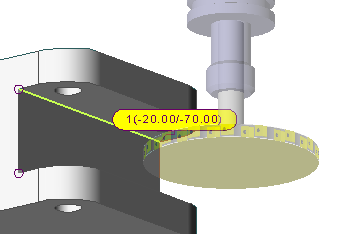

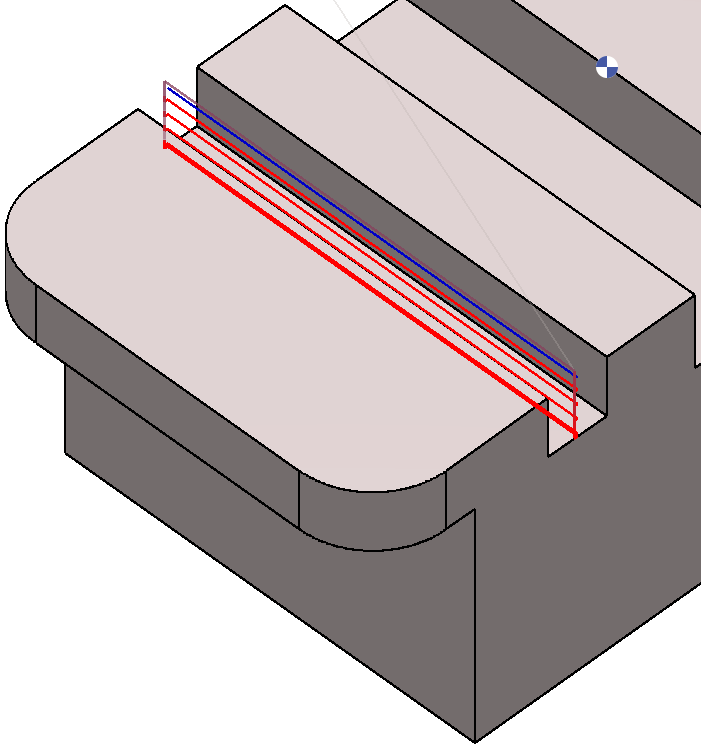

Profil seçimi doğrudan katı üzerinde yapılır. Yüksekliği de katıya tıklayarak seçin (-20 ve -70). Stratejide, şunu seçin iki pilotlu nokta .

Kanal genişliği = 0 çünkü kanalın altını doğrudan seçiyoruz.

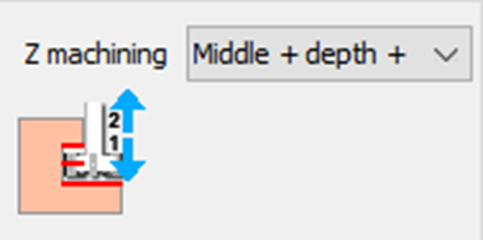

ile Z işleme olarak ayarlanmış, işlemi tanımlayın:

• başlangıç orta ,

• kadar iner derinlik ,

• sonra devam eder orta ,

• ve üste çıkar Yükseklik .

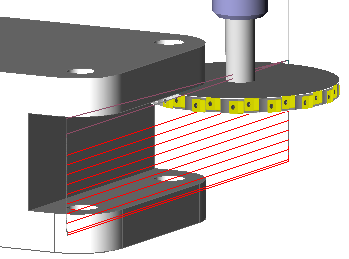

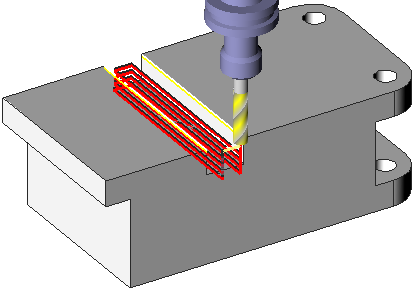

Bu davranış simülasyonda kontrol edilebilir.

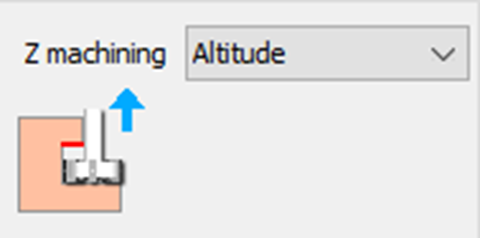

Durum önceki örneğe çok benzer: fark, yönetimidir. Z işleme .

Yüksekliği Seçin ve üst yüksekliğini doğrudan katıya tıklayarak tanımlayın.

Durum Kanal Merkez 1 yolu'na benzer. Ancak burada, seçim doğrudan alt veya kontür profilini seçerek yapılabilir.

Bu, genişliği takımın yanı olan bir kanal yapmaya olanak tanır

Bu strateji için 'Seçilen Profil:' seçeneğini seçin Kontür ”
