Çevrim : Kontür, Kontür tekrar işleme, Slot, Pah kırma, Açılı kesme, Profil kesme, Pah kırma
|

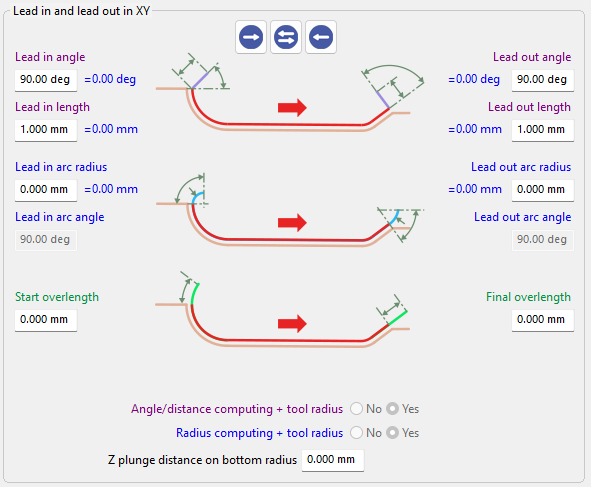

Giriş/Çıkış parametreleri arayüzü hakkında daha fazla bilgi edinmek için buraya link . |
|
Giriş
Giriş/Çıkış açısı ve Giriş/Çıkış uzunluğu parametreleri, takımın kesmeye başlamadan önce işleme yoluna nasıl yaklaştığını tanımlar.
Bu ayarlar, takımın hızlı konumlandırmadan programlanmış takım yoluna geçiş yaparkenki hareket yönünü ve mesafesini kontrol eder.
Bu parametrelerin doğru ayarlanması, ani takım etkileşimini en aza indirirken kesmeye yumuşak bir giriş sağlar.
|

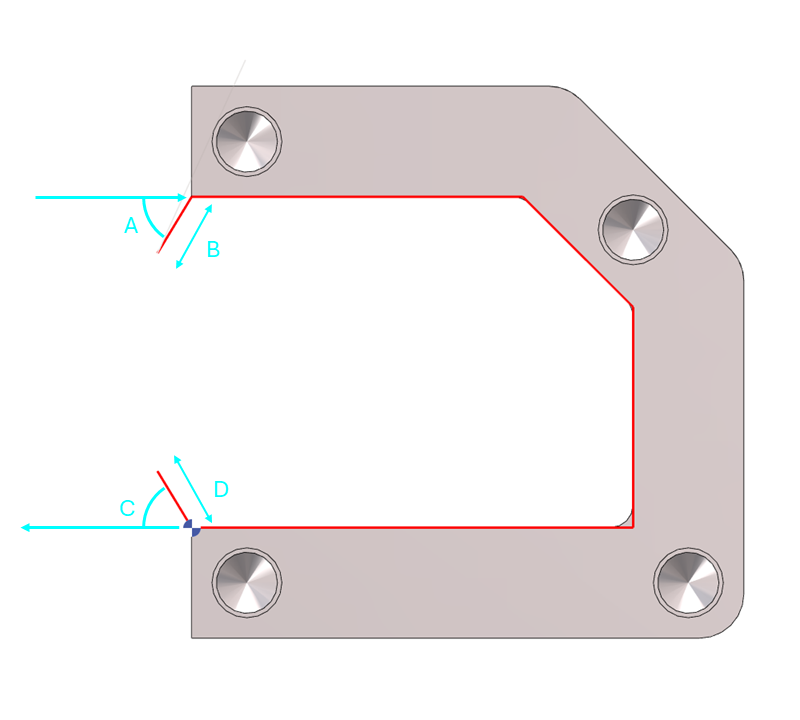

A. Giriş AçısıGiriş açısı, Giriş uzunluğu ile birlikte, işleme yolu başlamadan önce takımın ilerleme hızındaki giriş hareketini tanımlar. Bu hareket, takımın malzemeye kademeli olarak girmesini ve takım çapı telafisinin (G41 veya G42) uygulanmasını sağlar. Giriş açısı 0° ile 90° arasında ayarlanabilir. Takım ofseti veya takım yolu sola veya sağa konumlandırılmışsa, açı profilin ilk elemanına göre mutlak bir değer olarak tanımlanır. Herhangi bir ofset uygulanmazsa (merkez konumu) ve takım yolu Parça konumunda tanımlanmışsa, açı bir dairenin saat yönünün tersine doğru yönünü takip eden mutlak bir değer olarak tanımlanır. Bu giriş hareketinin mesafesi Giriş uzunluğu parametresi ile tanımlanır. |
B. Giriş UzunluğuGiriş uzunluğu, işleme yoluna ulaşmadan önceki takım giriş hareketinin mesafesini tanımlar. Takım çapı telafisinin doğru uygulanmasını sağlamak için bu değer takım yarıçapından büyük olmalıdır. Uzunluk, X veya Y eksenleri boyunca değil, Giriş açısı yönü boyunca ölçülür. |
C. Çıkış AçısıÇıkış açısı, Çıkış uzunluğu ile birlikte, işleme yolundan sonra takımın ilerleme hızındaki çıkış hareketini tanımlar. Bu hareket, takım çapı telafisinin (G41 veya G42) yumuşak bir şekilde iptal edilmesini sağlar. Çıkış açısı 0° ile 90° arasında ayarlanabilir. Takım ofseti veya takım yolu sola veya sağa konumlandırılmışsa, açı profilin son elemanına göre mutlak bir değer olarak tanımlanır. Herhangi bir ofset uygulanmazsa (merkez konumu) ve takım yolu Parça konumunda tanımlanmışsa, açı bir dairenin saat yönünün tersine doğru yönünü takip eden mutlak bir değer olarak tanımlanır. Bu hareketin çıkış mesafesi Çıkış uzunluğu parametresi ile tanımlanır. |
D. Çıkış UzunluğuÇıkış uzunluğu, işleme yolundan ayrıldıktan sonra takım çıkış hareketinin mesafesini tanımlar. Takım çapı telafisinin doğru iptal edilmesini sağlamak için bu değer takım yarıçapından büyük olmalıdır. Uzunluk, X veya Y eksenleri boyunca değil, Çıkış açısı yönü boyunca ölçülür. |
