Çevrim : Kontür, Kontür tekrar, Profil kesme, Slot, Açılı kesme, Pah kırma
|

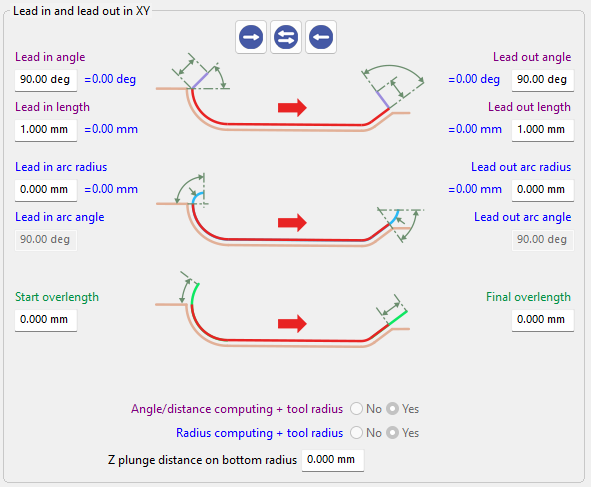

Giriş/Çıkış parametreleri arayüzü hakkında daha fazla bilgi edinmek için buraya link . |
|
Giriş
Bu fonksiyonlar, takımın malzemeye nasıl girdiğini ve çıktığını teğet yay hareketleri kullanarak kontrol eden Giriş ve Çıkış Yay Yarıçapları ve Açıları tanımlar. Yarıçaplar, giriş ve çıkış yaylarının eğriliğini belirlerken, yay açıları bunların kapsamını tanımlar. Birlikte, bu parametreler yumuşak bir takım girişi ve çıkışı sağlayarak yüzey kalitesini ve işleme sürekliliğini iyileştirir.
Bu seçenek, farklı amaçlar ve davranışlarla çeşitli işleme çevrimlerinde kullanılır.

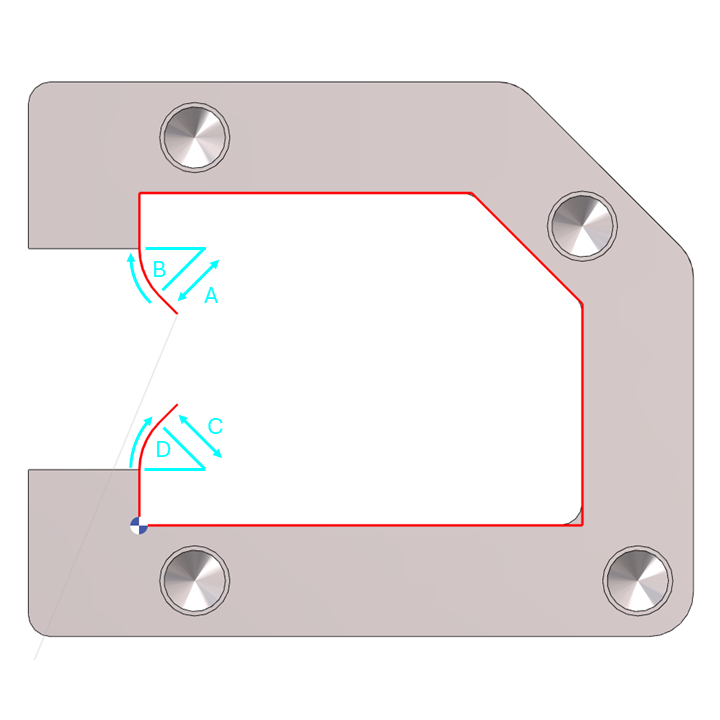

Giriş/Çıkış Yay Açısı = 45° |

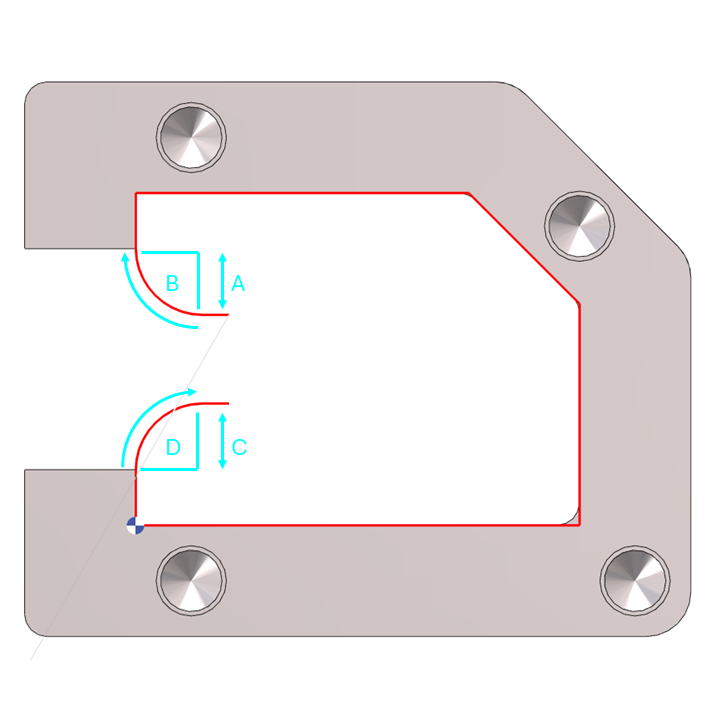

Giriş/Çıkış Yay Açısı = 90° |
Giriş/Çıkış Yay Açısı = 135° |
A. Giriş Yay YarıçapıGiriş Yay Yarıçapı, takım yolunun başında teğet bir yay oluşturarak kesime yumuşak bir giriş sağlar ve yüzey kalitesini iyileştirir. Bu, özellikle kontürün bir çizgi veya yayın ortasında başladığı durumlarda kullanışlıdır. Yarıçap, takım yarıçapından büyük olmalıdır. |
||
B. Giriş Yay AçısıGiriş Yay Açısı, giriş yayının uzunluğunu kontrol eder. Bu değeri ayarlamak, takım girişi için kullanılan yayın kapsamını değiştirir. Örneğin:
|
||
C. Çıkış Yay YarıçapıÇıkış Yay Yarıçapı, takım yolunun sonunda teğet bir yay tanımlayarak kesimden yumuşak bir çıkış sağlar ve bitmiş yüzeyde iz bırakmayı önlemeye yardımcı olur. Yarıçap, takım yarıçapından büyük olmalıdır. |
||
D. Çıkış Yay AçısıÇıkış Yay Açısı, çıkış yayının uzunluğunu kontrol eder. Bu değeri ayarlamak, takım çıkışı için kullanılan yayın kapsamını değiştirir. Örneğin:
|
||
Çevrim : Pah Kırma
|
Pah kırma çevrimi takım konumlandırması sırasında daha fazla esneklik sunmak üzere geliştirilmiştir. Giriş ve çıkış yayları artık 90° açıyla sınırlı değildir. |
|
