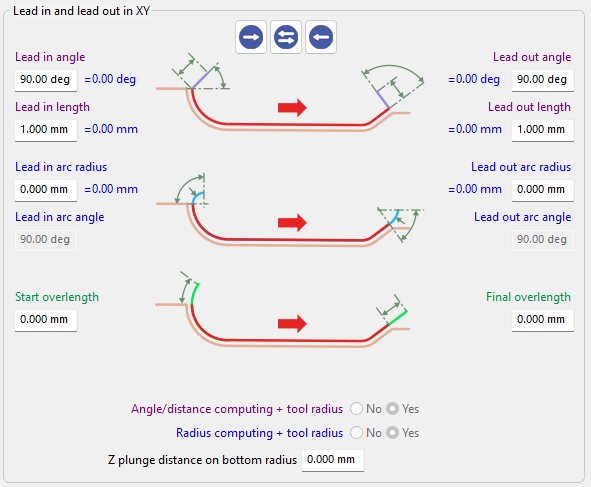

Giriş/Çıkış parametreleri arayüzü hakkında daha fazla bilgi edinmek için buradan bağla .

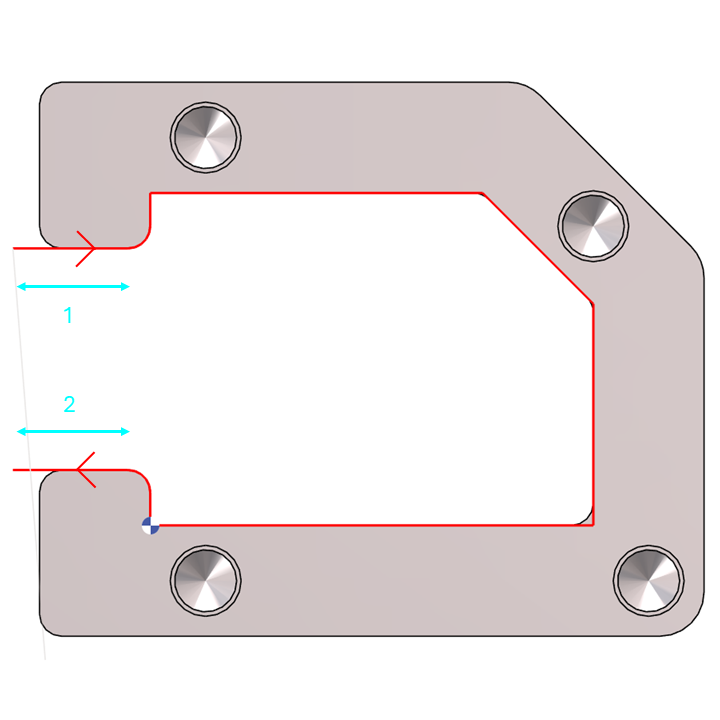

Açık Profil

Başlangıç Dışa Taşma (1)

Başlangıç Dışa Taşma, profilin ilk elemanını uzatır veya kısaltır, bu da takım yolunun Girişini doğrudan etkiler. Değer negatifse, profil kısaltılır.

Açık bir profil için, dışa taşma ilk elemanla aynı doğayı takip eder:

• Bir segment için Doğrusal

• Bir yay için Dairesel

Profil ile teğetlik her zaman korunur.

Bitiş Dışa Taşma (2)

Bitiş Dışa Taşma, profilin son elemanını uzatır veya kısaltır, bu da takım yolunun Çıkışını etkiler. Değer negatifse, profil kısaltılır.

Açık bir profil için, dışa taşma son elemanla aynı doğayı takip eder.

Profil ile teğetlik her zaman korunur.

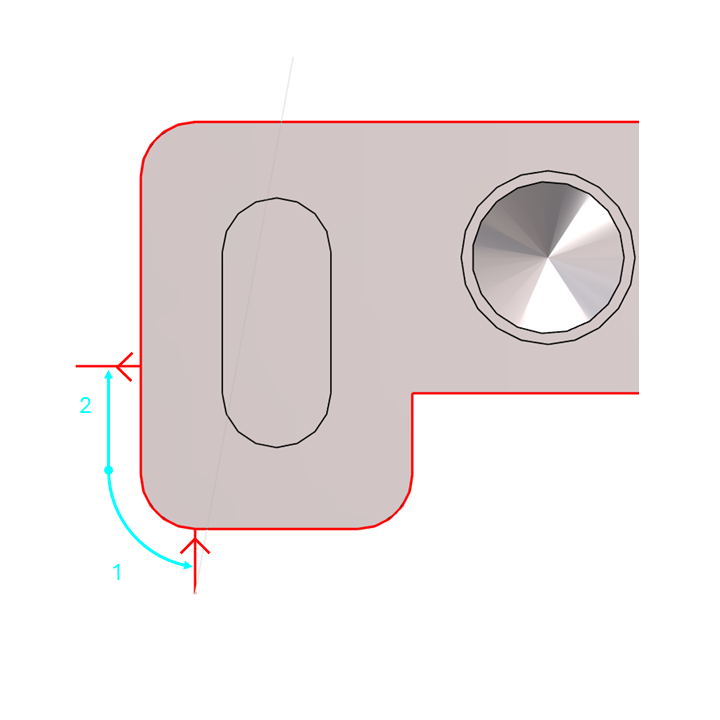

Kapalı Profil

Başlangıç Dışa Taşma (1)

Başlangıç Dışa Taşma, profilin son elemanına teğet olarak üretilir ve takım yolunun Girişini etkiler.

Örneğin, profil bir yay üzerinde başlayıp bir segment üzerinde bitiyorsa, başlangıç dışa taşması doğrusal olacaktır.

Bitiş Dışa Taşma (2)

Bitiş Dışa Taşma, profilin ilk elemanına teğet olarak üretilir ve takım yolunun Çıkışını etkiler.

Örneğin, profil bir yay üzerinde başlayıp bir segment üzerinde bitiyorsa, bitiş dışa taşması dairesel olacaktır.

Başlangıç ve Bitiş Dışa Taşma hakkında bir video izleyin.

Elemanlarıyla teğetliği korurken profili uzatan veya kısaltan Başlangıç ve Bitiş Dışa Taşmalarından farklı olarak, Doğrusal Dışa Taşma takım yolunu kesinlikle doğrusal bir yönde değiştirir.

Profilin başlangıcında (Giriş) veya sonunda (Çıkış) geometriden bağımsız olarak uygulanabilir.

Bu parametre, giriş ve çıkış hareketlerinin daha hassas kontrolü için Başlangıç ve Bitiş Dışa Taşmaları ile de birleştirilebilir.

Doğrusal Dışa Taşma hakkında bir video izleyin.
