Çevrim : Tüm Standart Çevrimler
Bu komut, cep ve/veya ada tabanında radyüs veya pah ve cep ve/veya ada yanlarında konik programlamayı sağlar.
İki farklı durum sunulmaktadır:
-
Katı üzerinde çalışılıyorsa, ' katı profiller : ' Katı üzerinden okuma ' seçeneğini Evet ' olarak ayarlayın, böylece konik, radyüs ve pah değerlerini doğrudan katı modelden alabilirsiniz. Bu durumda, diğer değerlerin doldurulmasına gerek yoktur.
-
2B geometri üzerinde çalışılıyorsa, ' Katı üzerinden okuma ' seçeneğini Hayır .
İhtiyaç duyulan seçeneğe tıklayın, bunları birleştirin ve seçilen seçeneği dinamik simgelerle kontrol edin.
Üst Seçenekler
|
Cep ve adalarının üst yüzeyi için yedi seçenek mevcuttur: |
|
|
Normal: radyüs veya pah yok |
|
Radyüs : cep ve adalarda programlanan radyüs |
|
Cep Radyüsü : yalnızca cep üstünde programlanan radyüs |
|
Ada Radyüsü : yalnızca ada üstünde programlanan radyüs |
|
Pah : cep ve adalarda programlanan pah |
|
Cep Pahı : yalnızca cep üstünde programlanan pah |
|
Ada Pahı : yalnızca ada üstünde programlanan pah |
Yan Seçenekler
|
Cep ve adalarının yan duvarları için dört seçenek mevcuttur: |
|
|
|
Normal: radyüs veya pah yok. |
|
Konik : cep ve adalarda programlanan konik. |
|
Konik Cep : yalnızca cepte programlanan konik. |
|
Konik Ada : yalnızca adada programlanan konik. |
Alt Seçenekler
|
Cep tabanı için yedi seçenek mevcuttur: |
|
|
|
Normal : radyüs veya pah yok |
|
Radyüs : cep ve adalarda programlanan radyüs |
|
Cep Radyüsü : yalnızca cep tabanında programlanan radyüs |
|
Ada Radyüsü : yalnızca ada tabanında programlanan radyüs |
|
Pah : cep ve adalarda programlanan pah |
|
Cep Pahı : yalnızca cep tabanında programlanan pah |
|
Ada Pahı : yalnızca ada tabanında programlanan pah |
Seçilen seçeneklere göre, erişilebilir veya erişilemeyen bazı parametreler doldurulmaya hazırdır:
Üst ve Alt İçin:
- Radyüs / Yükseklik : Radyüs seçildiğinde radyüs değerini girin, pah seçildiğinde pah yüksekliğini girin.
- Pah açısı: pahın açısı.
- Tarak Değeri: konik üzerindeki tepe değeri.

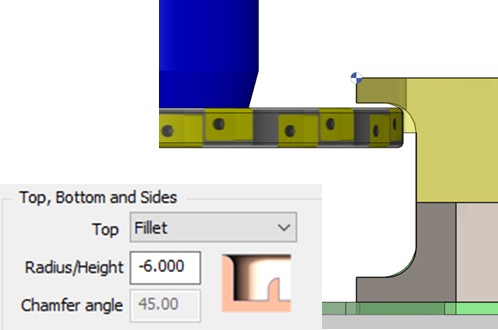

Kontür çevriminde, negatif radyüs değeri Yan ve Yüz Kesici ile 'yuva' için ters radyüs işlemek üzere de tanımlanabilir.
|
|
Açı Seçenekleri :
Bu seçenek Z tekrar çevrimleri .
Konik programlandığında, açılar iki farklı şekilde işlenebilir:
|

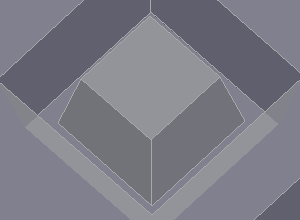

Yuvarlak şekil |

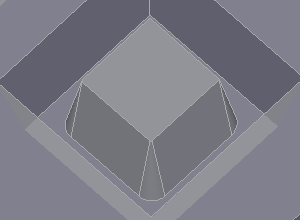

Keskin açı |
|
|
