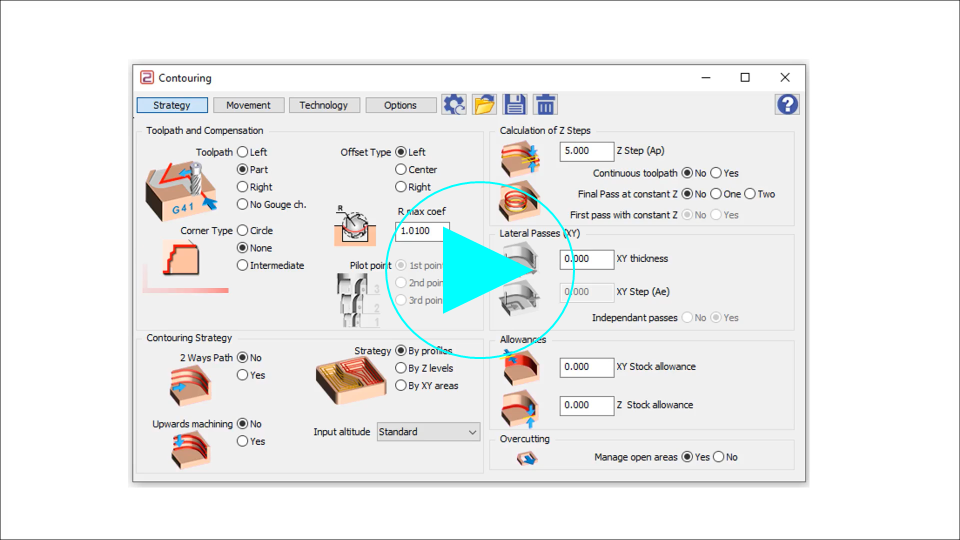

Çevrim : Tüm Manuel Çevrimler, Dalarak Çevre Dolaşma
Tanım
Bu komutlar pilot noktaları ve takım yolu hesaplamasını tanımlamak için kullanılır.
Ofset tipi
Takım yarıçapı telafisinin dikkate alınıp alınmayacağını belirler.
Açılır menünün seçenekleri şunlardır:
|
Sol : ISO koduna bir G41 eklenir. |
|
Orta : ISO koduna bir G40 eklenir. |
|
Sağ : ISO koduna bir G42 eklenir. |
Takımyolu
GO2cam tarafından oluşturulan takım yolunun takım yarıçapını dikkate alıp almayacağını belirler.
Açılır menü şunları sunar:
|
|
Sol : GO2cam, profilin solunda ofsetli bir takım yolu oluşturur ve takımın boyutu nedeniyle kontürü işleyemediği bölgeleri yönetir. |
|
Parça
: GO2cam, kaydırılmış bir yörüngeyi yeniden hesaplamaz.
|
|
Sağ : Sol seçenekle aynı, ancak takım yolunun sağında. |
|
Kesici kontrolü yok : GO2cam, tam olarak profile karşılık gelen bir takım yolu oluşturur (ofset yok) ve kesici kontrolü yapılmaz. |
İşleme tarafının otomatik kontrolü. İçin Katılar üzerinde programlanmış manuel çevrimler , bu kullanılamaz kenarları içeren 2B profillerle.
Tüm Manuel Çevrimler
İşleme tarafının otomatik kontrolü
|

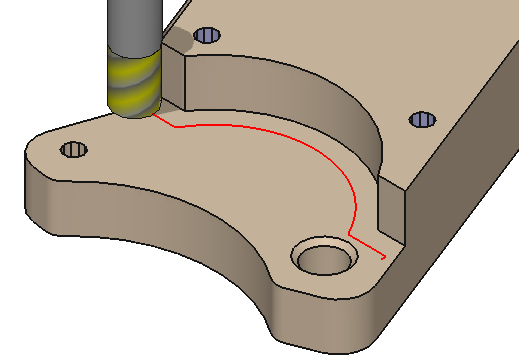

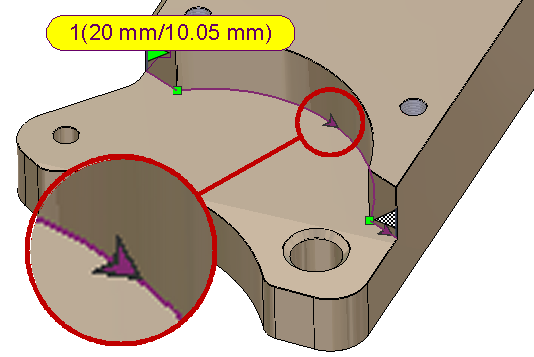

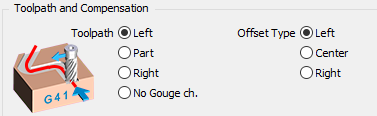

Eğer profil yönü ve takım yolu yönü uygun değilse katı şekli , GO2cam otomatik olarak profil yönünü ters çevirir . Sağdaki resimde, profil saat yönünün tersine ve takım şu şekilde programlanmıştır: katının sol tarafı : GO2cam, iş parçası içinde işlemeyi önlemek için profil yönünü otomatik olarak ters çevirir. |
|
|
İçin Katılar üzerinde programlanmış manuel çevrimler , bu kullanılamaz kenarları içeren 2B profillerle.
R Maks Katsayısı
|
R maks katsayısı : 'Parça' takım yolu durumunda, bazı makineler takım yarıçapına eşit bir yarıçapı kabul etmez. GO2cam bu durumu şu şekilde yönetir: R maks katsayısı . 1.01 ile, takım yolunun yarıçapı şu şekilde olacaktır: R= takım yarıçapı x 1.01 . |
Köşe Tipi
Bu seçenekle, keskin açılarda G2/G3 (yaylar) oluşturabilirsiniz.
Seçenek 'Ara' yalnızca kapalı profiller için geçerlidir. G2/G3 üretimi, son köşe hariç tüm köşelerde yapılır.
Yol üzerinde örnek Sol/Sol :
|

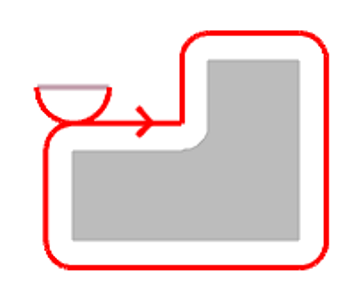

Daire Modu |

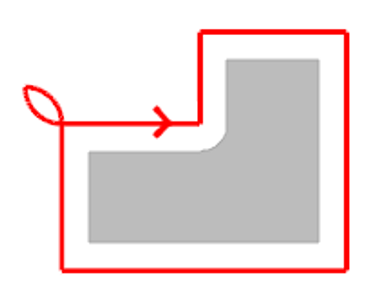

Yok |

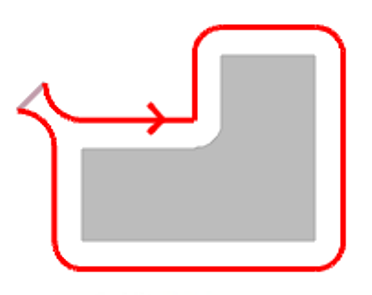

Ara mod |
|
|
|
|
|
