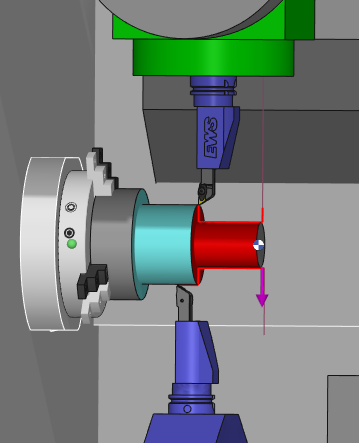

Opération de finition en une passe programmée avec 2 outils montés sur 2 tourelles (ou broches) Les parcours outils peuvent être extérieurs, intérieurs ou en balayage.

Ce cycle d'usinage est disponible uniquement avec le module optionnel MTE.

Points clés

Pour les machines de tournage bi-tourelles, les machines multi-fonctions ainsi que les machines à décolleter, les opérations synchronisées ouvrent de nouvelles possibilités en permettant de programmer des opérations de tournage simultanées à l'aide d'outils positionnés sur les côtés opposés.

la passe de finition est divisée en 2 passes; la synchronisation est un mode Suivi avec soit une définition de longueur, soit un délai.
par défaut, le même outil est utilisé pour les deux côtés, mais vous pouvez aussi utiliser 2 outils différents !
tous les paramètres de l'opération de finition standard sont également disponibles.

Les simulations standards (Dynamique et Trajet) ne montreront pas la réalité de la coupe, des synchronisations et d'un éventuel second outil différent. Il faut toujours simuler les opérations synchronisées avec la simulation de contrôle MTE.

Paramètres de Stratégie

Zone de dialogue	Paramètres
Trajet	Type de cycle	Numéro de cadran
	Type décalage	Trajet
	Raccord cercle	Coef R max
Synchronisation	Profondeur passe	Synchronisation
Synchronisation	Longueur de retard	Tempo de retard
Stratégie d'usinage	Sous poches	Surépaisseur locale
	Largeur mini usinée	Surépaisseur XY
		Surépaisseur Z

Paramètres de mouvement

Zone de dialogue	Paramètres
Caractéristiques d'approche et de retour	Surlongueur de sortie	Surlongueur d'entrée
	Surlongueur linéaire de sortie	Surlongueur linéaire d'entrée
	Distance de recul	Rayon d'attaque
	Angle de recul	Angle du rayon d'attaque
	Surlongueur sortie / vecteur	Surlongueur entrée / vecteur
	Rayon de sortie	Distance d'approche
	Angle du rayon de sortie	Angle d'approche
	Distance sécurité arrière	Distance sécurité approche

Paramètres de Technologie

Zone de dialogue	Paramètres
Conditions de coupe	Qualité	Vitesse de coupe
	Vitesse rotation	Numéro de gamme
	Avance en Z	Unité avance
	Avance en X	Sens de rotation
	Avance prise passe	Vitesse rotation maxi
Numérotation des outils	Numéro d'outil	Numéro spécifique
	Numéro correcteur rayon	N° correcteur longueur
	Code arrosage
Numérotation outil opposé	Numéro d'outil	Numéro spécifique
	Numéro correcteur rayon	N° correcteur longueur
	Code arrosage
Champs utilisateurs	Commentaire	Moyen de contrôle
Champs utilisateurs	Set d'usinage

Paramètres d'options

Zone de dialogue	Paramètres
Gestion des collisions	Gestion collision brut	Offset XY
	Zone de sécurité	Offset Z
	Ds en Z sur rapide	Ds en X sur rapide
Calcul des courbes	Tolérance courbe	Décomposition courbe en
Options	Angle de détalonnage attaque	Angle de détalonnage
Options sur le trajet	Casser les angles extérieurs	Angle maxi
