V6.12.208

Verbesserungen

07. Oktober 2025

Thema

Typ

Betreff

Erklärung

Drehgeometrie

Lokale Aufmaße

Wir haben die Anzeige der lokalen Aufmaße verbessert: Textgröße, Position und Hervorhebung des aktuell ausgewählten Segments.

Fräsfeatures

Einstellungen

Featureerkennung: Im Dialog Einstellungen haben wir eine neue Checkbox hinzugefügt, die die Auswahl oder Nichtauswahl zum Anwenden von Standardmodellen auf Bohrungen.

ermöglicht. Wenn diese aktiviert ist und kein Benutzermodell mit der erkannten Bohrung übereinstimmt, wird kein Standardmodell angewendet und die Bohrung wird nicht bearbeitet.

Allgemeine Fräsbearbeitung

Profile

Ein Bearbeitungsprofil, das auf versteckter Geometrie basiert, war während der Bearbeitung der Operation nicht sichtbar!

Wir haben dieses Verhalten geändert und das Profil ist nun während der Bearbeitung sichtbar, auch wenn die entsprechende Geometrie versteckt ist.

V6.12.206

Verbesserungen

29. Juli 2025

Thema

Typ

Betreff

Erklärung

Drahtmodell-Konstruktion

Punktedatei einlesen

Beim Einlesen einer Punktedatei im Drehen können Sie nun wählen, ob die Koordinaten in XYZ oder ZXY angegeben sind, damit die Punkte in der Drehebene erstellt werden können.

Postprozessoren

PP Builder

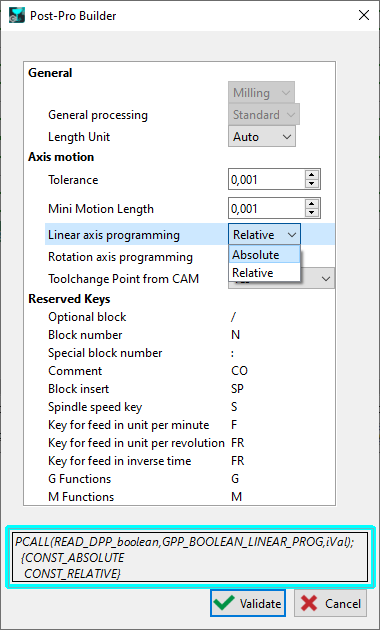

In der Parametertabelle haben wir unten im Dialog ein Feld hinzugefügt, um die ID der Pascal-Funktion für jeden Parameter anzuzeigen.

V6.12.205

Verbesserungen

08. Juli 2025

Thema

Typ

Betreff

Erklärung

Fräsen

Konturfräsen

2 neue Parameter 'Lineare Überlängen' im Konturfräsen.

Sie werden am Anfang und am Ende des Profils angewendet. Sie können mit den Start- und Endüberlängen kombiniert werden, die das Element tangential verlängern oder verkürzen.

Postprozessoren

PP Builder

Neuer Button im PP Builder zum direkten Öffnen der G-Code-Datei.

V6.12.204

Verbesserungen

10. Juni 2025

Thema

Typ

Betreff

Erklärung

GO2cam for SolidWorks

Benutzeroberfläche

In der SolidWorks-Anpassung ist es möglich, die Icon-Größe zu ändern.

Dies wird nun vom Plugin unterstützt.

Netzmodell-Konstruktion

Nesting

Nesting von Netzmodellen ist nun möglich (STL-Dateien)

Arbeitsebenen

Bearbeitung in Abwicklungs-Ebene

Verbesserung der neuen automatischen Methode für die Bearbeitung in Abwicklungs-Ebene (implementiert in 6.12.202).

Wenn Sie nun Profile erstellen und noch kein Durchmesser eingegeben wurde, werden mit einem einzigen Klick auf den Referenzzylinder die Profile erstellt und der Durchmesser eingegeben.

Drahterodier-Geometrie

Tabelle der Einfädelpunkte

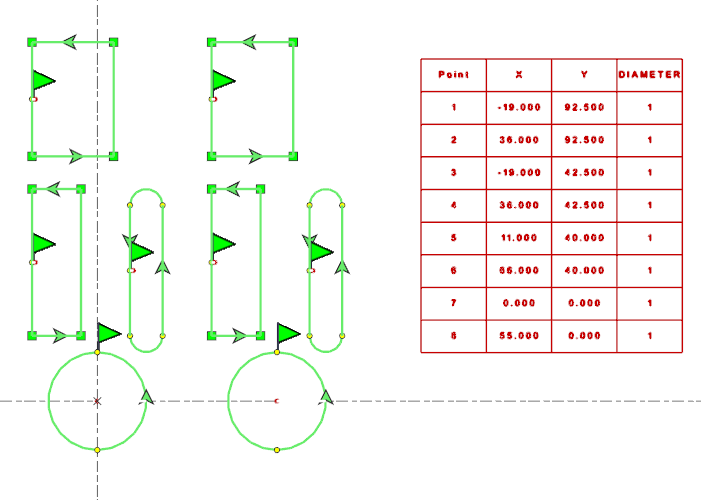

Neues JavaScript-Makro, das eine Tabelle mit den Koordinaten der Einfädelpunkte erstellt.
Verfügbar zum Download im Webportal.

MTE

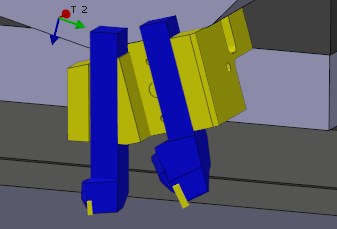

Verwaltung von Werkzeughaltern mit mehreren Werkzeugen.

Einige Mehrzweckmaschinen können Werkzeughalter mit mehreren Werkzeugen aufnehmen und bieten beispielsweise 12 Stationen für 24 Indexierpositionen!

Für GO2cam war jeder Werkzeughalter nur ein Werkzeug! Eine Indexierposition und eine Nummer! Ab Version 6.12.204 können wir diese Situation verwalten!

MTE

Bearbeitungsbaum

Die Technofunktion Maschinenbefehl ist nun im Bearbeitungsbaum unter der Zeile Bearbeitung zugänglich. Nützlich in Roboter- und Swiss Machining Projekten.

V6.12.203

Verbesserungen

29. April 2025

Thema

Typ

Betreff

Erklärung

Drahterodier-Geometrie

Liste der Einfädelpunkte

Neue Option in der Teileanalyse: Einfädelpunkte exportieren

Exportieren von Einfädelpunkten ermöglicht die Erstellung einer Liste von Einfädelpunkten mit ihren Koordinaten und dem Durchmesserwert. Das Dateiformat ist *.xml.

Hinweis: Die Teileanalyse funktioniert auch auf 2D-Profilen!

Drahtmodell-Konstruktion

Menü

Das Menü 'Spezifisches Erodieren' ist nun auch in anderen Modulen verfügbar. Es heißt 'Mechanische Konstruktion' und enthält die folgenden Befehle:

• Alpha-Schleife

• Omega-Schleife

• Zahnrad-Erstellung

• Zahnwellen-Erstellung

Drahtmodell

& Volumenkonstruktion

Fasen-Erstellung

Neue Option Fase umkehren

Wenn Sie eine Fase mit 2 Werten Abstand/Abstand zeichnen, können Sie nun die Werte für die 2 ausgewählten Elemente oder die Ecke des Volumens umkehren.

Auch möglich für Abstand/Winkel-Modus nur im Drahtmodell. Für Volumen siehe unten!

Volumenkonstruktion

Fasen-Erstellung

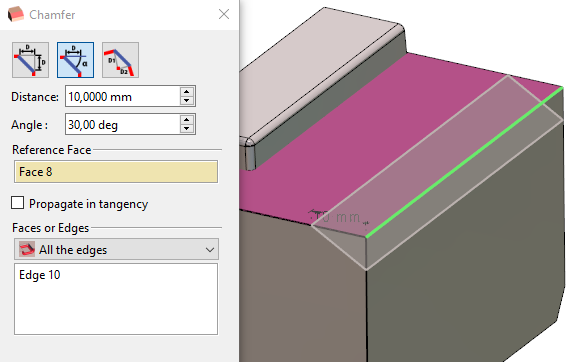

Volumenfase: Im Abstand/Winkel-Modus neue Möglichkeit, eine Referenzfläche auszuwählen.

Volumenkonstruktion

Stoppflächen

Mehrfachauswahl bei Stoppflächen

Mit dem Modus Kantenpfad ist nun eine Mehrfachauswahl möglich.

Volumenkonstruktion

Vereinfachung

Vereinfachung im Popup-Menü öffnet nun einen Dialog, in dem Sie den Toleranzwert einstellen können.

Rechtsklick auf ein Volumen > Dienstprogramme > Vereinfachung

CAD-Schnittstellen

Schnittstellenversionen

CAD-Format-Updates:

• ACIS 2025

• Catia V5 2025

• Solid Edge 2025

• NX 2412

CAD-Schnittstellen

Solid-Import

Wenn eine CAD-Datei als Flächen importiert wird, wenden wir eine Behandlung an, um das Modell automatisch in ein Volumen umzuwandeln. Wenn der Versuch fehlschlägt, wird eine Fehlermeldung angezeigt.

CAD-Schnittstellen

Mesh-Import

Mesh zerlegen

Wir haben nun die Möglichkeit, ein Netz zu zerlegen, wenn es aus mehreren separaten Komponenten besteht. Dies funktioniert genauso wie bei Volumen. Wenn ein Netz getrennt ist, machen Sie einen Rechtsklick und dort finden Sie die Funktion "Zerlegen", die es Ihnen ermöglicht, es in einzelne Netze zu zerlegen.

Allgemeine Fräsbearbeitung

Maschinenpaket

Verbesserung der neuen Funktion: Maschinenpaket exportieren

Das Paket wird im Thread erstellt, um weiter in GO2cam arbeiten zu können.

• Wenn die Dateierstellung sehr langsam ist, öffnen wir ein Fenster, um den Fortschritt der Erstellung anzuzeigen. Sie können diesen Vorgang jederzeit unterbrechen.

• Sie können weiterhin in GO2cam arbeiten, ein neues Teil abspielen oder sich auf dem Bildschirm bewegen...ohne Probleme.

• Wenn Sie GO2cam verlassen und zur Homepage wechseln und ein Prozess noch läuft, fragt ein Dialogfeld, ob Sie die Dateierstellung unterbrechen oder fortsetzen möchten.

Allgemeine Fräsbearbeitung

Maschinendatei

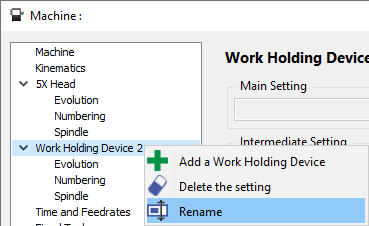

Neue Möglichkeit, die 'Spannvorrichtung' im Baum umzubenennen.

Sie können sie nach Wunsch entsprechend Ihrer Maschinenkinematik benennen.

Allgemeine Fräsbearbeitung

Tastsystem

Tastoperationen werden nun auf Netzteilen und Rohteilen unterstützt.

Allgemeine Fräsbearbeitung

Bearbeitungsliste anpassen

2 neue Parameter sind in der 'Bearbeitungsliste anpassen' verfügbar

• spezifisches Kühlmittel

• Zustellvorschub

Swiss Machining

X-Position

Operationen auf X minus programmieren

Abhängig von der Werkzeugorientierung und der Teilegröße ist das axiale Fräsen auf der C-Achse nur möglich, wenn das Teil richtig relativ zum Werkzeug positioniert ist.
Standardmäßig erfolgt die Bearbeitung in X+, es ist jedoch nun möglich, in X− zu arbeiten.
Dies ist eine wirklich einzigartige Funktion für Swiss Machining.

Fräsfeatures

Eingeschriebener Kreis

Neuer Parameter für den eingeschriebenen Kreis.

• in Opelisten: Der Parameter wird verwendet, um das Werkzeug für Features zu filtern und auszuwählen (in Feature: Werkzeugsuche)

• Beim Fräsen mit Features und Profilen: Die Werkzeugfinder berücksichtigen den Wert des eingeschriebenen Kreises; der Filter ist der maximale Werkzeugdurchmesser geteilt durch 2.

Zum Beispiel wird beim Taschenfräsen eines Kreises oder Zylinders nun ein Filter von der Hälfte des Durchmessers definiert!

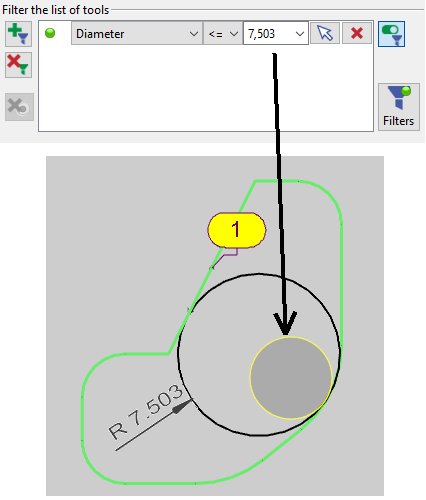

Rechts sehen wir, dass der eingeschriebene Kreis einen Durchmesser von 15,06 hat, also einen Radius von 7,503. Der Werkzeugfilter ist auf 70,503 mm eingestellt.

Fräsen

MTE

Synchronisationen

2 große Verbesserungen bei der Einstellung von Synchronisationen:

• Im Gantt-Diagramm öffnet ein Rechtsklick auf einen Zyklus das Popup mit die neue Option zum Bearbeiten des Zyklus . Dies öffnet die Strategie-Seite und wenn Sie Vorschübe und Drehzahlen ändern, wird das Gantt-Diagramm automatisch aktualisiert.

• Ein Klick auf einen Zyklus im Gantt-Diagramm zeigt den Werkzeugweg und das Werkzeug im Bauteilfenster an.

MTE

Modul Maschinenkonstruktion

2 Verbesserungen im Modul zur Erstellung von 3D-Maschinen:

• Geometrie duplizieren ist nun verfügbar, wenn Sie Maschinenelemente kopieren müssen.

• Kinematikanalyse ist verbessert: Sie werden nun über 'verdächtige' Achsen informiert, die leicht von der Maschinenmatrix abweichen. Diese Achsen wurden zuvor nur in der Maschinenbearbeitung hervorgehoben und natürlich sind sie es immer noch. In der Maschinenbearbeitung können Sie sie ändern, um das Achsenproblem zu beheben.

V6.12.202

Verbesserungen

26. März 2025

Arbeitsebenen

Bearbeitung in Abwicklungs-Ebene

Neue automatische Methode für die Bearbeitung in Abwicklungs-Ebene.

Dieser neue Befehl ist ein Assistent, bei dem Sie:

• zu bearbeitende Kanten auswählen

• auf den Durchmesser des Teils klicken, wo die Abwicklungs-Ebene erstellt werden soll.

Sobald dies geschehen ist, wird die Abwicklungs-Ebene automatisch erstellt, mit der Geometrie, die in die Ebene projiziert wird, und dem Werkzeugweg! Dieser Befehl ist in der Drehkonfiguration im Menü Standard und Manuell unter Auswahl der Geometrie verfügbar.

Werkzeuge

Räumwerkzeug

Neuer Prozess zur Erstellung eines Räumwerkzeugs : Erstellung von 2 Elementen (Einsatz und Körper) in der Umgebung Spannmittel/Werkzeughalter.

Die Werkzeugdatei wird nun direkt in der Werkzeugbibliothek des Menüs Räumen erstellt und verschwand aus der Umgebung 'Werkzeugbibliotheken/Formwerkzeuge'.

Drehen

Räumen

Neue Möglichkeit, Räumoperationen außermittig zu programmieren .

Zuvor musste das Werkzeug mit der Z-Achse ausgerichtet sein. Jetzt können Sie mit der neuen Berechnungsmethode Räumen außermittig programmieren.

Opelisten / Strategien

Automatische Dreh-Opelisten

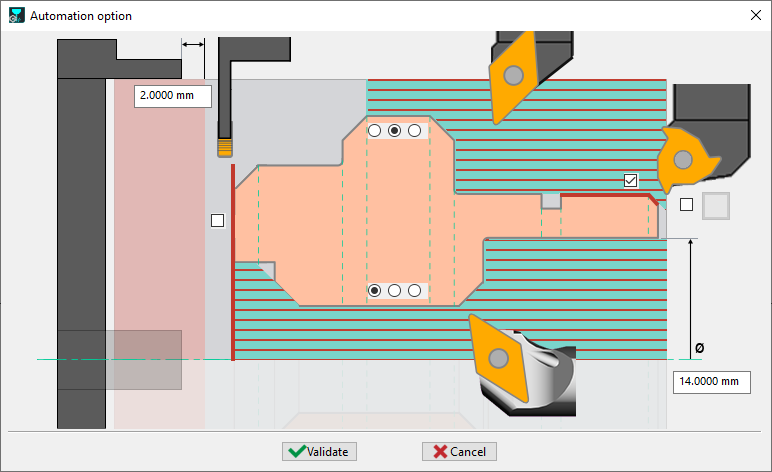

Neue Optionen zur vollständigen Bearbeitung des Teils auf der Hauptspindel

Für die Außen- und Innenbearbeitung haben wir nun 3 Bearbeitungsmodi:

• bis zum Ende des Teils.

• bis zum maximalen Durchmesser

• bis zur Schulter.

Allgemeine Fräsbearbeitung

Tabelle der Ursprünge

Wenn eine Operation auf einer Ebene programmiert ist und einen speziellen Ursprung in der Ursprungstabelle definiert hat, und wenn eine neue Operation auf derselben Ebene programmiert ist, wenden wir denselben Ursprung auf diesen neuen Zyklus an.

Opelisten / Strategien

Opelisten

Wir haben 3 neue Funktionen hinzugefügt, um eine Messung nach X, Y oder Z abzurufen und sie einem Parameter in der Opelist zuzuweisen

Simulation

Entwickelter Werkzeugweg

Beim Starten des Schritt-für-Schritt-Modus wurde die Geschwindigkeit automatisch auf den Standardwert gesetzt; wenn nun der Cursorwert unter dem Standardwert liegt, wir halten ihn langsam, wenn wir schrittweise vorgehen.

Dieses neue Verhalten ermöglicht die Simulation von Werkzeugwegen in abgewickelten Ebenen, wie z. B. gewickelten Nuten auf einer Dreh-Fräsmaschine. Zuvor war die Simulation immer zu schnell!

Simulation

Anzeigesystem der Achsen

Das in der Simulation angezeigte Achsensystem wird entsprechend der Bearbeitungsebene jedes simulierten Zyklus geändert.
