Der Befehl arbeitet auf Volumenkörper und 2D-Profile : er ermöglicht, wenn ein einzelner Volumenkörper vorhanden ist, automatisch alle Formen zu ermitteln, die zur gegenüberliegenden Fläche gehen, indem einfach der Befehl gestartet wird. Siehe dieses Tutorial für Anleitungen zur Durchführung des Prozesses.

  • Profilerkennung Für 2D-Profile muss das Profil vor der Teileanalyse definiert werden.

Profilie Definition - WireEdm-20251024-063228.png

Matrizen und Stempel werden erkannt, sowie alle anderen Formen wie Zylinder, konstante und evolutive Kegel, 4-Achsen-Formen.

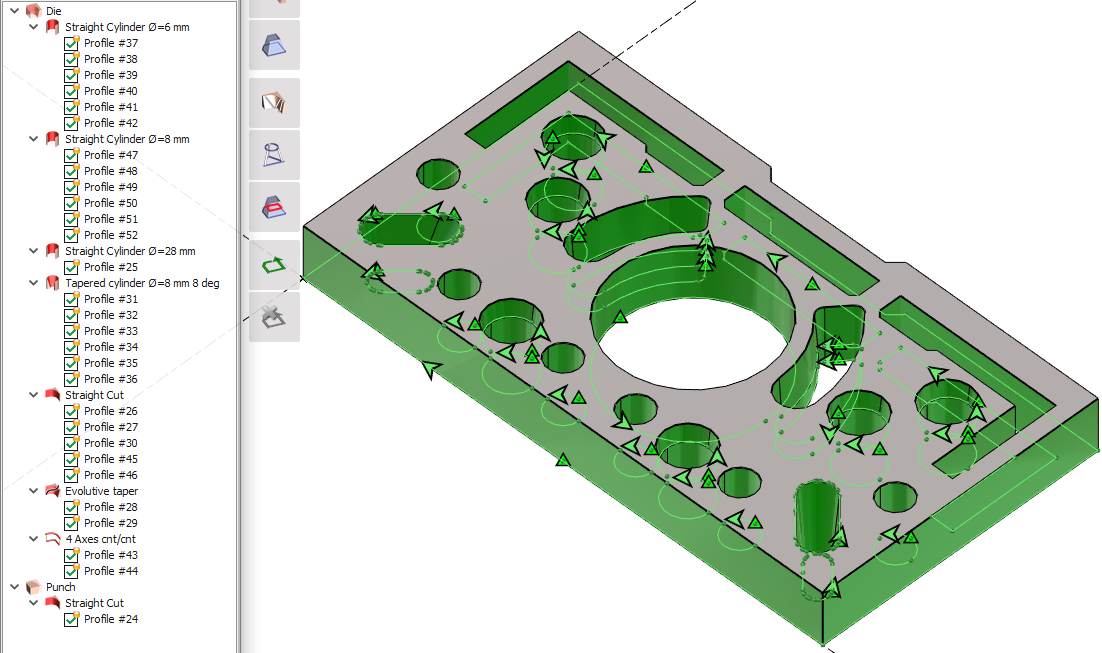

Ein Baum wird erstellt, um die Formen zu visualisieren und zu analysieren, und er bietet auch einige Befehle, wie das automatische Einfädeln auf den Profilen.

Sie können die Profile im Baum deaktivieren/aktivieren, um sie auf dem Bildschirm auszublenden oder anzuzeigen.

Profil Definition

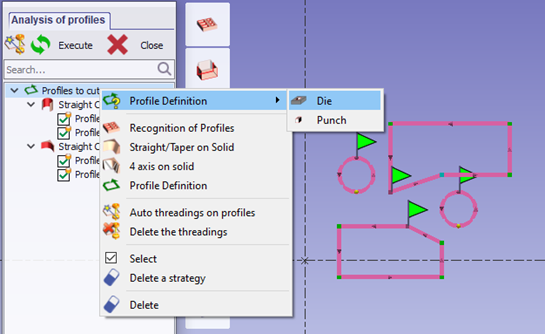

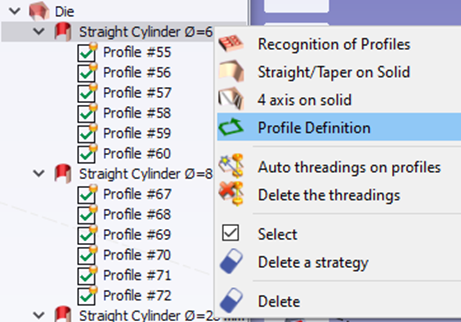

ist vom Profilbaum aus zugänglich, um ein Profil zu erstellen, nachdem ein Z-Schnitt definiert wurde. Die Matrize oder ein Stempel

Form Wenn ein Profil durch einen Z-Schnitt erstellt wird, ermöglicht die Profildefinition die Wahl, ob es sich um eine handelt.



Der Maximaler Kegelwinkel ermöglicht es, Fasen zu vermeiden, aber dennoch Spannzangen zu erkennen.



Flächen mit unterschiedlichen Z-Niveaus werden ebenfalls erkannt.

▶️ Sie können ein Video sehen, das die manuelle Verwendung dieses Befehls demonstriert:

Profile recognition in wire edm.png

▶️ Sie können ein Video über maximalen Kegelwinkel und Flächen mit unterschiedlichen Z-Niveaus ansehen:

Recognition of Profiles-20240814-111410.png

Typologie

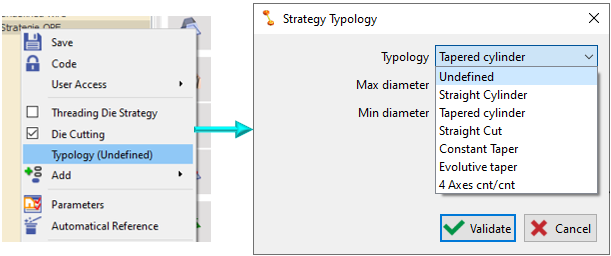

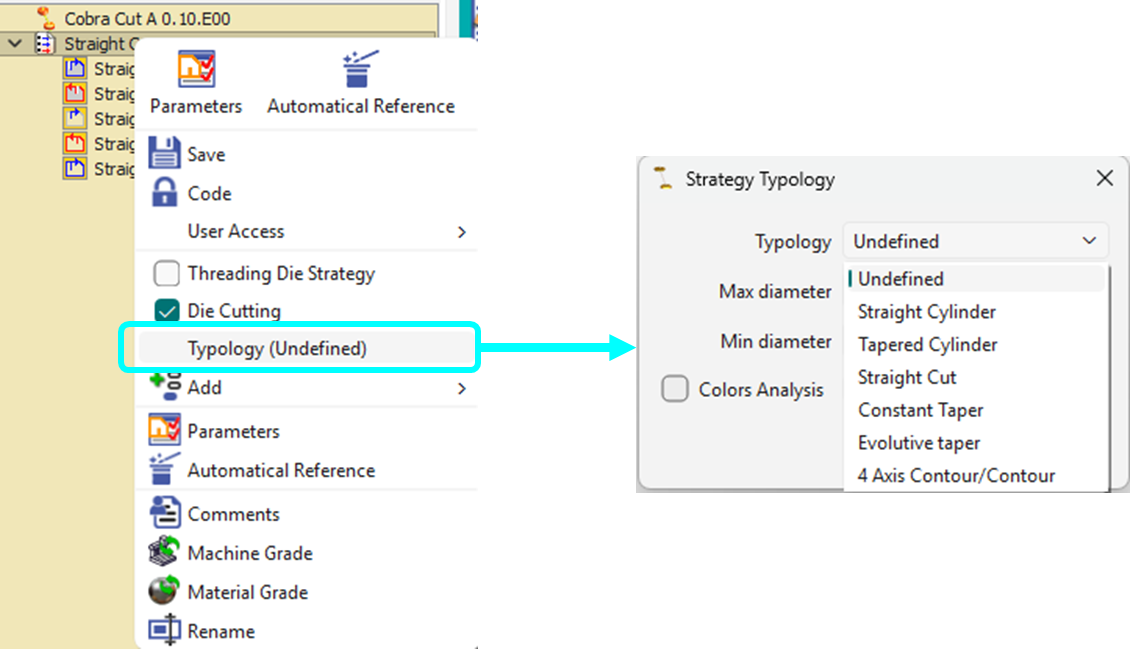

Das Konzept der Typologie wurde in die Definition von Strategien aufgenommen. Während der Erstellung oder Änderung einer Strategie, klicken Sie mit der rechten Maustaste darauf, um den Befehl Typologie aufzurufen.

Mehrere Typen sind verfügbar:

  • Gerader Schnitt für Zylinder

  • Kegelschnitt für Zylinder

  • Gerader Schnitt (beliebige Form)

  • Kegelschnitt (beliebige Form)

  • Evolutiver Kegel

  • 4-Achsen-Bearbeitung.


Für gerade und konische Profile stehen zwei Typen zur Verfügung, einer für beliebige Formen (Gerader Schnitt, Kegelschnitt) und der andere für Zylinder (Gerader Zylinder, Konischer Zylinder). Dies ermöglicht die Unterscheidung zwischen den Formen und die Definition separater Strategien.

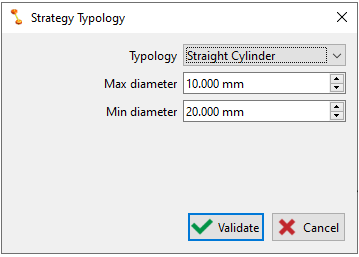

Ein Maximaler Durchmesser und Minimaler Durchmesser können auch für Zylinder -Typen definiert werden. Dies hilft, die Zylinder-Typologie-Zyklen im Bearbeitungsbaum besser zu kategorisieren und zu gruppieren.

Typology max dia.PNG

Das Fenster Strategie-Typologie ermöglicht die Definition der Automatisierungsregel für die Auswahl der Strategie während der Teileanalyse.

Dies vereinfacht den Prozess erheblich, wie folgt:

  • Laden Sie das Teil.

  • Starten Sie die automatische Teileanalyse. Die Strategien werden für jedes Profil automatisch angewendet, basierend auf der definierten Typologie.

  • Führen Sie das automatische Einfädeln durch.

  • Ausführen, um die Bearbeitung zu berechnen.

Part analysis.png

Export Threading Points ermöglicht die Generierung der Liste der Einfädelpunkte mit ihren Koordinaten und ihrem Durchmesserwert. Das Dateiformat ist *.xml.

Hinweis: Die Teileanalyse funktioniert auch auf 2D-Profilen!

HELP  - Wire EDM - Export of Threading points-20250421-062029.png
