Definition

In GO2cam können die meisten Drehoperationen dank der Operationslisten automatisiert werden. Sie können Ihre Schrupp- und Schlichtoperationen, Einstiche und Innenbearbeitungen programmieren.

Der Erstellungsprozess ist schnell und einfach, einige Regeln und Einschränkungen müssen bekannt sein.

▶️ This is demo demonstrates how Automatic Opelist are created in GO2cam.

Automatic toolpaths Creation.png

Erstellung einer automatischen Operationsliste

  1. Alle auswählen Operationen im Bearbeitungsbaum, Rechtsklick , wählen Sie 'Operationsliste' und dann exportieren Sie diese.

  2. Geben Sie im Fenster zur Erstellung der Operationsliste Folgendes ein: ' Automatisierung der Dreh-Eingaben ’.

  3. In diesem Fenster müssen wir, um eine automatische Operationsliste zu definieren, diese validieren validieren, unabhängig davon, ob wir Änderungen vornehmen oder nicht.

Innerhalb der ' Automatisierungsoption für Dreh-Eingaben ', gibt es Kontrollkästchen, um die Operationen auszuwählen, die unsere automatische Operationsliste ausführen soll:

  • Bearbeitung mit oder ohne Fase

  • Begrenzung der Bearbeitung an der Schulter

  • Auswahl einer Farbe zur Definition eines Gewindeprofils.

Zusätzlich können wir Werte für Folgendes festlegen:

  • Der Bearbeitungsbereich wird durch das Spannfutter und einen Sicherheitsabstand begrenzt.

  • Der Mindestdurchmesser, der für die Ausführung der internen Zyklen erforderlich ist.

  1. Nachdem die Parameter eingestellt sind, validieren wir die Operationsliste und speichern sie.

Creation of Auto Opelist.png

Saving of Auto Opelist-20240809-094825.png

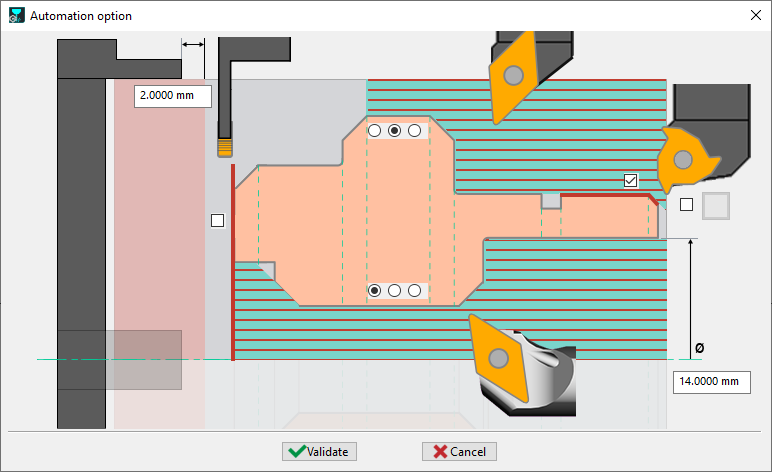

Wählen Sie Optionen, um die vollständige Bearbeitung des Teils auf der Hauptspindel zu ermöglichen

Für die Außen- und Innenbearbeitung haben wir 3 Bearbeitungsmodi:

  • bis zum Ende des Teils.

  • bis zum maximalen Durchmesser

  • bis zur Schulter.

Automatic opelist.png

Anwendung der Operationsliste

  1. Um die Automatische Operationsliste anzuwenden, importieren wir ein neues Werkstück.

  2. Wir navigieren zur Operationslisten-Umgebung, laden die Maschine und stellen das Spannfutter ein.

  3. Wir klicken auf das Verzeichnis, in dem wir die Operationsliste gespeichert haben; dies kann ein zuvor erstellter Ordner sein.

  4. Wir führen die automatische Operationsliste aus. Im Informationsfenster sehen wir, dass nicht durchgeführte Operationen automatisch gelöscht wurden.

Application on solid.png

Um die Automatische Dreh-Operationsliste</text> zu verwenden, müssen Ihre Geometrien als Rotationsvolumen erkannt werden. Das System unterstützt nativ zwei Arten von Geometrien: GO2cam Wellen:

  • Jede Geometrie, die direkt mit der Funktion "Wellenkonstruktion" in GO2cam erstellt wurde. Solid-Silhouetten:

  • Silhouetten, die beim Import eines 3D-Körpers (STEP, Parasolid usw.) automatisch generiert werden. Sonderfälle: DXF und einfache Drahtgittermodelle

DXF-Import

oder einfachen Drahtgittergeometrie (nicht als Welle definiert) arbeiten, kann das System die Operationsliste nicht automatisch anwenden. In diesen Fällen müssen Sie zuerst Wenn Sie mit einer ein Profil erstellen . Erstellungsregeln

Automatisierbare Prozesse:

Planfräsen

  • Außendurchmesserbearbeitung

  • Innendurchmesserbearbeitung

  • Nut und Mehrfachnut

  • Gewindeschneiden

  • Abstechen

  • Einschränkungen:

Fräsoperationen sind nicht im Automatisierungsprozess enthalten.

  • Bestimmte Formen können nicht automatisiert werden, darunter:

  • Picken

    • Fasen

    • Schrauben

    • Um die Gewindebearbeitung zu automatisieren, muss eine Bedingung erfüllt sein: Unmittelbar nach dem Gewindebereich ist eine Nut erforderlich. Lesen Sie auch weiter unten die neue Möglichkeit für Gewindeschneiden!

  • Damit der Planfräszyklus angewendet werden kann, muss das Feature vertikal sein, andernfalls wird es übersprungen.

  • Wenn die Breite der Nut kleiner ist als die Schnittbreite des Werkzeugs, wird die Nut nicht bearbeitet.

  • Diese Regeln stellen sicher, dass die automatisierten Prozesse korrekt und effizient angewendet werden, während die Grenzen der aktuellen Automatisierungsfähigkeiten berücksichtigt werden.

Rules for creation.png

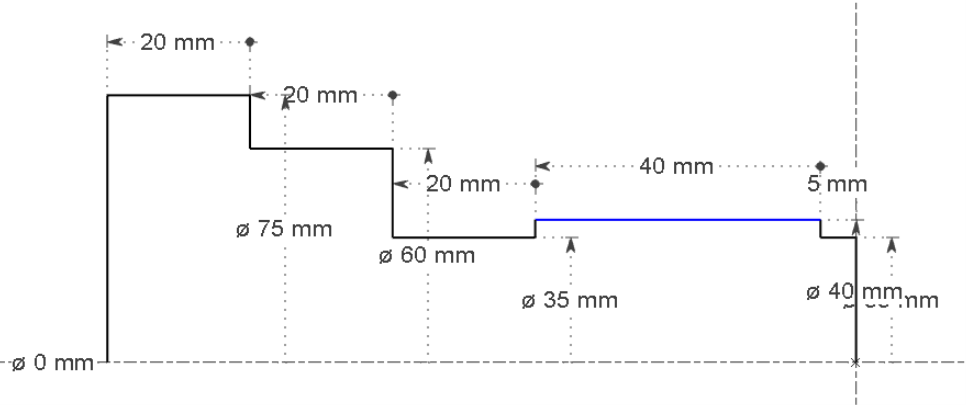

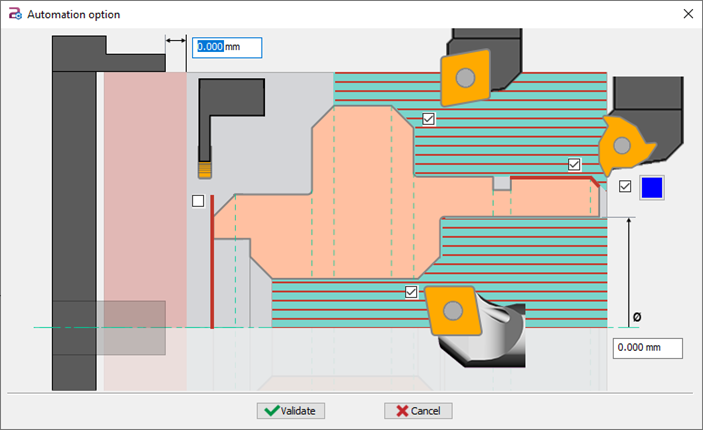

Gewindeschneiden nach Farbe:

können wir automatisch eine Gewindeschneidoperation auf einer durch Farbe definierten Geometrie anwenden. So können Sie die Gewindebearbeitung in jedem Durchmesser des Teils definieren (aber nur einmal: Wenn mehrere Elemente die Farbe angewendet haben, wird das erste genommen) Wenn Sie keine Farbe für das Gewindeschneiden definieren, ist der Mechanismus derselbe wie zuvor: Nur der erste Durchmesser, wenn er von einer Nut abgeschlossen wird, wird mit einem Gewinde bearbeitet.

Sonderfall: Automatische Operationsliste für Haupt- und Gegenspindel (Nachbearbeitung)

image-20240321-115844.png 		image-20240321-115722.png

Automatic threading by colour.png

Um sowohl die Hauptspindeljobs als auch die Gegenspindeloperationen zu automatisieren, müssen wir 2 Operationslisten erstellen.

Die Regel lautet, die gleichen Einstellungen für die 2 Operationslisten zu definieren!

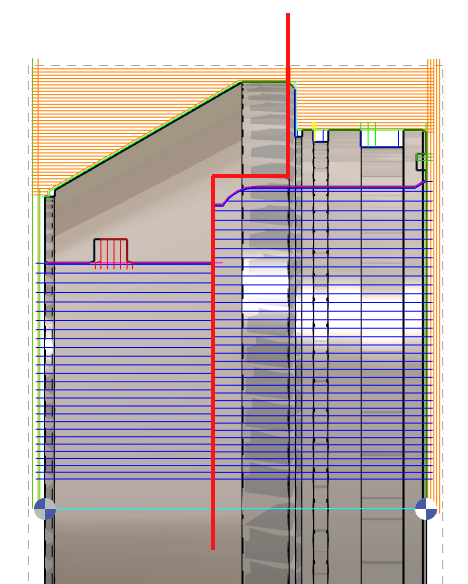

Nehmen wir ein Beispiel. Die verschiedenen Seiten der Bearbeitung sind durch das rote Profil dargestellt: auf der rechten Seite die Hauptspindeloperationen, auf der linken Seite die Gegenspindeloperationen.

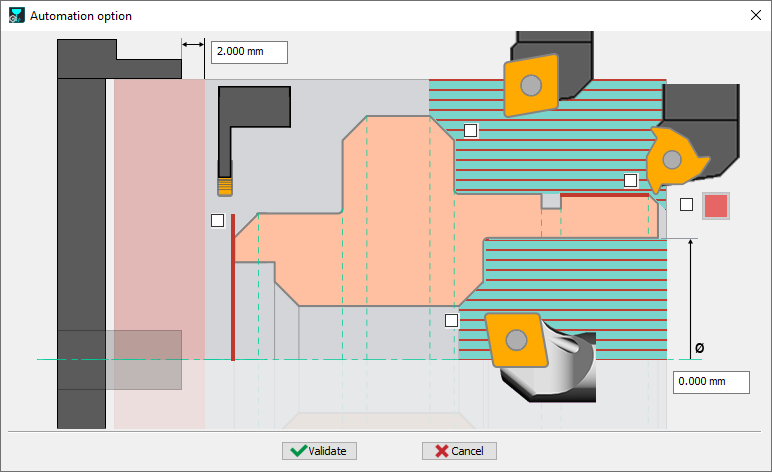

Um die 2 automatischen Operationslisten zu programmieren, müssen wir die 2 Dialoge wie folgt einstellen:

Wenn Sie die Operationsliste für die Hauptspindel definieren, befinden sich die Operationen auf der rechten Seite (grüne Seite). Aber wenn Sie die Operationsliste für die Gegenspindel definieren, müssen Sie sich vorstellen, dass die Operationen die linke Seite (grau) verwalten.


Sie können 2 Beispiel-Operationslisten herunterladen und in Ihren GO2cam-Ordner namens 'opelist' kopieren.

Automatic_Turning_Operation.OPL

Automatic_Turning_Operation_SS.OPL
