From V6.12, there are 2 methods to create and machine into a developed plane:
-
Manuelle Erstellung einer Abwicklungsebene und Anwendung des Bearbeitungszyklus
-
Im Drehen, neuer Befehl zur Erstellung und Bearbeitung in einer Abwicklungsebene in einem Schritt
Manuelle Erstellung
Erstellung von Abwicklungsebene
|
|
|
Erstellung einer Ebene, die um eine Achse abgewickelt wird. Wählen Sie den Abstand (Durchmesser des Zylinders) und die Rotationsachse . Sobald die Ebene erstellt ist, können Sie beliebige Drahtgitterbefehle verwenden, um Geometrie innerhalb dieser Ebene zu zeichnen. Dies wickelt die Geometrie um den Zylinder. Dann können Sie eine 2-Achsen-Bearbeitung programmieren, die um die Form gewickelt wird. |
|
Sie können die Z-Ausrichtung des Werkzeugs während der Bearbeitung wählen. 2 Möglichkeiten:
|
|
|
|
Ein neues Dialogfeld wurde für die Erstellung von Abwicklungsebenen mit denselben Optionen in der Multifunktionsleiste eingeführt. |
|
Durchmesser : Der Durchmesser, auf dem die Abwicklung erstellt werden soll. Im Falle einer einfachen Abwicklung (zylindrisch) kann der Durchmesser hier direkt eingegeben werden.
Ausrichtung : Die Ausrichtung der Abwicklungsebene bestimmt, ob die Bearbeitung außen oder (bei großen Drehteilen, möglicherweise mit einem Winkelkopf) innen durchgeführt wird.
Ordinateneinheit : Sie können wählen zwischen Grad Einheit oder mm (oder Zoll). Dies gibt die Maßeinheit der vertikalen Achse (Y oder C) in der Abwicklungsebene an.
Ordinatenrichtung : Mit dieser Option geben Sie die Richtung des '+', nach Oben oder nach Unten
|

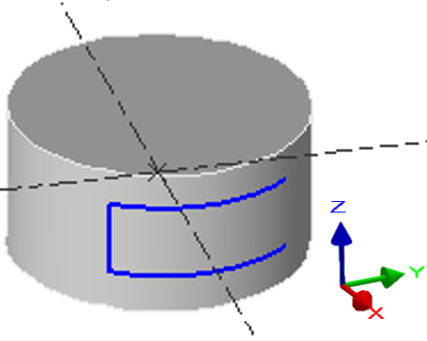

Unten Ordinatenrichtung
|

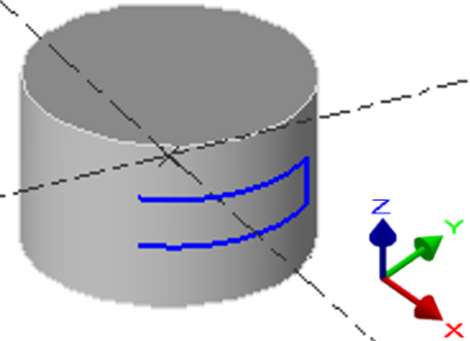

Oben Ordinatenrichtung
|
Verwenden
Wenn die Ebene erstellt ist, können Sie in dieser Ebene zeichnen oder Geometrie importieren, die in einer anderen Ebene entworfen wurde.
Sie können die Ansicht in einer Abwicklungsebene nicht ändern: nur Draufsicht ist verfügbar!
|
Der Import erfolgt durch Projektion mit dem Befehl Projektion in Abwicklungsebene im Menü Arbeitsebene. Im Befehl Projektion, 4 Modi der Profilerstellung sind verfügbar; Automatisch, Kantenpfad, Stützflächen und Drahtgitter. |
|

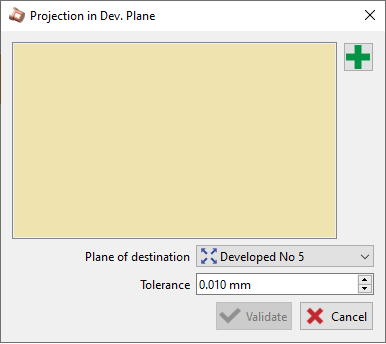

Ein Dialogfenster öffnet sich bei der Auswahl von Projektion in Abwicklungsebene.
|
|
|

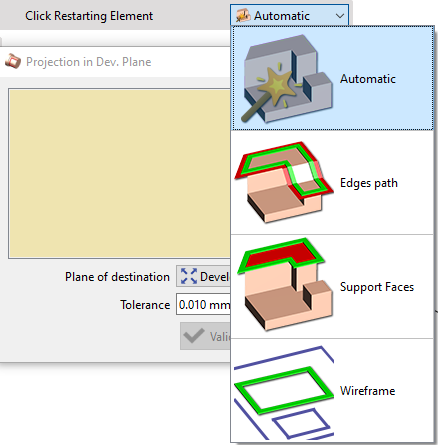

Clicking on the grünes + Icon will give us access to choose the mode of profile creation: Automatisch lässt die Software die optimale Methode zur Auswahl der Profile wählen. Kantenpfad ermöglicht die direkte Auswahl der Kanten eines Körpers, ohne vorher 2D-Geometrie zu übernehmen. Stützflächen ermöglicht das einfache Anklicken einer Fläche, um mehrere Profile auszuwählen. Drahtgitter ermöglicht die Auswahl jedes gezeichneten oder vorhandenen Drahtgitters auf dem Körper. |
|
|

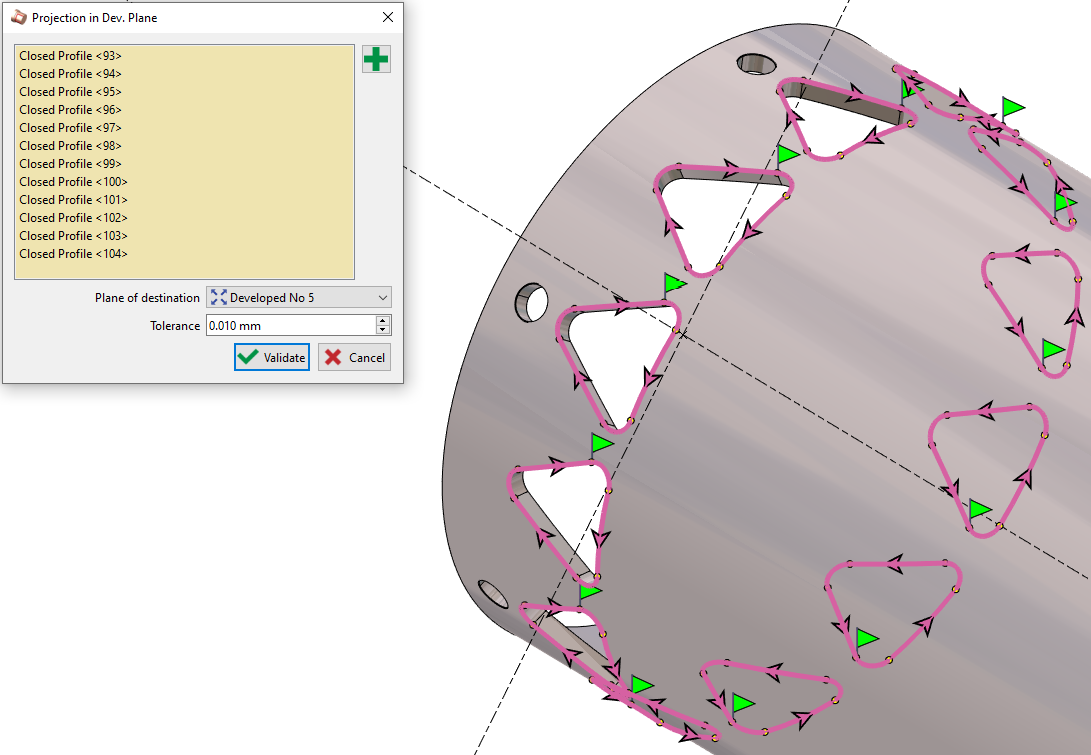

Bei Mehrfachauswahl von Profilen wird die Kontinuität auf Elemente an den Positionen 0° und 180° angewendet. Bohrungen werden ebenfalls nicht berücksichtigt. Der Benutzer hat nun auch die Möglichkeit, Profile manuell aus dem Fenster hinzuzufügen oder zu entfernen. |
|
|
|
|
Die in eine Abwicklungsebene projizierten Elemente werden nicht mehr in Polygone umgewandelt. Sie bleiben als Bögen und Segmente erhalten, für ein besseres Bearbeitungsergebnis.
Zyklus programmieren in Abwicklungsebene
|

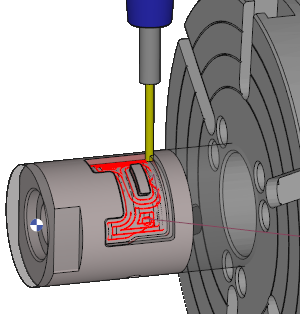

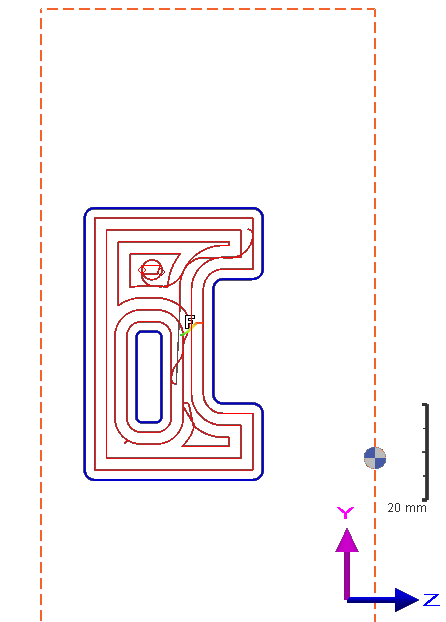

Sobald die Arbeitsebene erstellt ist, ist dies sehr einfach: Gehen Sie wie gewohnt mit jeder anderen Form vor. Stellen Sie nur sicher, dass Sie sich gerade in der Abwicklungsebene befinden. Sie können beliebige 2-Achsen-Operationen programmieren, wie wir Ihnen im Beispiel mit einer Tasche zeigen. |
|
|
|
|
|

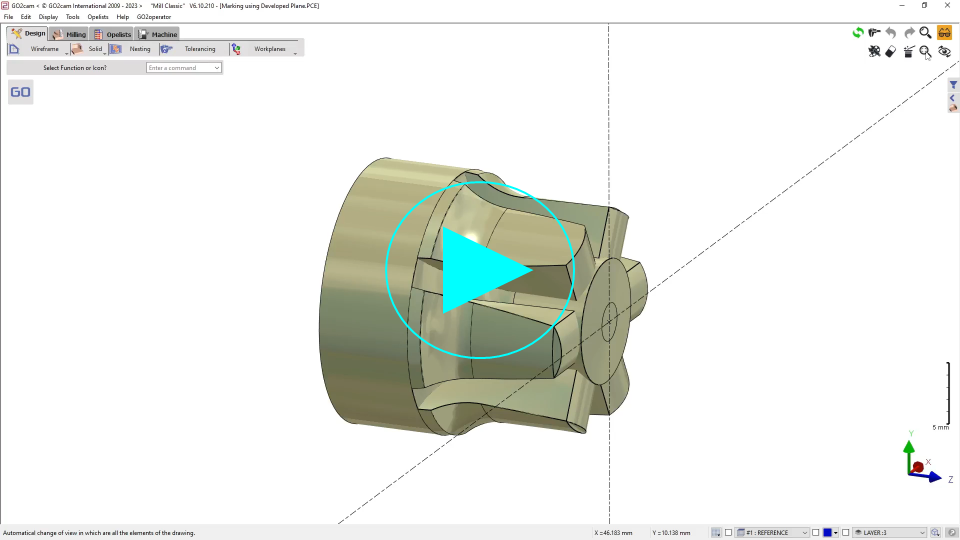

Bearbeitung in Abwicklungsebene
|

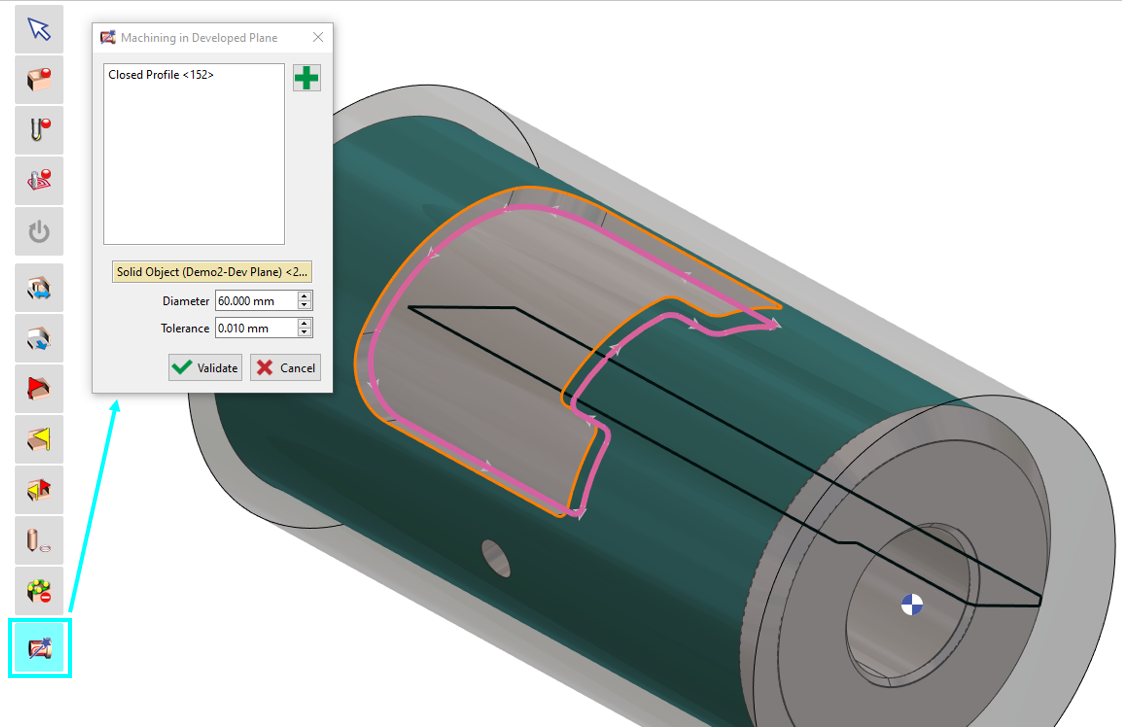

Sie können die Funktion der Abwicklungsebene nutzen, wenn Sie Geometrie für die Bearbeitung auswählen. Nach dem Klicken auf die Option zur Geometrieauswahl wird ein Symbol, das die Bearbeitung in der Abwicklungsebene darstellt, sichtbar. Wählen Sie das gewünschte zu bearbeitende Profil in der Abwicklungsebene aus. Für den Durchmesser können Sie entweder den Wert manuell eingeben oder Ihren Körper auswählen, und der Durchmesser wird automatisch ausgefüllt. Nach der Validierung fahren Sie mit der Auswahl des entsprechenden Werkzeugs und Bearbeitungszyklus fort. |
|
|
||
