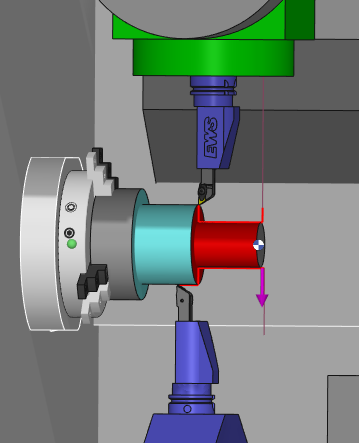

Schlichtoperation mit 2 Werkzeugen, die auf 2 Revolvern (oder Spindeln) montiert sind. Die Werkzeugwege können außen, innen oder planseitig sein.

Dieser Bearbeitungszyklus ist nur mit dem optionalen Modul MTE verfügbar.

Die Standard-Simulationen (Dynamisch und Werkzeugweg) zeigen nicht die Realität des Schnitts, der Synchronisationen und eines möglichen zweiten Werkzeugs. Sie sollten synchronisierte Operationen immer mit der MTE-Steuerungssimulation simulieren.

Schlüsselpunkte

Für Drehmaschinen mit Doppelrevolvern, Fräs-Drehmaschinen sowie Schweizer Drehmaschinen eröffnen synchronisierte Operationen neue Möglichkeiten, indem sie es den Benutzern ermöglichen, gleichzeitige Drehoperationen mit Werkzeugen auf gegenüberliegenden Seiten zu programmieren.

Der Schlichtdurchgang wird in 2 Durchgänge unterteilt; die Synchronisation ist ein Follow-Modus mit Definition von Länge oder Zeitverzögerung.
Standardmäßig wird für beide Seiten dasselbe Werkzeug verwendet, aber Sie können auch 2 verschiedene Werkzeuge verwenden!
Alle Parameter der Standard-Schlichtoperation sind ebenfalls verfügbar.

Sie können ein Video ansehen, das die Anwendung von synchronisierten Zyklen erklärt.

Bei 2.20 Im Video wird die Definition von zwei verschiedenen Werkzeugen für den Zyklus gezeigt. Dies gilt, wenn ein einzelnes Werkzeug zweimal geladen wird, ermöglicht durch die Funktion 'Ein anderes gegenüberliegendes Werkzeug hinzufügen', die über die rechte Maustaste auf das Werkzeug im Bearbeitungsbaum zugänglich ist.

In MTE werden diese 2 Werkzeuge bei automatischer Montage automatisch auf gegenüberliegenden Revolvern montiert.

Weitere Details finden Sie in den folgenden FAQs durch Klicken auf den Link hier.

Strategieparameter

Dialogbereich	Parameter
Werkzeugweg	Zyklusart	Nummer der imaginären Nase
	Offsettyp	Werkzeugweg
	Eckenrundung	R max Koef
Synchronisation	Zustelltiefe	Synchronisation
Synchronisation	Verzögerungslänge	Verweilzeit
Bearbeitungsstrategie	Hinterschnitt	Lokale Aufmaße
	Mindesthinterschnittbreite	Aufmaß XY
		Aufmaß Z

Bewegungsparameter

Dialogbereich	Parameter
Anfahr- und Rückfahrparameter	Abfahr Konturverl. (konturfolgend)	Anfahr Konturverl. (konturfolgend)
	Abfahr Konturverl. (linear)	Anfahr Konturverl. (linear)
	Rückzugsabstand	Anfahrradius
	Rückzugswinkel	Anfahrradius
	Abfahrt in Vektorrichtung	Anfahrt in Vektorrichtung
	Ausfahrradius	Anfahrabstand
	Ausfahrradius	Anfahrwinkel
	Sicherheitsabstand Rückzug	Sicherheitsabstand Anfahrt

Technologieparameter

Dialogbereich	Parameter
Schnittbedingungen	Qualität	Schnittgesch. Vc
	Spindeldrehzahl n	Getriebestufe
	Vorschub in Z	Vorschubeinheit
	Vorschub in X	Spindeldrehrichtung
	Zustellvorschub	Max Drehzahl
Werkzeugnummerierung	Werkzeugnummer	spezifische Nummer
	Radiuskorrektur	2. Länge komp. Nummer
	Kühlungsnummer
Gegenüberliegende Werkzeugnummerierung	Werkzeugnummer	spezifische Nummer
	Radiuskorrektur	2. Länge komp. Nummer
	Kühlungsnummer
Benutzerdefinierte Felder	Kommentar	Überwachung
Benutzerdefinierte Felder	Bearbeitungs-Set

Optionale Parameter

Dialogbereich	Parameter
Kollisionsmanagement	Spalt Prüfung am Rohteil	Abstand XY
	Sicherheitsbereich	Abstand Z
	Sicherheitsabstand in Z für Eilgänge	Sicherheitsabstand in X für Eilgänge
Splineberechnung	Splinetoleranz	Spline auflösen in
Optionen	Einstellwinkel	Hinterschneidungswinkel
Optionen für Werkzeugweg	äußeren Kanten brechen	Max Winkel
