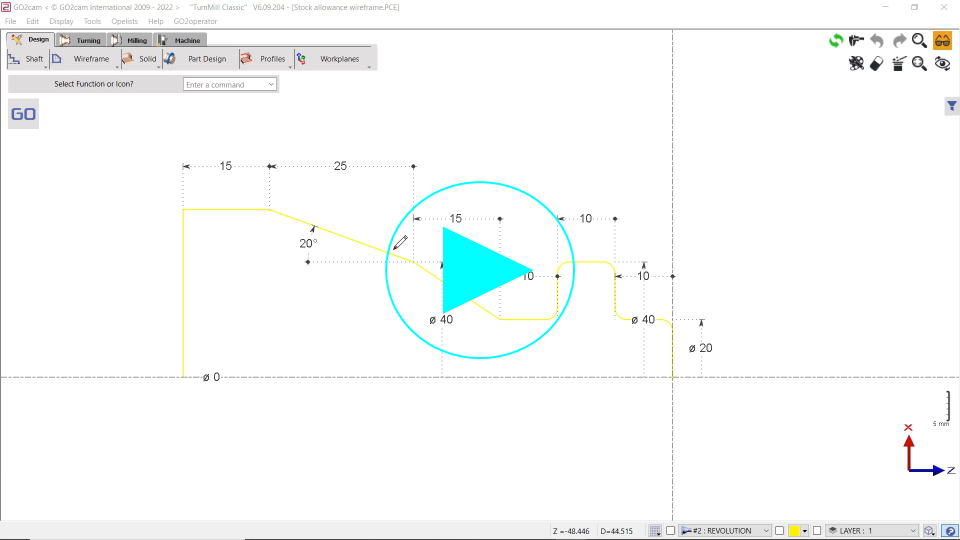

Aufmaße sind Rohteilaufmaße, die an einer bestimmten Stelle der Drehgeometrie definiert werden. Sie werden während der Bearbeitung neben den Standard-Rohteilaufmaßen berücksichtigt. Der einzustellende Parameter heißt Lokales Aufmaß. Er gilt für ein oder mehrere Profilelemente und beeinflusst Segmente und Bögen. Sehen Sie sich das Video rechts an, das den Befehl vorstellt. |
|
Es ist möglich, lokale Aufmaße vor oder nach der Bearbeitung hinzuzufügen. Sie müssen eine Neuberechnung durchführen, um sie nachträglich zu berechnen.
Parameter zur Erstellung von Aufmaßen
Beim Aufrufen des Befehls wird der Benutzer aufgefordert, entweder ein Element oder ein Profil auszuwählen. Die Auswahl eines Elements ermöglicht die Definition von Aufmaßen nur für dieses Element. Die Wahl eines Profils erlaubt eine selektive Definition auf seinen Elementen.
|
|||
|

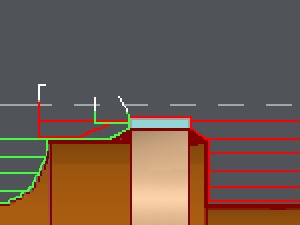

Modus: Element/Profil/Erweitern Definiert die Form der Aufmaßsegmente, wo sie sich überschneiden. |
||
Element |
Profil |
Erweitern |
|
|
Rechts/Links: Definiert die Aufmaßrichtung relativ zum Profil |
||
|
Init: Setzt alle Aufmaße im Profil zurück. |
||
|
Vorwärts und Rückwärts Buttons: ermöglichen die Bewegung zum nächsten oder vorherigen Element in der Reihenfolge. Das ausgewählte Element wird hervorgehoben. Benutzer können jedes Element entlang des Profils anklicken, um es auszuwählen und ein Aufmaß anzuwenden. |
||
|
Dicke: Geben Sie einen Wert ein, um das Aufmaß vom Profil aus festzulegen. |
||
|
Radius: Konisch/Isometrisch/Nicht erzwungen Nur im Profilmodus für Bögen verfügbar. Nicht erzwungen und Isometrisch erlauben keine Definition eines Aufmaßwertes für Bögen. Konisch erlaubt die Definition eines Aufmaßes. |
||
|

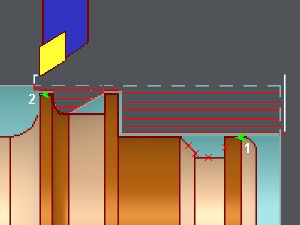

Radierer: sperrt ein Element und verhindert die Anwendung von Bearbeitungsaufmaßen. Ein rotes Kreuz zeigt dies an. Es wird zum Beispiel verwendet, wenn Sie keinen Schruppzyklus auf eine Nut anwenden möchten. |
|
|
|
Drücken Sie die Esc-Taste (Rotes Kreuz) zum Bestätigen oder Auswählen Anderes Profil (Grüner Haken) um weitere Aufmaße auf Ihrem Teil zu definieren. |
||
|
Sehen Sie sich das Video rechts an, das die verschiedenen Einstellungen zur Definition von Bearbeitungsaufmaßen erklärt. |
|
||
Anwendung in Bearbeitungszyklen
|
Um Bearbeitungsaufmaße während der Berechnung von Bearbeitungszyklen anzuwenden, verwenden Sie den Strategieparameter 'Lokales Aufmaß'. Standardmäßig ist er auf Nein gesetzt. Die Dropdown-Liste bietet drei Modi, ähnlich der Definition der Aufmaßgeometrie. Der Zyklus priorisiert den in der Strategie ausgewählten Modus. Es wird empfohlen, den Modus, der bei der Definition verwendet wurde, abzugleichen. |
|
||
|
Sehen Sie sich das Video rechts an, das ein Beispiel für die Anwendung von Bearbeitungsaufmaßen in einer Schlichtoperation zeigt. |
|
||
Ein Sonderfall der Verwendung von Bearbeitungsaufmaßen wird im FAQ-Bereich erklärt: klicken Sie hier
