Definition


Das Nut Feature ermöglicht das Design von Standard- oder kundenspezifischen Nuten mit zugewiesenen Operationen.

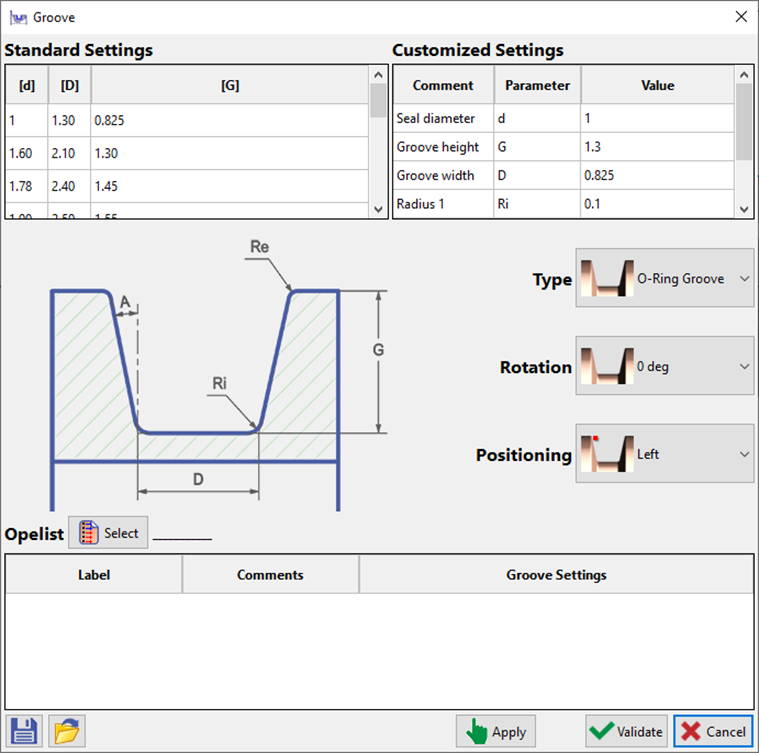

Dialogdarstellung

Im Nut Feature finden Sie:

  1. Standardeinstellung : Der Befehl hat eine Standardeinstellung, die dem 'DIN-Standard' entspricht und sicherstellt, dass Nutabmessungen, Winkel, Radien und Toleranzen den Branchennormen und -vorschriften entsprechen.

  2. Kundenspezifische Einstellungen : Der Befehl ermöglicht es Benutzern, Nutparameter an ihre spezifischen Anforderungen anzupassen. Dies beinhaltet die Möglichkeit, Parameter wie Nutbreite, -tiefe, -winkel, Radien, Fasenabmessungen und Toleranzen anzupassen.

  3. Zuweisung der Operationenliste : Der Befehl integriert sich in eine Operationenliste, die eine Liste von Bearbeitungsvorgängen ist, die zur Herstellung eines Teils erforderlich sind. Dies stellt sicher, dass der Nutvorgang ordnungsgemäß in den Fertigungsprozess integriert ist.

  4. Speichern und Laden von Benutzereinstellungen : Der Befehl bietet Benutzern Optionen, ihre benutzerdefinierten Nut-Einstellungen als Voreinstellungen für die zukünftige Verwendung zu speichern und zuvor gespeicherte Voreinstellungen zu laden.


Durch die Einbeziehung dieser Funktionen kann der neue Befehl sowohl standardkonforme Nutgenerierung als auch Flexibilität für kundenspezifische Bearbeitungsanforderungen bieten und so die Produktivität und Effizienz des Benutzers steigern.

Wie arbeitet man mit der Operationenliste?

Hier ist der Arbeitsablauf zur Definition einer Operationenliste und deren Verwendung im Befehl Nut Feature

Erstellen der Operationenliste

Verwenden Sie im Textmenü Operationenliste > Erstellen um eine leere Operationenliste zu erstellen. Benennen Sie sie um und fügen Sie per Rechtsklick eine direkte Nutoperation hinzu ( Hinzufügen > Drehen > Einstechen > Direkt )

Siehe Operationenlisten-Manager für weitere Details zur Erstellung von Operationenlisten

Einstellen der Parameter der Operationenliste

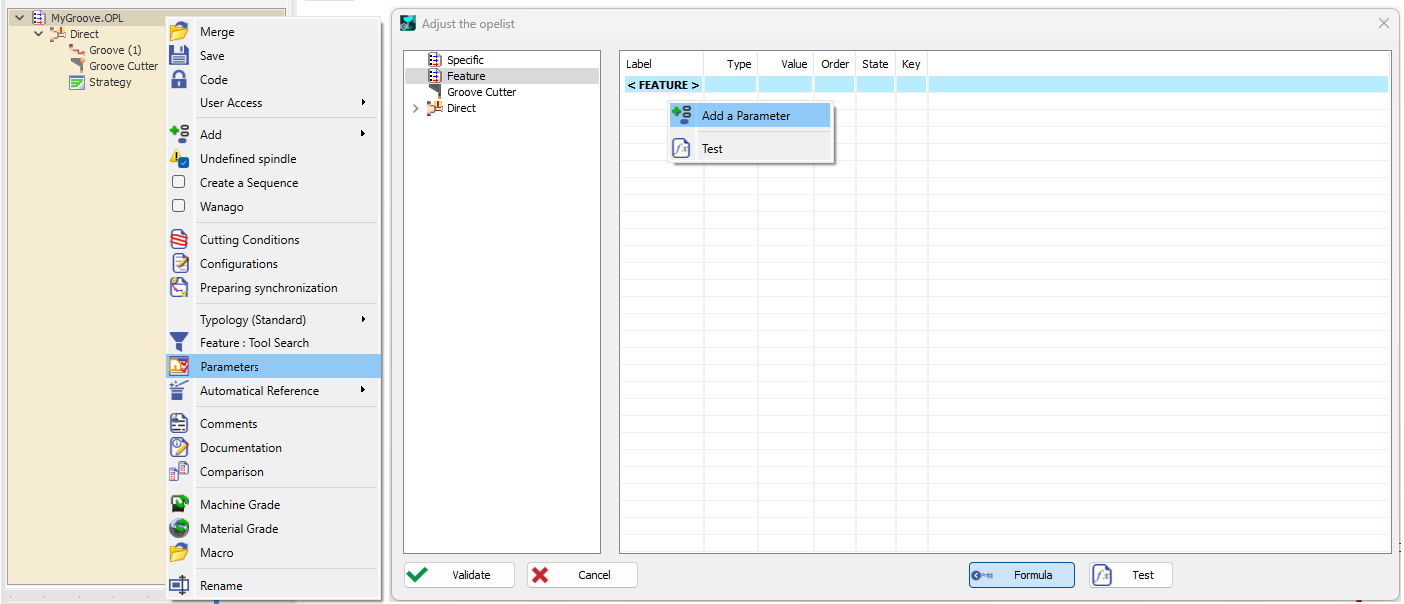

Klicken Sie mit der rechten Maustaste auf den Namen der Operationenliste, um auf die Parameter der Operationenliste zuzugreifen.

Klicken Sie auf die Schaltfläche Formel, um erweiterte Parameter anzuzeigen

Klicken Sie auf Feature, um die Feature-Parameter anzuzeigen, und klicken Sie mit der rechten Maustaste auf die Parameterliste, um einen Parameter hinzuzufügen


Fügen Sie dann zwei Distanzparameter, Breite und Radius, hinzu und setzen Sie deren KEY-Felder auf WIDTH und RADIUS

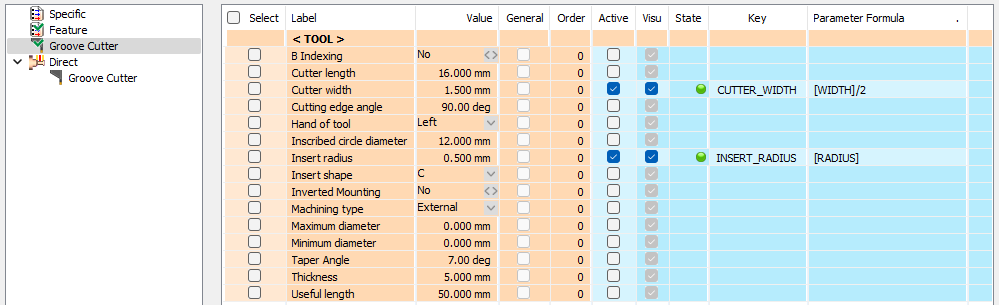

Verknüpfen Sie schließlich in den Parametern des Nutfräsers die Werkzeugbreite und den Schneidenradius mit den zuvor erstellten Feature-Parametern


Klicken Sie auf Validieren, um die Parameter zu bestätigen und das Dialogfenster zu schließen.

Klicken Sie dann im Operationenlisten-Manager auf Validieren, um Ihre Operationenliste zu speichern.

Verwenden Sie die Operationenliste

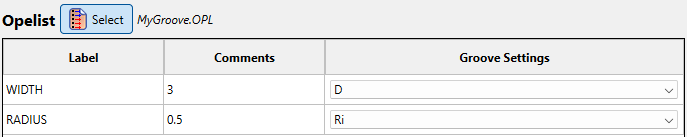

Nach der Erstellung ist die Operationenliste im Befehl Nut Feature sichtbar und kann ausgewählt werden. Die Nutparameter können nun mit den Operationenlisten-Feature-Parametern WIDTH und RADIUS verknüpft werden, um die Werkzeugbreite und den Schneidenradius einzustellen.


Bearbeitung

Die Nutbearbeitung kann nun einfach zur Bearbeitungsliste hinzugefügt werden durch Drehen > Teil > 2D Features
