Zyklen: Synchrones Schruppen, Synchrones Schlichten
|
Diese Parametereinstellungen definieren die synchronisierte Bewegung des zweiten Werkzeugs mit der des ersten Werkzeugs in einem synchronen Zyklus. Die korrekte Visualisierung der erzeugten Werkzeugwege ist in MTE besser sichtbar. |
|
Synchronisierungsart
|

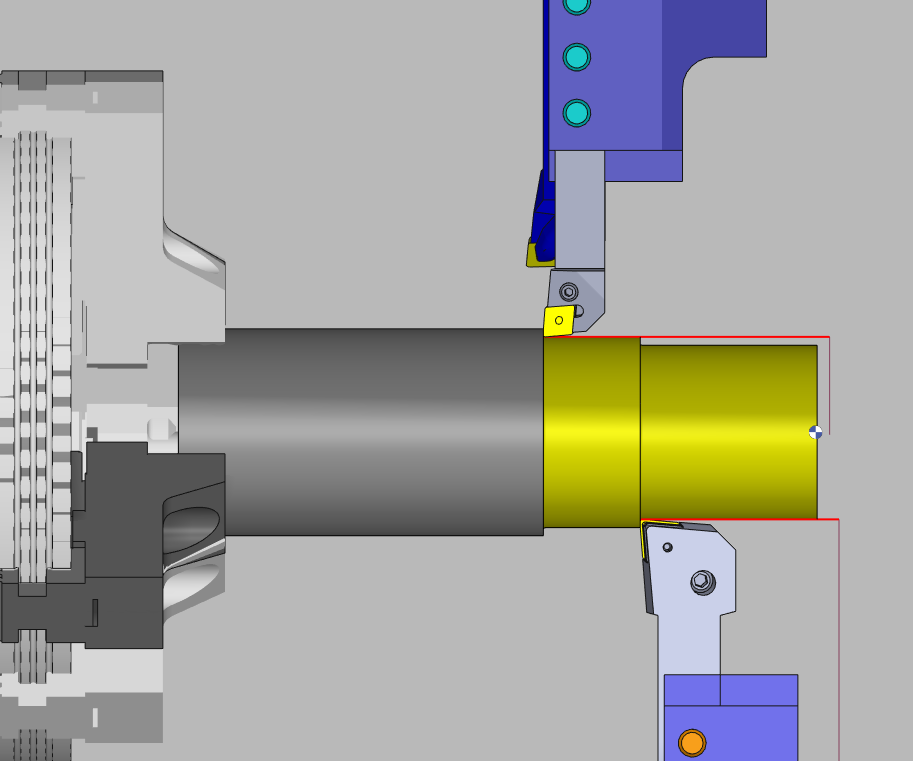

Folgemodus |
Dieser Modus erlaubt dem 2. Werkzeug, seine Bearbeitung direkt nach dem Start der Bearbeitung des 1. Werkzeugs zu folgen. Eine Nachlaufdistanz und Verweilzeit können spezifisch für diesen Modus definiert werden, damit das Werkzeug leicht hinter dem ersten folgt, um Kollisionen zu vermeiden. Die Verzögerung wird am Startpunkt des Werkzeugwegs berechnet. |
|
|

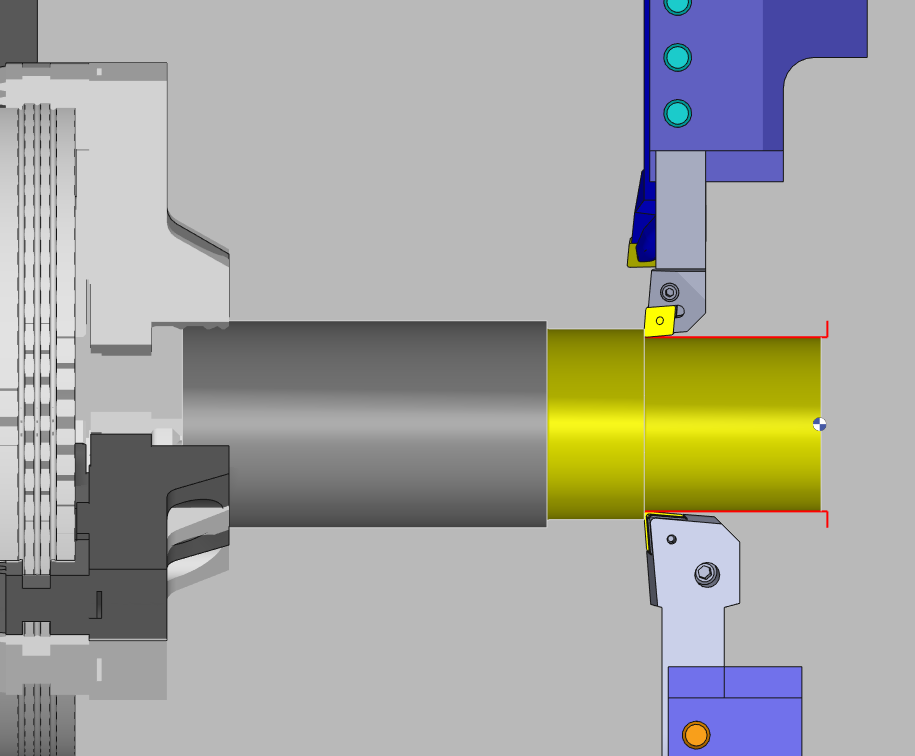

Gegentaktmodus |
In diesem Modus beginnen beide Werkzeuge gleichzeitig mit ihrer Bearbeitung. Eine halbe Spindelumdrehung und die gleichzeitige Schnittbearbeitung beider Werkzeuge ermöglichen eine vollständige 360-Grad-Abdeckung. Für diesen Modus kann kein Nachlaufparameter definiert werden. |
|
|

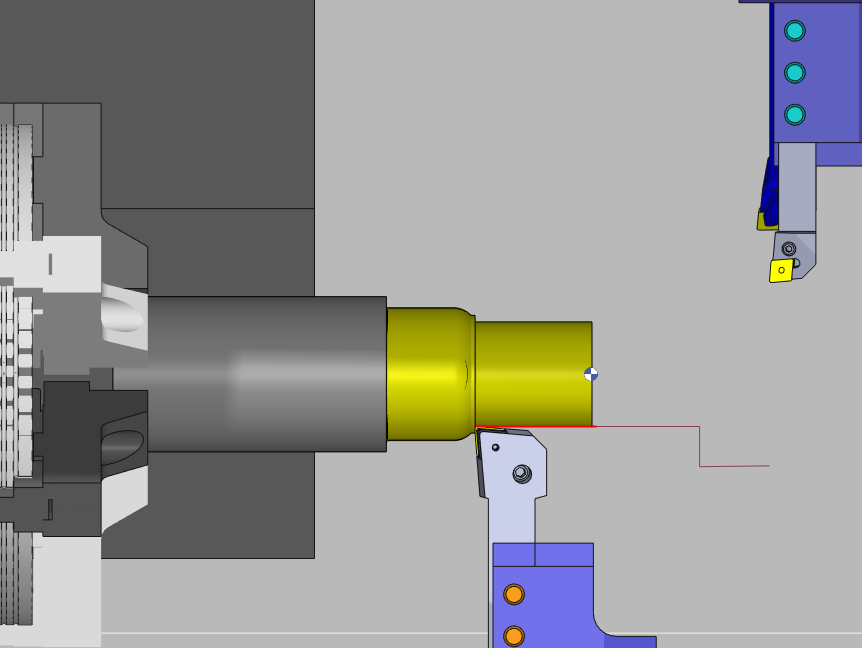

Alternierend (Anfahrpunkt) |
Für diesen Modus muss im Geometrieauswahlschritt zwingend ein Anfahrpunkt definiert werden. Außerdem erfolgt die Bearbeitung abwechselnd zwischen den 2 Werkzeugen. Für diesen Modus kann kein Nachlaufparameter definiert werden. Ebenso ist die Start/End-Synchronisierung nicht anwendbar. |
|

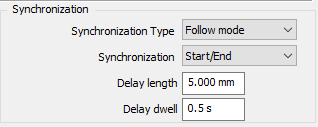

Synchronisierung
|

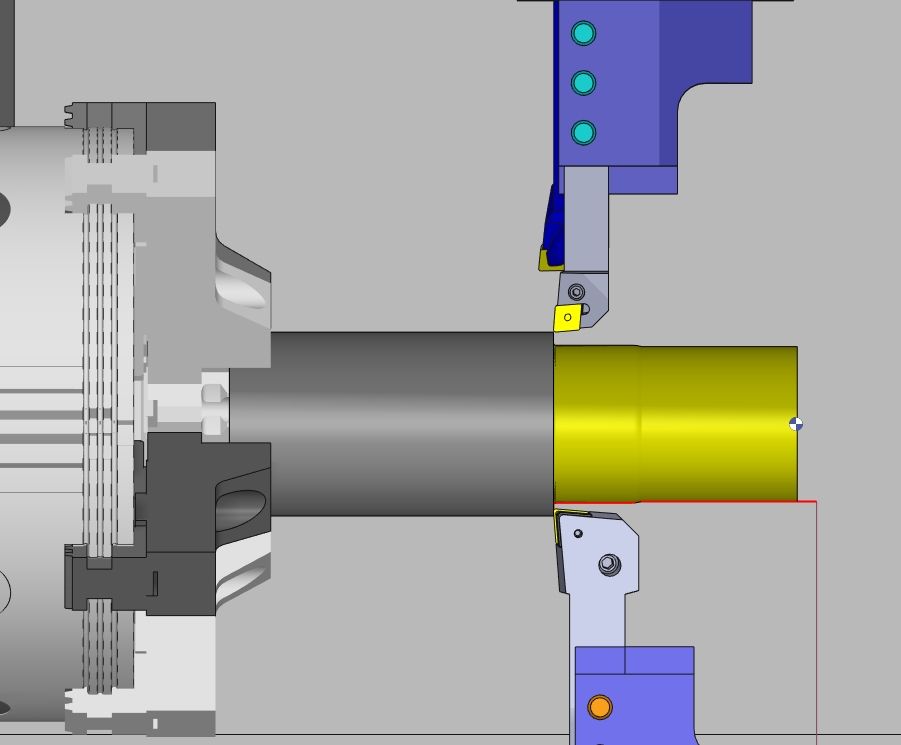

Start/Ende |
Die Synchronisierung wird am Anfahr- und Rückfahrpunkt berücksichtigt. Jede definierte Verzögerung wird am Anfahrpunkt berücksichtigt. Bei dieser Einstellung erfolgt der Rückzug vom Rückfahrpunkt gleichzeitig. Wenn das erste Werkzeug den Endpunkt zuerst erreicht, verweilt es an dieser Position, bis das 2. Werkzeug diesen Punkt erreicht. |
|
|

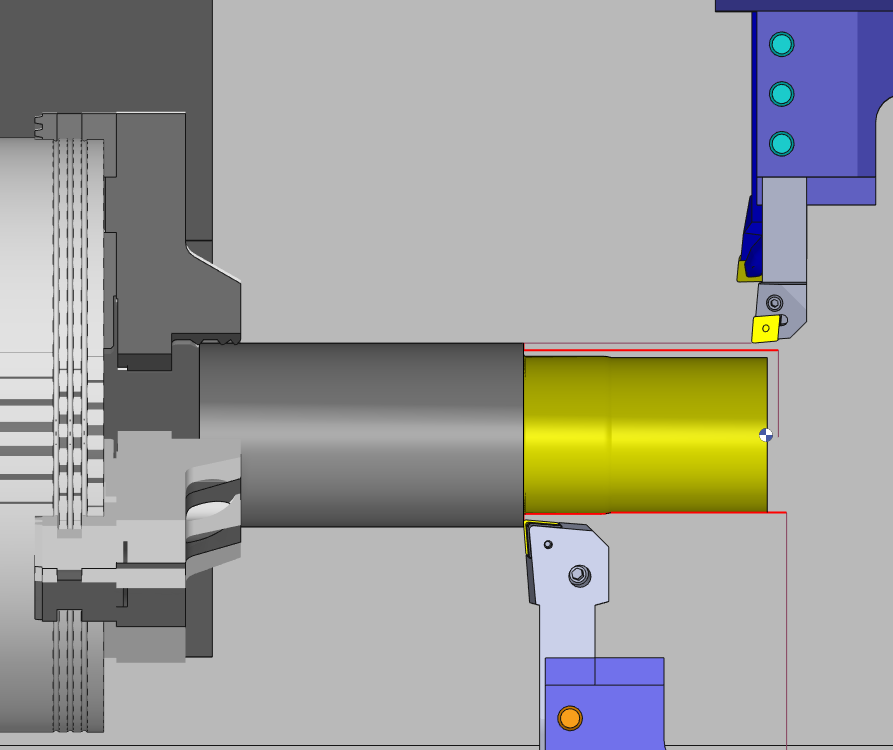

Start |
Die Synchronisierung wird am Anfahr- und Rückfahrpunkt berücksichtigt. Jede definierte Verzögerung wird am Anfahrpunkt berücksichtigt. Bei dieser Einstellung erfolgt der Rückzug vom Rückfahrpunkt individuell. Wenn das erste Werkzeug den Endpunkt zuerst erreicht, verweilt es nicht und setzt seinen Rückzug fort. |
|
Nachlaufdistanz
Definiert eine Verzögerung für das 2. Werkzeug in Bezug auf den Startpunkt der Bearbeitung in Bezug auf die Distanz/Länge. Wenn beispielsweise eine Nachlaufdistanz von 5 mm definiert ist, beginnt das 2. Werkzeug seine Bearbeitung, nachdem das 1. Werkzeug 5 mm durch das Material zurückgelegt hat.
Verweilzeit
Definiert eine Verzögerung für das 2. Werkzeug in Bezug auf die Schnittzeit. Wenn 2s für die Verweilzeit eingestellt ist, beginnt das 2. Werkzeug mit der Bearbeitung 2s, nachdem das erste Werkzeug seinen Bearbeitungszyklus begonnen hat.
Tiefenzustellung
Dieser Parameter ist spezifisch für Synchrones Schlichten . Er erlaubt die Definition einer inkrementellen Tiefe entsprechend dem Schnittweg.
