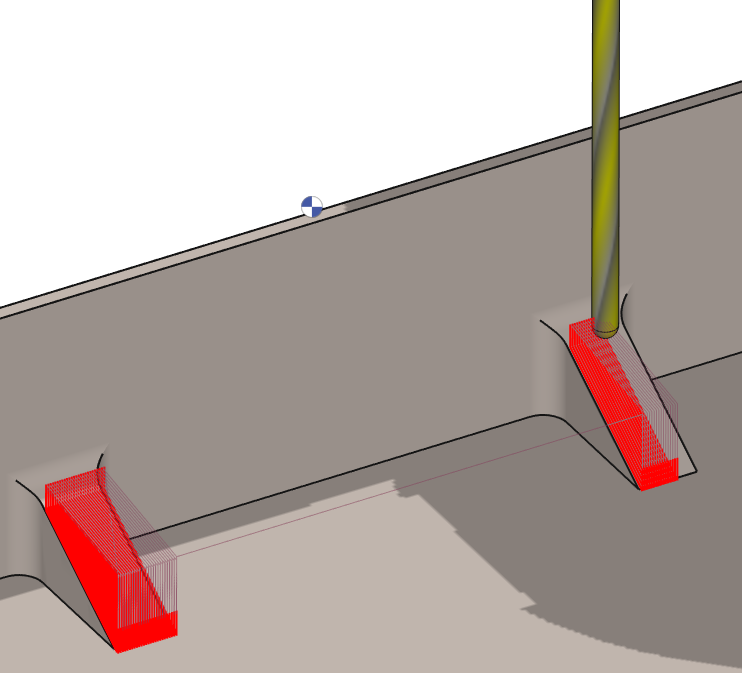

Dieser Zyklus wird verwendet, um eine Verstärkung, eine Rippe oder eine Schräge zu bearbeiten, deren Form durch ihre Breite und eine Seitenansicht definiert ist. Das Prinzip besteht darin, eine spezifische Ebene zu definieren, die Geometrie darin zu zeichnen und dann den Bearbeitungszyklus anzuwenden.

Diese Operation ist sehr spezifisch, da sie eine 3-Achsen-Bearbeitung mit nur einer 2D-Geometrie durchführen kann.

Die zu befolgenden Schritte sind wie folgt:

• Definieren Sie die Profilfräsebene

  • Respect carefully the process explained in the following page: Profilfräsebene

• Dieser Zyklus funktioniert nur auf Drahtmodellen und führt eine 2,5-Achsen-Operation durch. Daher muss eine Drahtmodellkante entworfen oder aus dem Volumen extrahiert werden, um als Geometrieauswahl verwendet zu werden.

• Wenden Sie den Profilfräszyklus an.

Sehen Sie sich ein Video an, das den Workflow demonstriert.

Dialogbereich

Parameter

Werkzeugwegstrategie

Werkzeugweg

Offset Typ

Eckentyp

Profilfräsen

Z Zustellung (Ap)

Tiefe

Dicke

Inkrementale Dicke

Aufmaße

XY Aufmaß

Dialogbereich

Parameter

Sicherheit (in Z)

Sicherheitsebene SE

Sicherheitsabstand

Anfahren und Rückzug in Z

Anfahrhöhe

Rückzugshöhe

Anfahren und Ausfahren in XY

Anfahrwinkel

Ausfahrwinkel

Anfahrabstand

Ausfahrabstand

Anfahrradius

Ausfahrradius

Anfahrradius Winkel

Ausfahrradius Winkel

Dialogbereich

Parameter

Schnittbedingungen

Qualität

Schnittgesch. Vc

Vorschub pro Zahn

Spindeldrehrichtung

Ebene

Spindeldrehzahl n

Vorschub

Zustellvorschub

Getriebestufe

Spezifische Kühlung

Kühlungsnummer

Werkzeugnummerierung

Werkzeugnummer

spezifische Nummer

Korrekturnummer Länge

Benutzerfelder

Kommentar

Überwachung

Fräseinstellungen

Dialogbereich

Parameter

Verhalten bei Spannmitteln und Komponenten

Kollisionsprüfung

Abstand XY

Sicherheitsbereich

Abstand Z

Splineberechnung

Splinetoleranz

Auflösen in
