Zyklus : Anbohren, Bohren, Gewindebohren, Senken, Ausdrehen, Gewindefräsen, Werkzeugweg
Definition
|
Diese beiden Parameter ermöglichen die Definition der Höhe und der Tiefe von der geometrischen Referenz aus. Es gibt acht mögliche Fälle, die nachstehend beschrieben werden. |
|
|
|
Die Seiten Höhen und Tiefen in den Bohrzyklen enthalten nun neue Symbole. |
|
|

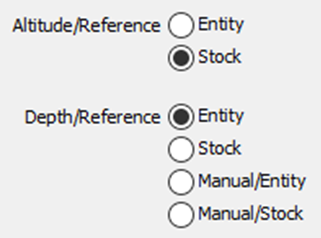

Höhe/Ref: Element
Tiefe/Ref: Element |
Höhe ist die Z-Koordinate des Elements und SD. Tiefe ist die Tiefe des Elements, falls vorhanden. Andernfalls funktioniert sie genauso wie Element+Manuell/Element . |
Höhe/Ref: Rohteil
Tiefe/Ref: Element |
Höhe ist die Z-Koordinate des Rohteils und SD. Tiefe ist die Tiefe des Elements, falls vorhanden. Andernfalls funktioniert sie wie Rohteil+Manuell/Element . |
|
Höhe/Ref: Element
Tiefe/Ref: Rohteil |
Höhe ist die Z-Koordinate des Elements und SD. Tiefe ist eine durchgehende Bohrung. |
Höhe/Ref: Element
Tiefe/Ref: Rohteil |
Höhe ist die Z-Koordinate des Rohteils und SD. Tiefe ist eine durchgehende Bohrung. |
|
Höhe/Ref: Element
Tiefe/Ref: Manuell/Element |
Höhe ist die Z-Koordinate des Elements und SD. Tiefe ist der im Feld Tiefe definierte Wert, gemessen vom Element. |
Höhe/Ref: Rohteil
Tiefe/Ref: Manuell/Element |
Höhe ist die Z-Koordinate des Rohteils und SD. Tiefe ist der im Feld Tiefe definierte Wert, gemessen vom Element. |
|
Höhe/Ref: Element
Tiefe/Ref: Manuell/Rohteil |
Höhe ist die Z-Koordinate des Elements und SD. Tiefe ist der im Feld Tiefe definierte Wert, gemessen vom Rohteil. Wird zum Zentrieren verwendet. |
Höhe/Ref: Rohteil
Tiefe/Ref: Manuell/Rohteil |
Höhe ist die Z-Koordinate des Rohteils und SD. Tiefe ist der im Feld Tiefe definierte Wert, gemessen vom Rohteil. Wird zum Zentrieren verwendet. |
|
The parameter Tiefe ermöglicht die Definition des Tiefenrückzugs von der Referenz. Dieser Parameter kann nur geändert werden, wenn Element, Rohteil oder Manuell/Rohteil ausgewählt ist in Tiefe/Referenz. Dieser Wert kann positiv oder negativ sein. |
Spezial Feature
Wenn Höhe/Ref und Tiefe/Ref beide auf Rohteil gesetzt sind, sind einige Besonderheiten zu beachten:
-
Der Eilgang-Ebene Höhe. Wert wird immer noch relativ zum Nullpunkt des Rohteils definiert.
-
Jedoch ist der Sicherheitsabstand jetzt dynamisch mit dem Rohteil verbunden; die Berechnung berücksichtigt jegliche Vorbearbeitung am Rohteil.
|

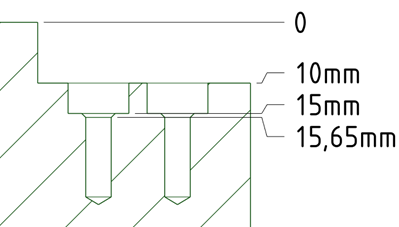

Betrachten wir zum Beispiel dieses Bild. Die Eilgang-Ebene Höhe. ist auf 15 mm gesetzt und die Sicherheitsabstand ist 2 mm . Der Sicherheitsabstand für die Bohrzyklen ist geringer als der des Rohteils. |
|
Die daraus resultierende Bearbeitung der Bohrzyklen ist wie folgt:
|
Vorpositionierung auf die Eilgang-Ebene des Rohteils bei Z15. G00, G90, G54, X88. Y10. G43 H... Z15. |
||
|

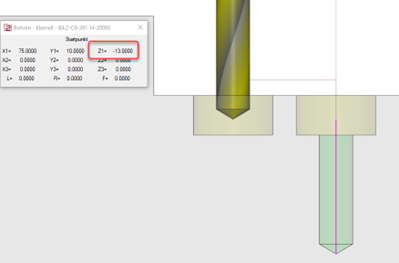

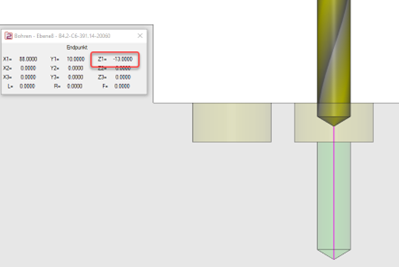

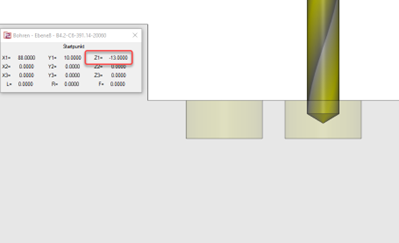

Bewegung zum Sicherheitsabstand Z -13 im Senker - 2mm über der Bohroperation, gefolgt vom Bohrprozess mit anschließendem Rückzug auf diesen Sicherheitsabstand. G99, G81, Z-30. R-13. F... |
|
|
|

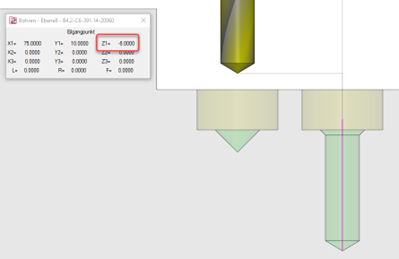

Rückzug auf Sicherheitsabstand Z -8 knapp über dem Rohteil (2mm über dem Bohrungsniveau) zwischen den Bohrzyklen zur Positionierung für die nächste Operation. G80 Z-8.X75. |
|
|
|
Repetition of drilling cycles G81 Z-30. R-13. F... |
|
|
|

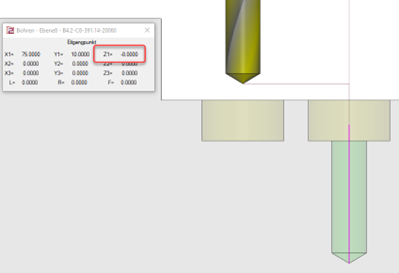

Am Ende der Bohroperation zieht sich das Werkzeug auf die Eilgang-Ebene bei Z 15 zurück G80 Z15. |
||
Für den Fall, dass eine Fase definiert und für das Senken vorgearbeitet ist, berücksichtigt die Berechnung des Sicherheitsabstands die Fase, was zu einem etwas tieferen Sicherheitsabstand für den Bohrer führt. Zum Beispiel bei Z -13.65 statt Z -13 im Beispiel. Der Wechsel zwischen den Bohrzyklen erfolgt weiterhin bei Z -8, wodurch ein sicherer Ablauf gewährleistet ist.
|
|
Tiefenberechnung
Zyklus : Ausdrehen
|
|
Der Parameter Tiefenberechnung für Werkzeugende oder Durchmesser ist im Ausdrehzyklus enthalten, da wir die Fase für das Ausdrehwerkzeug einstellen können. |
|
