Erstellung einer Ebene, die nur für den Profilschnitt Zyklus bestimmt ist.

Diese Ebene ist automatisch senkrecht zur aktuellen Ebene und wird mit einem Winkel relativ zur ZX-Ebene definiert.

Um eine Profilschnitt Ebene zu erstellen

  • Wählen Sie die aktuelle Ebene ( 1 )

  • Geben Sie den Winkelwert ein A

  • Klicken Sie mit der linken Maustaste auf den Punkt, der der Ursprung der Ebene sein wird.

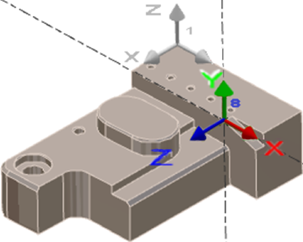

Beispiel

Die aktuelle Ebene war die Referenzebene ( 1 ), der Winkel ist 90° , der Ursprungspunkt unterscheidet sich vom Ursprung der Referenzebene.

Sobald die Ebene ( 8 ) erstellt ist, muss die Geometrie der Schräge in derselben Ebene konstruiert werden, und schließlich kann die Profilschnittbearbeitung definiert werden (immer noch in derselben Ebene).
