Zyklus : Konturfräsen, Restkontur, Nutfräsen, Fasenfräsen, Konikfräsen, Profilfräsen, Fasenfräsen
|

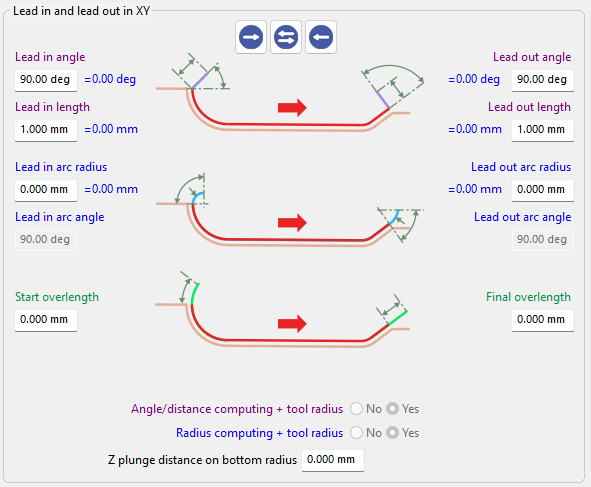

Erfahren Sie mehr über die Schnittstelle für die Anfahr-/Ausfahrparameter, indem Sie auf die Link hier . |
|
Einführung
Die Parameter Anfahrwinkel/Ausfahrwinkel und Anfahr-/Ausfahrlänge definieren, wie sich das Werkzeug dem Bearbeitungspfad nähert, bevor es mit dem Schneiden beginnt.
Diese Einstellungen steuern die Richtung und Distanz der Werkzeugbewegung beim Übergang von der Eilgangpositionierung zum programmierten Werkzeugweg.
Die richtige Einstellung dieser Parameter sorgt für ein sanftes Eintauchen in den Schnitt und minimiert abrupte Werkzeugbeanspruchungen.
|

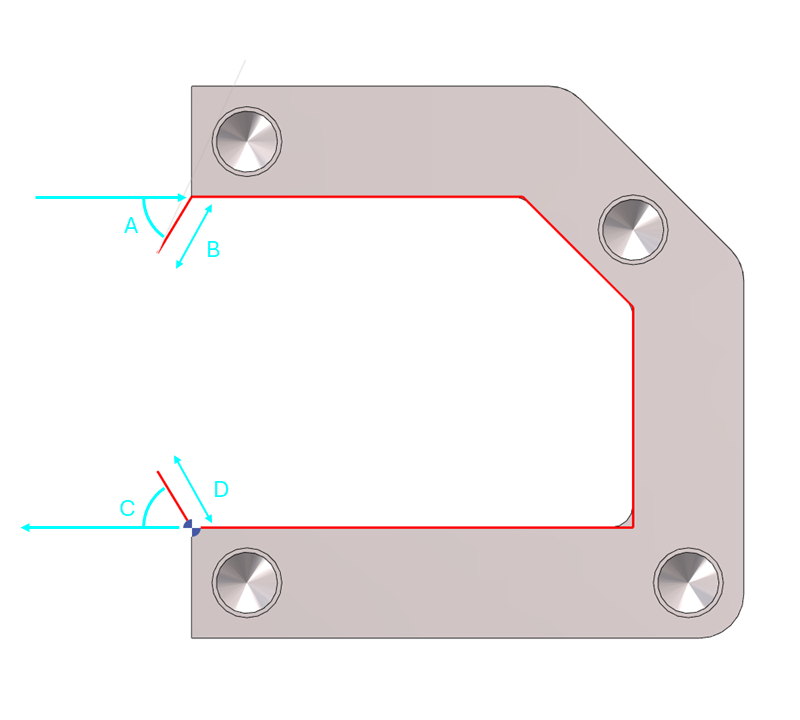

A. AnfahrwinkelDer Anfahrwinkel definiert zusammen mit der Anfahrlänge die Eintauchbewegung des Werkzeugs mit Vorschub, bevor der Bearbeitungspfad beginnt. Diese Bewegung ermöglicht es dem Werkzeug, das Material schrittweise zu erfassen und die Werkzeugdurchmesserkompensation (G41 oder G42) anzuwenden. Der Anfahrwinkel kann zwischen 0° und 90° eingestellt werden. Wenn der Werkzeugversatz oder der Werkzeugweg links oder rechts positioniert ist, wird der Winkel als Absolutwert relativ zum ersten Element des Profils definiert. Wenn kein Versatz angewendet wird (Mittelposition) und der Werkzeugweg in Teilposition definiert ist, wird der Winkel als Absolutwert in Richtung des Gegenuhrzeigers eines Kreises definiert. Die Distanz dieser Einfahrbewegung wird durch den Parameter Anfahrlänge definiert. |
B. AnfahrlängeDie Anfahrlänge definiert die Distanz der Werkzeugeinfahrbewegung, bevor der Bearbeitungspfad erreicht wird. Dieser Wert muss größer als der Werkzeugradius sein, um die korrekte Anwendung der Werkzeugdurchmesserkompensation zu gewährleisten. Die Länge wird entlang der Richtung des Anfahrwinkels gemessen, nicht entlang der X- oder Y-Achsen. |
C. AusfahrwinkelDer Ausfahrwinkel definiert zusammen mit der Ausfahrlänge die Austrittsbewegung des Werkzeugs mit Vorschub nach dem Bearbeitungspfad. Diese Bewegung ermöglicht eine reibungslose Aufhebung der Werkzeugdurchmesserkompensation (G41 oder G42). Der Ausfahrwinkel kann zwischen 0° und 90° eingestellt werden. Wenn der Werkzeugversatz oder der Werkzeugweg links oder rechts positioniert ist, wird der Winkel als Absolutwert relativ zum letzten Element des Profils definiert. Wenn kein Versatz angewendet wird (Mittelposition) und der Werkzeugweg in Teilposition definiert ist, wird der Winkel als Absolutwert in Richtung des Gegenuhrzeigers eines Kreises definiert. Die Austrittsdistanz dieser Bewegung wird durch den Parameter Ausfahrlänge definiert. |
D. AusfahrlängeDie Ausfahrlänge definiert die Distanz der Werkzeugaustrittsbewegung nach Verlassen des Bearbeitungspfades. Dieser Wert muss größer als der Werkzeugradius sein, um die korrekte Aufhebung der Werkzeugdurchmesserkompensation zu gewährleisten. Die Länge wird entlang der Richtung des Ausfahrwinkels gemessen, nicht entlang der X- oder Y-Achsen. |
