Zyklus : Konturfräsen, Rest Kontur, Profilfräsen, Nutfräsen, Konikfräsen (auf 2D Konikprofil), Fasenfräsen

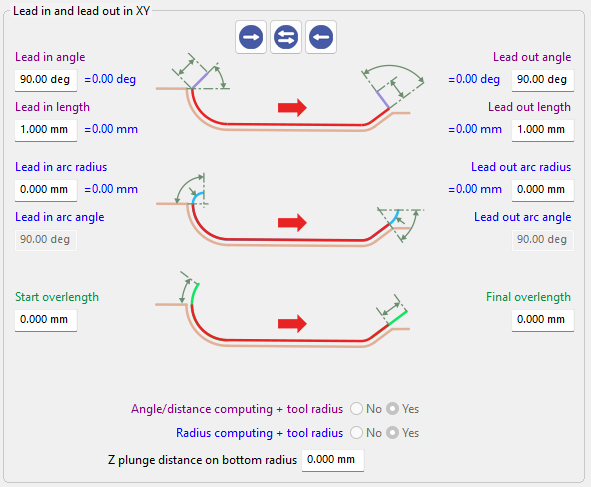

Erfahren Sie mehr über die Schnittstelle für die Anfahr-/Abfahrparameter, indem Sie auf die Link hier .

inner lilo.png

Einführung

Diese Funktionen definieren die Anfahr- und Abfahrbogenradien und -winkel , welche steuern, wie das Werkzeug mit tangentialen Bogenbewegungen in das Material ein- und ausfährt. Die Radien bestimmen die Krümmung der Ein- und Ausfahrbögen, während die Bogenwinkel deren Ausdehnung definieren. Zusammen sorgen diese Parameter für ein sanftes Ein- und Ausfahren des Werkzeugs, was die Oberflächenqualität und die Bearbeitungskontinuität verbessert.

Diese Option wird in verschiedenen Bearbeitungszyklen mit unterschiedlichen Zwecken und Verhaltensweisen verwendet.

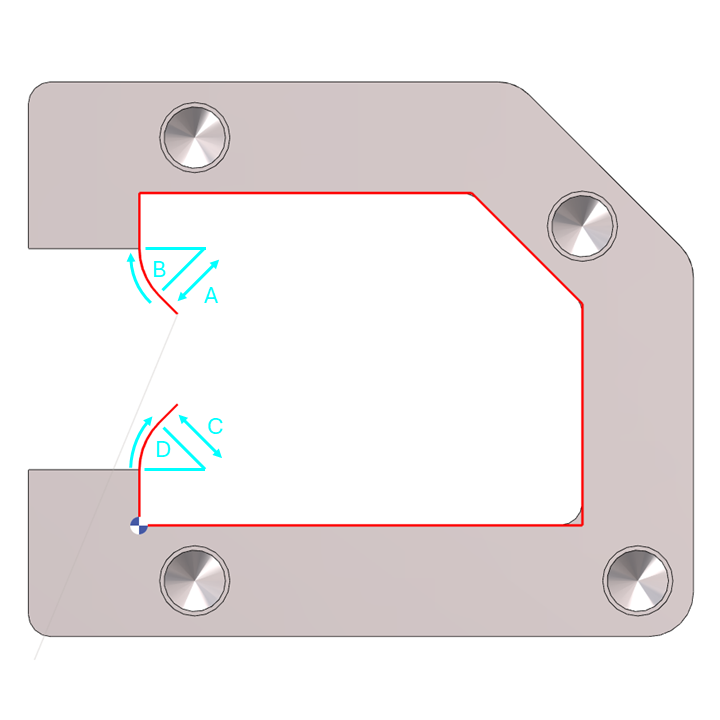

LILO ARC 58.png

Anfahr-/Abfahrbogenwinkel = 45°

lilo arc 3.png

Anfahr-/Abfahrbogenwinkel = 90°

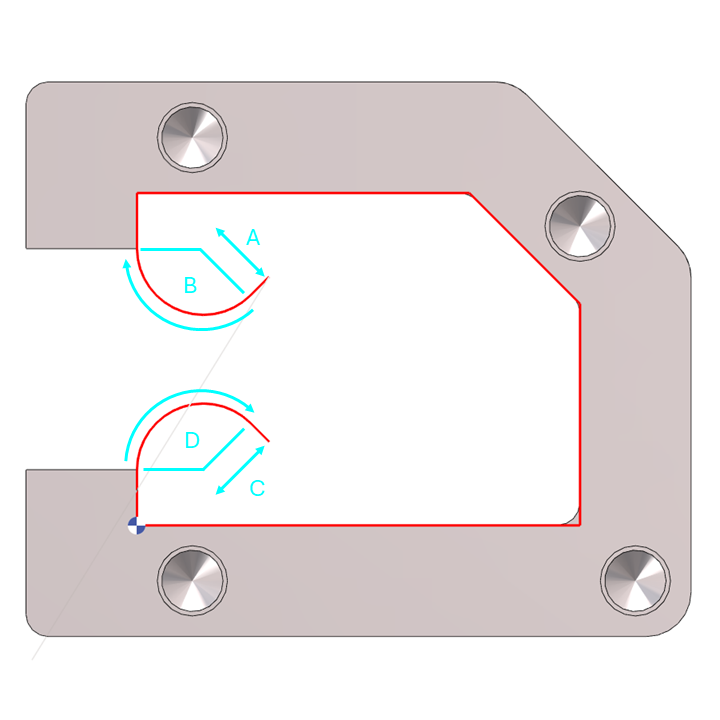

LILO ARC 46.png

Anfahr-/Abfahrbogenwinkel = 135°

A. Anfahrbogenradius

Der Anfahrbogenradius erzeugt einen tangentialen Bogen am Anfang des Werkzeugwegs, der ein sanftes Einfahren in den Schnitt ermöglicht und die Oberflächenqualität verbessert. Dies ist besonders nützlich, wenn die Konturbearbeitung mitten in einer Linie oder einem Bogen beginnt.

Der Radius muss größer als der Werkzeugradius sein.

B. Anfahrbogenwinkel

Der Anfahrbogenwinkel steuert die Länge des Einfahrbogens. Durch Anpassen dieses Wertes wird die Ausdehnung des Bogens für die Werkzeugeinfahrt geändert.

Zum Beispiel:

  • 90° entspricht einem Viertelkreis

  • 180° entspricht einem Halbkreis

C. Abfahrbogenradius

Der Abfahrbogenradius definiert einen tangentialen Bogen am Ende des Werkzeugwegs, der ein sanftes Ausfahren aus dem Schnitt gewährleistet und hilft, Spuren auf der fertigen Oberfläche zu vermeiden.

Der Radius muss größer als der Werkzeugradius sein.

D. Abfahrbogenwinkel

Der Abfahrbogenwinkel steuert die Länge des Ausfahrbogens. Durch Anpassen dieses Wertes wird die Ausdehnung des Bogens für die Werkzeugausfahrt geändert.

Zum Beispiel:

  • 90° entspricht einem Viertelkreis

  • 180° entspricht einem Halbkreis

Zyklus : Fasenfräsen


Fasenfräszyklus wurde verbessert, um eine größere Flexibilität bei der Werkzeugpositionierung zu bieten. Anfahr- und Abfahrbögen sind nicht mehr auf einen Winkel von 90° beschränkt.

▶️ Sehen Sie sich ein Video über den Anfahr-/Abfahrbogenwinkel für das Fasenfräsen an.

lilo arc angle play-20260226-115438.png
