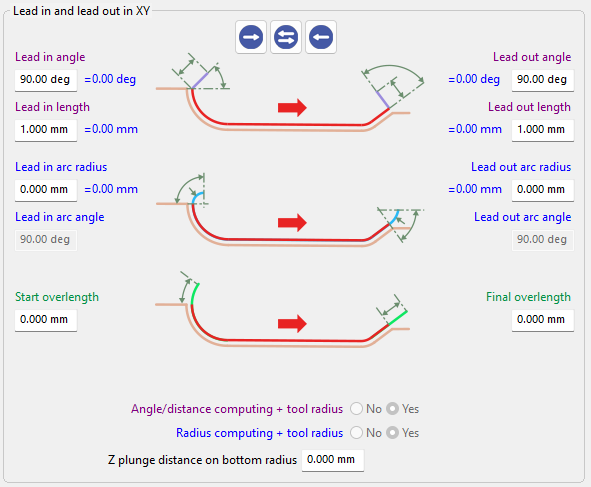

Erfahren Sie mehr über die Schnittstelle für die Anfahr-/Abfahrparameter, indem Sie auf den Link hier .

Offenes Profil

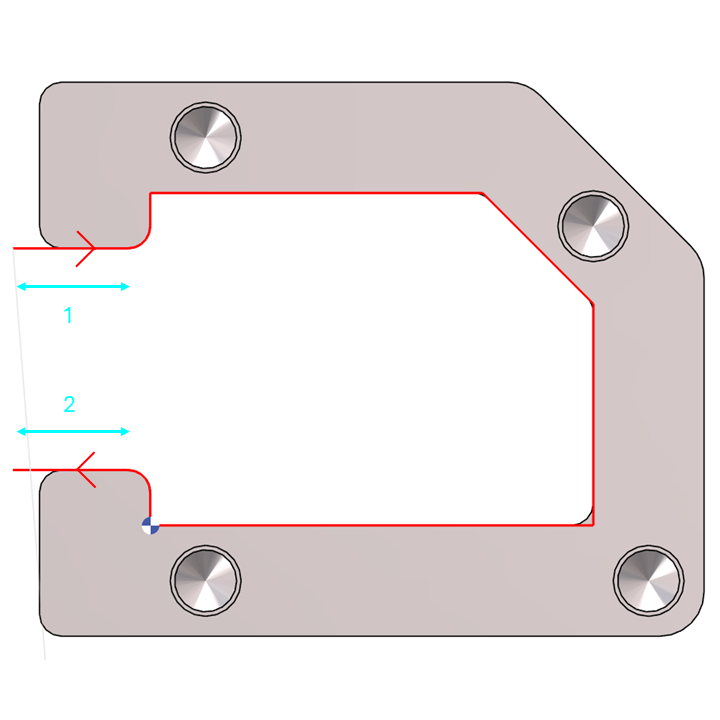

Startüberlänge (1)

Die Startüberlänge verlängert oder verkürzt das erste Element des Profils und beeinflusst direkt das Anfahren des Werkzeugwegs. Ist der Wert negativ, wird das Profil verkürzt.

Bei einem offenen Profil folgt die Überlänge der gleichen Art wie das erste Element:

• Linear für ein Segment

• Kreisförmig für einen Bogen

Die Tangentialität zum Profil bleibt immer erhalten.

Endüberlänge (2)

Die Endüberlänge verlängert oder verkürzt das letzte Element des Profils und beeinflusst das Abfahren des Werkzeugwegs. Ist der Wert negativ, wird das Profil verkürzt.

Bei einem offenen Profil folgt die Überlänge der gleichen Art wie das letzte Element.

Die Tangentialität zum Profil bleibt immer erhalten.

Geschlossenes Profil

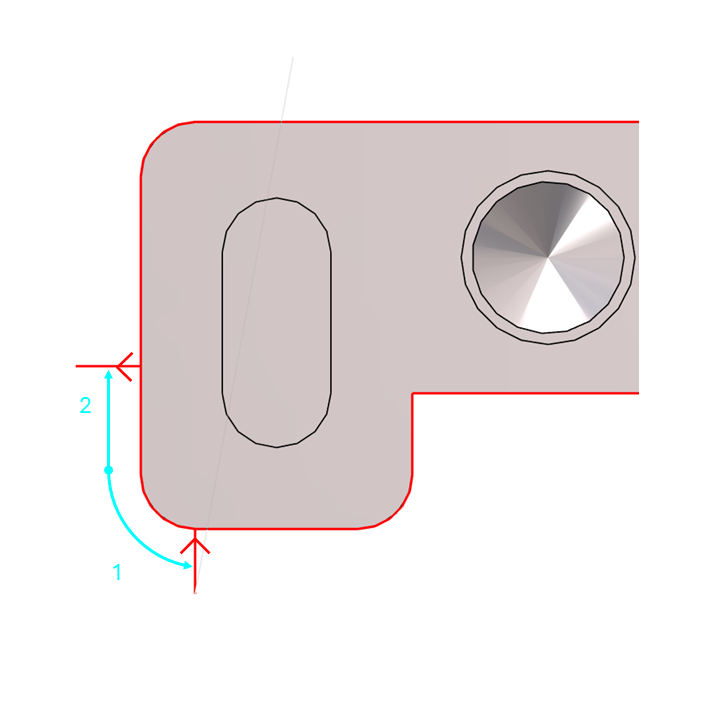

Startüberlänge (1)

Die Startüberlänge wird tangential zum letzten Element des Profils erzeugt und beeinflusst das Anfahren des Werkzeugwegs.

Wenn das Profil beispielsweise auf einem Bogen beginnt und auf einem Segment endet, ist die Startüberlänge linear.

Endüberlänge (2)

Die Endüberlänge wird tangential zum ersten Element des Profils erzeugt und beeinflusst das Abfahren des Werkzeugwegs.

Wenn das Profil beispielsweise auf einem Bogen beginnt und auf einem Segment endet, ist die Endüberlänge kreisförmig.

Video zu Start- und Endüberlänge ansehen.

Im Gegensatz zu den Start- und Endüberlängen, die das Profil verlängern oder verkürzen und dabei die Tangentialität zu seinen Elementen beibehalten, modifiziert die lineare Überlänge den Werkzeugweg streng in linearer Richtung.

Sie kann am Anfang (Anfahren) oder Ende (Abfahren) des Profils angewendet werden, unabhängig von der Geometrie.

Dieser Parameter kann auch mit Start- und Endüberlängen kombiniert werden, um die Ein- und Ausfahrbewegungen präziser zu steuern.

Video zu linearer Überlänge ansehen.
